BMW X6 / Fusibles 2009

Caja de fusibles del tablero de instrumentos

Caja de fusibles del tablero de instrumentos
N°ADescripción
1 20A Motor de ajuste de la columna de dirección, Sistema de calefacción/aire acondicionado
2 10A Unidad de accionamiento de desbloqueo de la guantera, Luz de la guantera
3 7.5A Sirena y Sensor de alarma de inclinación
4 10A [excepto N55]: Módulo de Electrónica Digital del Motor (DME), [N55]: Módulo de Suministro Integrado; [ActiveHybrid]: Módulo de Electrónica Digital del Motor (DME)
5 10A Centro de Control de Funciones del Techo
6 10A Controlador iDrive, Cambiador de DVD, Cambiador de CD, Interruptor Selector de Video
7 5A Control de Crucero Activo, Gestión de Dinámica Longitudinal, Control de Presión de Neumáticos (RDC)
8 7.5A Gestión de Dinámica Vertical (Satélite Amortiguador Delantero Izquierdo/Derecho)
9 15A Relé de Bocina (Bocina Izquierda/Derecha)
10 5A Freno de Estacionamiento, Sistema de Acceso al Vehículo
11 20A Calefactor Auxiliar Independiente
12 10A Centro de Interruptores de la Columna de Dirección
13 15A Control de Transmisión
14 10A Conducción Dinámica (Dynamic Drive)
15 10A Interruptor Selector de Marchas
16 10A Bloque de interruptores de la puerta del conductor, Espejo exterior del lado del conductor, Espejo exterior del lado del pasajero
17 5A Pantalla de Información Central, Sistema de Calefacción/aire acondicionado (sin Ajuste Eléctrico de la Columna de Dirección), Interruptor de Video Activo (Japón)
18 7.5A Pantalla de Visualización Frontal (Head-Up Display), Ventilador de la Caja E, Válvula de Ventilación del Tanque de Combustible
19 5A Control Dinámico de Estabilidad (DSC), Centro de Control de Funciones del Techo (sin Techo Solar)
20 10A Gestión Integrada del Chasis (ICM), Servotronic (sin ICM)
21 30A Desempañador de la Ventana Trasera
22 5A Faro Izquierdo
23 40A Módulo del Espacio para los Pies
24 40A Dirección Activa
25 5A Faro Derecho
26 25A Bomba del Lavador de Faros
26 30A Bomba del Lavador de Faros
27 15A Sistema de Cierre Centralizado
27 20A Sistema de Cierre Centralizado
28 15A Sistema de Cierre Centralizado
29 40A Motor del Elevalunas Eléctrico Trasero del Lado del Conductor
30 30A Sistema de Cierre Centralizado
31 40A Motor del Elevalunas Eléctrico Trasero del Lado del Pasajero
32 40A Compresor de Suspensión Neumática
33 30A Módulo del Espacio para los Pies
34 30A Módulo del Espacio para los Pies
35 30A [N63, S63, ActiveHybrid]: Sensores de Oxígeno
36 30A [N63, ActiveHybrid]: Válvula Solenoide VANOS 2 - admisión, Válvula Solenoide VANOS 2 - escape, Sensor del Cigüeñal, Válvula de Descarga (Blow-Off Valve), Válvula de recirculación N°2, Sensor de Flujo de Masa de Aire (N°1, N°2)
37 - -
38 30A [N57]: Relé de Carga SCR
39 40A Sistema de Acceso al Vehículo
40 30A Control Dinámico de Estabilidad (DSC)
41 7.5A [N63, S63, ActiveHybrid]: Bomba de Refrigerante para el Enfriador de Aire de Carga N°2, Unidad de Accionamiento del Obturador del Radiador. [N54]: Medidor de Masa de Aire de Película Caliente, Unidad de Accionamiento del Obturador del Radiador
42 30A [N63, S63, ActiveHybrid]: Módulo de Electrónica Digital del Motor (DME), Bomba de Refrigerante para el Intercooler, Válvula de Control de Volumen, Convertidor de Presión de la Válvula de Descarga (Wastegate) (N°1, N°2). [N54]: Módulo de Electrónica Digital del Motor (DME), Válvula de Ventilación del Tanque de Combustible, Sensor del Cigüeñal, Válvula de Control de Volumen, Sensores de Oxígeno (antes del Convertidor Catalítico)
43 30A [N63, S63, ActiveHybrid]: Sensor del Árbol de Levas de Admisión (N°1, N°2), Sensor del Árbol de Levas de Escape (N°1, N°2), Sensor de Condición del Aceite, Válvula de Ventilación del Tanque de Combustible, Termostato de Mapa Característico, Bomba de Refrigerante para el Intercooler. [N54]: Sensores de Oxígeno (después del Convertidor Catalítico), Sensor de Condición del Aceite
44 30A Motor del Limpiaparabrisas Delantero

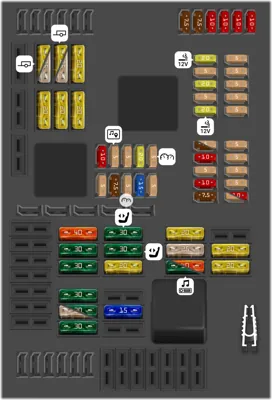

Caja de Fusibles del Maletero

Caja de Fusibles del Maletero
N°ADescripción
- Herramienta para la extracción de los fusibles.
91 30A Calefactor Auxiliar Eléctrico Trasero Derecho
92 25A Unidad de Control de la Caja de Transferencia
92 30A Unidad de Control de la Caja de Transferencia
93 30A Distribución de Par Transversal del Eje Trasero (QMVH)
94 30A Unidad de Control del Freno de Estacionamiento
95 30A Calefactor Auxiliar Eléctrico Trasero Izquierdo
96 40A Módulo del Espacio para los Pies
98 15A Motor del Ventilador del Compartimento Trasero
100 20A Módulo de Asiento Calefaccionado Trasero Izquierdo, Relé de Ahorro de Energía Terminal 15 [sin aire acondicionado en el compartimento trasero]
101 30A Módulo del Asiento del Conductor, Interruptor de Ajuste del Asiento del Conductor, Interruptor de Soporte Lumbar del Conductor
102 30A Módulo del Asiento del Pasajero, Interruptor de Ajuste del Asiento del Pasajero, Interruptor de Soporte Lumbar del Pasajero
103 30A Amplificador de Audio
103 40A Amplificador de Audio
104 25A Enganche de Remolque de Accionamiento Eléctrico
105 20A Relé de la Bomba de Combustible (sin Bomba de Combustible Controlada Electrónicamente), Control de la Bomba de Combustible (EKPS) [con Bomba de Combustible Controlada Electrónicamente]
106 7.5A Gestión de Dinámica Vertical (Satélite del Amortiguador Trasero Izquierdo/Derecho)
107 10A Control Electrónico de Altura de Conducción, Pantalla del Compartimento Trasero
108 5A Cámara de Reversa, Entretenimiento del Asiento Trasero, Toma de Auriculares, Módulo de Conexión de Auriculares
109 10A Receptor Satelital, Sintonizador Digital [EE. UU.]
110 7.5A Luz del Compartimento de Equipaje, Filtro Supresor de Ruido, Caja de Interfaz Alta (ULF-SBX-H), Telemática (TCU), Caja de Interfaz (ULF-SBX), Caja de Expulsión de Teléfono, Concentrador USB
110 5A Luz del Compartimento de Equipaje, Filtro Supresor de Ruido, Caja de Interfaz Alta (ULF-SBX-H), Telemática (TCU), Caja de Interfaz (ULF-SBX), Caja de Expulsión de Teléfono, Concentrador USB
111 20A Encendedor de Cigarrillos Delantero, Toma de Carga de la Consola Central Trasera
112 5A Módulo de Asiento Calefaccionado del Conductor, Módulo de Asiento Calefaccionado del Pasajero, Relé de Ahorro de Energía Terminal 15, Módulo de Asiento Calefaccionado Trasero Izquierdo, Módulo de Asiento Calefaccionado Trasero Derecho
113 20A Toma de Carga del Compartimento de Equipaje, Toma de 12V de la Consola Central
114 5A Centro de Control de Funciones del Techo, Control de Distancia de Estacionamiento (PDC), Cámara de Visión Envolvente, Sistemas de Asistencia al Conductor Basados en Cámara
115 20A Encendedor de Cigarrillos Trasero, Toma de Corriente Trasera
116 20A Toma del Remolque
117 20A Centro de Control de Funciones del Techo (Techo Solar)
119 5A Módulo de Video
119 10A Módulo de Video
120 5A Gestión de Dinámica Vertical
121 5A Elevación de la Tapa del Maletero
122 5A Módulo de Diagnóstico de Fugas del Tanque de Combustible
123 5A Distribución de Par Transversal del Eje Trasero (QMVH)
124 5A Electrónica de la Caja de Conexiones (JBE)
125 5A Unidad de Control de la Caja de Transferencia
126 5A Unidad de Control del Aire Acondicionado del Compartimento Trasero
127 5A Relé de Desconexión del Ventilador Eléctrico
128 5A Aleta de Escape
129 5A Unidad de Control del Freno de Estacionamiento, Diversidad de Antena
130 15A [S63, N63, ActiveHybrid]: Bomba de Refrigerante para el Enfriador de Aire de Carga N.º 2, Bomba de Refrigerante para el Intercooler. [N57]: Bomba de Refrigerante para el Enfriador de Aire de Carga
131 5A Tablero de Instrumentos, Conector de Diagnóstico OBD II / Diseño de Sonido Activo (ASD)
132 7.5A Amplificador de Audio Diseño de Sonido Activo - ASD, Unidad de Control de Acceso de Confort, Módulo Electrónico de la Manija Exterior de la Puerta del Lado del Pasajero, Módulo Electrónico de la Manija Exterior de la Puerta Trasera Izquierda, Módulo Electrónico de la Manija Exterior de la Puerta Trasera Derecha
133 5A [ActiveHybrid]: Caja de Interfaz
134 5A Centro de Interruptores de la Columna de Dirección, Conector de Diagnóstico OBD II, Tablero de Instrumentos
135 20A Accionamiento de Cierre Suave Automático de la Tapa del Maletero/Portón Trasero
136 5A Telemática (TCU), Caja de Expulsión de Teléfono Combox Media
137 5A Sistema de Navegación
138 10A Enganche de Remolque de Accionamiento Eléctrico
139 20A Módulo de Asiento Calefaccionado Trasero Derecho
140 20A Módulo de Asiento Calefaccionado del Conductor
141 20A Módulo de Asiento Calefaccionado del Pasajero
142 20A CCC/M-ASK o CHAMP / Computadora de Información del Vehículo (CIC)
143 20A Módulo del Remolque
143 25A Módulo del Remolque
144 20A Módulo del Remolque
144 25A Módulo del Remolque
145 10A Accionamiento de Cierre Suave Automático de la Puerta del Conductor
146 10A Accionamiento de Cierre Suave Automático de la Puerta del Pasajero
147 10A Accionamiento de Cierre Suave Automático Trasero Izquierdo
148 10A Accionamiento de Cierre Suave Automático Trasero Derecho
149 7.5A Interruptor de Ajuste del Asiento del Conductor
150 7.5A Interruptor de Ajuste del Asiento del Pasajero
