Buick Century / Fusibles 2001

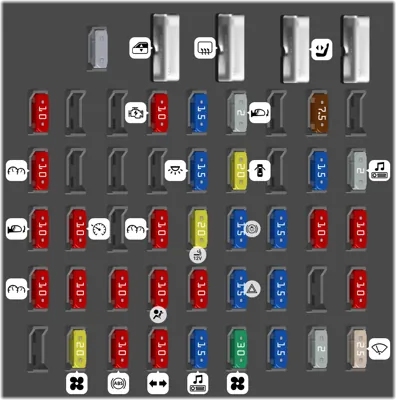

Bloque de fusibles del tablero de instrumentos

Bloque de fusibles del tablero de instrumentos
N°ADescripción
- Botón de reinicio del monitor de inflado de neumáticos
- Ventanillas eléctricas, quemacocos eléctrico
- Desempañador de la luneta trasera
- Asientos eléctricos
1 10A Solenoide de la llave de encendido
4 10A Señal de encendido: caliente en funcionamiento y arranque, módulo de control del tren motriz, módulo de control de la carrocería, relé debajo del capó
5 15A Sonido premium de radio remota
6 2A Espejos eléctricos
8 7.5A Atenuación del panel
10 10A Señal de encendido: caliente en funcionamiento, desbloqueo y arranque, tablero de instrumentos, módulo de control del tren motriz, módulo de control de la carrocería
14 15A Luces interiores, energía de accesorios retenida
15 20A Cerraduras de puertas
17 15A Luces traseras, luces de matrícula
18 2A Radio
19 10A Espejos calefaccionados
20 10A Control de crucero
22 10A Tablero de instrumentos
23 20A Encendedor de cigarrillos, toma de corriente auxiliar (caída de potencia)
24 15A Luces de freno
25 15A OnStar R
26 10A Luces de estacionamiento
27 10A Toma de corriente auxiliar (caída de potencia): caliente en ACC y funcionamiento
28 10A Señal de arranque, módulo de control de la carrocería, tablero de instrumentos, módulo de control del tren motriz
29 10A Señal de encendido, cabezal de control de aire acondicionado
30 10A Solenoide de bloqueo de la palanca de cambios
31 10A Bolsa de aire
32 10A Módulo de control de la carrocería
33 15A Luces de advertencia de peligro
34 15A Asiento calefaccionado del conductor
36 10A Señal de encendido: caliente en ACC y funcionamiento, módulo de control de la carrocería
38 20A Soplador bajo
39 10A Frenos antibloqueo
40 10A Luces de giro, luces de curva
41 15A Radio, cabezal de aire acondicionado, entrada sin llave, tablero de instrumentos
42 30A Soplador alto
43 15A Asiento calefaccionado del pasajero
44 2A Controles de audio en el volante
45 25A Limpiaparabrisas

Centro eléctrico bajo el capó - Lado del pasajero

Centro eléctrico bajo el capó - Lado del pasajero
N°ADescripción
- Diodo del embrague del compresor de aire acondicionado
- Herramienta para la extracción de los fusibles.
1 ABS
2 Solenoide del motor de arranque
3 Asientos eléctricos, desempañador trasero, asientos calefaccionados
4 Soplador alto, luces de advertencia, luces de freno, espejo eléctrico, seguros de puertas
5 Interruptor de encendido, BTSI, luces de freno, ABS, luces de giro, tablero de instrumentos, bolsa de aire, módulo DRL
6 Ventilador de enfriamiento
7 Luces interiores, energía de accesorios retenida, entrada sin llave, enlace de datos, cabezal de aire acondicionado, tablero de instrumentos, radio, toma de corriente auxiliar, encendedor de cigarrillos
8 Interruptor de encendido, limpiaparabrisas, radio, controles del volante, módulo de control de la carrocería, toma de corriente auxiliar, ventanas eléctricas, quemacocos, controles de aire acondicionado, DRL, relé del desempañador trasero
9 Ventilador de enfriamiento 2
10 Ventilador de enfriamiento 3
11 Solenoide del motor de arranque
12 Ventilador de enfriamiento 1
13 Encendido principal
14 Bomba de aire (opcional)
15 Embrague del aire acondicionado
16 Bocina
19 Bomba de combustible
20 Bomba de aire (opcional)
21 Generador
22 ECM
23 Embrague del compresor de aire acondicionado
24 Ventilador de enfriamiento
25 Encendido electrónico
26 Transeje
27 Bocina
28 Inyector de combustible
29 Sensor de oxígeno
30 Emisiones del motor
32 Faro (derecho)
33 Liberación del compartimento trasero
34 Luces de estacionamiento
35 Bomba de combustible
36 Faro (izquierdo)
37 Repuesto
38 Repuesto
39 Repuesto
40 Repuesto
41 Repuesto
42 Repuesto
43 Extractor de fusibles
