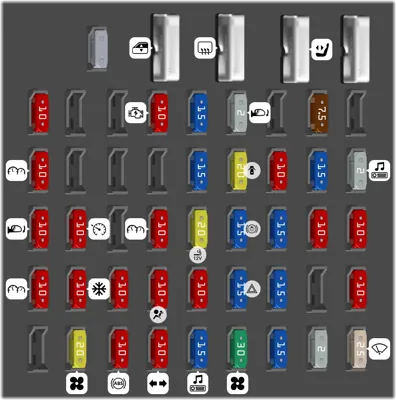

Bloque de fusibles del tablero de instrumentos

N°	A	Descripción
-		Botón de reinicio del monitor de inflado de neumáticos
-		Ventanas eléctricas, quemacocos eléctrico
-		Desempañador de la ventana trasera
-		Asientos eléctricos
1	10A	Solenoide de la llave de encendido
4	10A	Señal de encendido: caliente en marcha y arranque, módulo de control del tren motriz, módulo de control de la carrocería, relevador bajo el capó
5	15A	Sonido premium de radio remoto
6	2A	Espejos eléctricos
8	7.5A	Atenuación del panel
10	10A	Señal de encendido: caliente en marcha, desbloqueo y arranque, tablero de instrumentos, módulo de control del tren motriz, módulo de control de la carrocería
14	15A	Energía de accesorios retenida
15	20A	Seguros de puertas
16	10A	Alerta de trampa M
17	15A	Luces traseras, luces de matrícula
18	2A	Radio
19	10A	Espejos calefaccionados
20	10A	Control de crucero
22	10A	Tablero de instrumentos
23	20A	Encendedor de cigarrillos, toma de corriente auxiliar (caída de energía)
24	15A	Luces de freno
25	15A	R OnStar
26	10A	Luces de estacionamiento
27	10A	Toma de corriente auxiliar (caída de energía): caliente en ACC y marcha
28	10A	Señal de arranque, módulo de control de la carrocería, tablero de instrumentos, módulo de control del tren motriz
29	10A	Señal de encendido, cabezal de control de calefacción, ventilación y aire acondicionado
30	10A	Solenoide de bloqueo de la palanca de cambios
31	10A	Bolsa de aire
32	10A	Módulo de control de la carrocería
33	15A	Luces de advertencia de peligro
34	15A	Asiento calefaccionado del conductor
36	10A	Señal de encendido: caliente en ACC y marcha, módulo de control de la carrocería
38	20A	Soplador bajo
39	10A	Frenos antibloqueo
40	10A	Luces direccionales, luces de esquina
41	15A	Radio, cabezal de aire acondicionado, entrada remota sin llave, tablero de instrumentos
42	30A	Soplador alto
43	15A	Asiento calefaccionado del pasajero
44	2A	Controles de audio en el volante
45	25A	Limpiaparabrisas

Caja de fusibles en el motor

N°		A	Descripción
-			Diodo del embrague del compresor del aire acondicionado
-			Herramienta para la extracción de los fusibles.
1			ABS
2			Solenoide del motor de arranque
3			Asientos eléctricos, desempañador trasero, asientos calefaccionados
4			Soplador alto, luces de advertencia, luces de freno, espejo eléctrico, seguros de puertas
5			Interruptor de encendido, BTSI, luces de freno, ABS, señales de giro, tablero de instrumentos, bolsa de aire, módulo DRL
6			Ventilador de enfriamiento
7			Energía de accesorios retenida, entrada sin llave, enlace de datos, cabezal de aire acondicionado y ventilación, tablero de instrumentos, radio, toma de corriente auxiliar, encendedor de cigarrillos
8			Interruptor de encendido, limpiaparabrisas, radio, controles del volante, módulo de control de la carrocería, toma de corriente auxiliar, ventanas eléctricas, quemacocos, controles de aire acondicionado y ventilación, luces de conducción diurna, relevador del desempañador trasero
9			Ventilador de enfriamiento 2
10			Ventilador de enfriamiento 3
11			Solenoide del motor de arranque
12			Ventilador de enfriamiento 1
13			Encendido principal
15			Embrague del aire acondicionado
16			Claxon
19			Bomba de combustible
21			Generador
22			ECM
23			Compresor del aire acondicionado
24			Ventilador de enfriamiento
25			Encendido electrónico
26			Transeje
27			Claxon
28			Inyector de combustible
29			Sensor de oxígeno
30			Emisiones del motor
32			Faro (Derecho)
33			Liberación del compartimiento trasero
34			Luces de estacionamiento
35			Bomba de combustible
36			Faro (Izquierdo)
37			Repuesto
38			Repuesto
39			Repuesto
40			Repuesto
41			Repuesto
42			Repuesto
43			Extractor de fusibles
