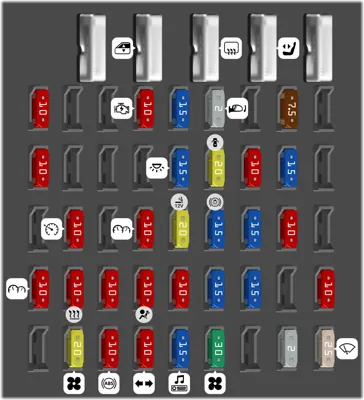

Bloque de fusibles del tablero de instrumentos
| N° | A | Descripción | |
|---|---|---|---|
| - | Botón de reinicio del monitor de inflado de neumáticos | ||
| - | Ventanas eléctricas, quemacocos eléctrico | ||
| - | Desempañador de la ventana trasera | ||
| - | Asiento eléctrico | ||
| - | 10A | Solenoide de la llave de encendido | |
| - | 10A | Señal de encendido: caliente en funcionamiento y arranque, módulo de control del tren motriz, módulo de control de la carrocería, relé debajo del capó | |
| - | 15A | Sonido premium de radio remota | |
| - | 2A | Espejos eléctricos | |
| - | 7.5A | Atenuación del panel | |
| - | 10A | Señal de encendido: caliente en funcionamiento, desbloqueo y arranque; tablero de instrumentos, módulo de control del tren motriz, módulo de control de la carrocería | |
| - | 15A | Luces interiores | |
| - | 20A | Cerraduras de las puertas | |
| - | 10A | No se utiliza | |
| - | 15A | Luces traseras, luces de la placa de matrícula | |
| - | 10A | Control de crucero | |
| - | 10A | Tablero de instrumentos | |
| - | 20A | Encendedor de cigarrillos | |
| - | 15A | Luces de freno | |
| - | 15A | OnStar R | |
| - | 10A | Luces de estacionamiento | |
| - | 10A | Señal de arranque, módulo de control de la carrocería, tablero de instrumentos, módulo de control del tren motriz | |
| - | 10A | Señal de encendido, cabezal de control de calefacción, ventilación y aire acondicionado | |
| - | 10A | No se utiliza | |
| - | 10A | Bolsa de aire | |
| - | 10A | Módulo de control de la carrocería | |
| - | 15A | Luces de advertencia de peligro | |
| - | 15A | No se utiliza | |
| - | 10A | Señal de encendido: caliente en ACCESORIO y FUNCIONAMIENTO, módulo de control de la carrocería | |
| - | 20A | Soplador bajo | |
| - | 10A | Frenos antibloqueo | |
| - | 10A | Luces direccionales, luces de curva | |
| - | 15A | Radio, cabezal de calefacción, ventilación y aire acondicionado; entrada remota sin llave, tablero de instrumentos | |
| - | 30A | Soplador alto | |
| - | 2A | Controles de audio en el volante | |
| - | 25A | Limpiaparabrisas |
Caja de fusibles en el motor
| N° | A | Descripción | |
|---|---|---|---|
| - | Diodo del embrague del compresor del aire acondicionado | ||
| - | Herramienta para la extracción de los fusibles. | ||
| 1 | Sistema de frenos antibloqueo | ||
| 2 | Solenoide del arrancador | ||
| 3 | Asiento eléctrico, desempañador de la luneta trasera | ||
| 4 | Soplador alto, luces de advertencia, luces de freno, espejo eléctrico, seguros de puertas | ||
| 5 | Interruptor de encendido, luces de freno, sistema de frenos antibloqueo, luces direccionales, tablero de instrumentos, bolsa de aire, módulo de luces de conducción diurna | ||
| 6 | Ventilador de enfriamiento | ||
| 7 | Energía de accesorios retenida, entrada remota sin llave, enlace de datos, cabezal de calefacción, ventilación y aire acondicionado; tablero de instrumentos, radio, encendedor de cigarrillos | ||
| 8 | Interruptor de encendido, limpiaparabrisas, controles de audio al volante, módulo de control de la carrocería, ventanas eléctricas, quemacocos, controles de calefacción, ventilación y aire acondicionado; luces de conducción diurna, relevador del desempañador de la luneta trasera | ||
| 9 | Ventilador de enfriamiento 2 | ||
| 10 | Ventilador de enfriamiento 3 | ||
| 11 | Solenoide del arrancador | ||
| 12 | Ventilador de enfriamiento 1 | ||
| 13 | Encendido principal | ||
| 14 | Bomba de aire (opcional) | ||
| 16 | Claxon | ||
| 17 | Faros de niebla | ||
| 19 | Bomba de combustible | ||
| 21 | Generador | ||
| 22 | Módulo de control del motor | ||
| 23 | Embrague del compresor del aire acondicionado | ||
| 24 | Ventilador de enfriamiento | ||
| 25 | Encendido electrónico | ||
| 26 | Transeje | ||
| 27 | Claxon | ||
| 28 | Inyector de combustible | ||
| 29 | Sensor de oxígeno | ||
| 30 | Emisiones del motor | ||
| 31 | Faros de niebla | ||
| 32 | Faro derecho | ||
| 33 | Liberación del compartimiento trasero | ||
| 34 | Luces de estacionamiento | ||
| 35 | Bomba de combustible | ||
| 36 | Faro izquierdo |
