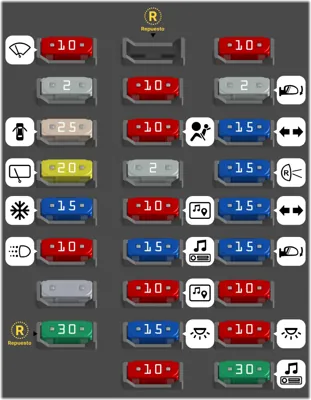

Bloque de fusibles del tablero de instrumentos (lado de fusibles)

N°	A	Descripción
-	10A	Limpiaparabrisas delantero
-		Repuesto
-	10A	Asientos delanteros calefaccionados
-	2A	Iluminación del volante
-	10A	Módulo de memoria del asiento
-	2A	Espejos eléctricos
-	25A	Seguros de puertas
-	10A	Sistema de bolsas de aire
-	15A	Luz de giro del lado del conductor
-	20A	Limpiaparabrisas trasero
-	2A	Módulo PassKey, Módulo de control de la carrocería
-	15A	Luces de reversa, Luces de freno
-	15A	Sistema de aire acondicionado
-	10A	Pantalla
-	15A	Luz de giro del lado del pasajero
-	10A	Luces de conducción diurna
-	15A	Radio
-	15A	Espejos eléctricos, Liberación del portón trasero
-	10A	Sistema de infoentretenimiento
-	10A	Módulo de control de la carrocería
-	30A	Repuesto
-	15A	Luces de techo
-	10A	Luces interiores
-	10A	Emisiones
-	30A	Amplificador de audio

Bloque de fusibles del tablero de instrumentos (Lado del relé)

N°		A	Descripción
-			Relé del asiento eléctrico del lado del conductor
-			Relé del asiento eléctrico del lado del pasajero
-			Relé de ventanas eléctricas
-			Relé de la columna de dirección asistida
-			Relé de bloqueo eléctrico
-			Relé de desbloqueo eléctrico
-			Relé de desbloqueo del lado del conductor
-			Repuesto
-			Relé de la compuerta levadiza
-			Relé del lavaparabrisas trasero
-			Relé de luces de conducción diurna 2
-			Relé de luces de conducción diurna
-			Relé del lavaparabrisas delantero

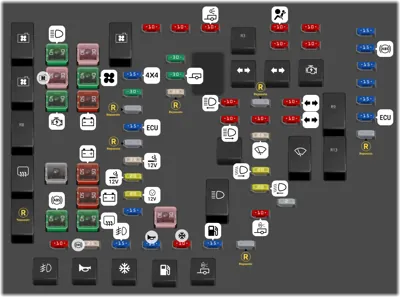

Caja de fusibles en el motor

N°	A	Descripción
-		Ventilador de enfriamiento 3
-		Ventilador de enfriamiento 2
-		Luz de estacionamiento
-		Luz de freno y direccional derecha del remolque
-		Luz de freno y direccional izquierda del remolque
-		Encendido principal
-		Ventilador de enfriamiento 1
-		Energía conmutada
-		Tren motriz
-		Desempañador de la ventana trasera
-		Limpiaparabrisas
-		Limpiaparabrisas de alta velocidad
-		Repuesto
-		Faros de luz baja de descarga de alta intensidad (HID)
-		Faros de niebla
-		Claxon
-		Embrague del compresor del aire acondicionado
-		Bomba de combustible
-		Luces de reversa del remolque
1	40A	Faros de luz alta
2	30A	Ventilador de enfriamiento 1
3	40A	Arrancador
4		Sistema de lavaparabrisas calefaccionado
5	40A	Motor del sistema de frenos antibloqueo
6	30A	Puerta trasera eléctrica
7	40A	Soplador del sistema de control de clima
8	50A	Batería 2
9	50A	Batería 1
10	50A	Batería 3
11	40A	Desempañador trasero
12	15A	Sistema de tracción en todas las ruedas
13	30A	Sistema de control de clima trasero
14		Repuesto
15	15A	Módulo de control del motor
16		Repuesto
17	25A	Toma de corriente
18	20A	Energía auxiliar
19	20A	Toma de corriente de accesorios trasera
20	15A	Módulo de control de la transmisión
21	30A	Quemacocos, parasol
22	10A	Espejo retrovisor exterior calefaccionado
23	25A	Motor del sistema de frenos antibloqueo
24	15A	Faros de niebla
25	15A	Claxon
26	10A	Embrague del aire acondicionado
27	15A	Bomba de combustible
28		Repuesto
29	10A	Luz de estacionamiento izquierda
30	10A	Luz de estacionamiento derecha
31	10A	Luces de estacionamiento del remolque
32	30A	Freno del remolque
33	30A	Alimentación del remolque
34	25A	Repuesto
35	10A	Sistema de bolsas de aire
36	10A	Encendido del módulo de control del tren motriz
37	10A	Transmisión
38	10A	Cámara trasera
39	10A	Faro de luz alta izquierdo
40		Repuesto
41	10A	Luz de freno y direccional izquierda del remolque
42	10A	Faro de luz alta derecho
43	10A	Sensor de control de voltaje regulado
44	10A	Luz de freno y direccional derecha del remolque
45	25A	Limpiaparabrisas/Lavaparabrisas
46	20A	Faro de luz baja derecho
47	20A	Faro de luz baja izquierdo
49	10A	Luces de reversa del remolque
50	15A	Sistema de iluminación delantera adaptativa
51	15A	Sistema de frenos antibloqueo 2
52	15A	Bobinas de inyectores pares
53	15A	Bobinas de inyectores impares
54	15A	Emisiones 2
55	15A	Módulo de control del motor 1
56		Repuesto
