Cadillac ATS / Fusibles 2013

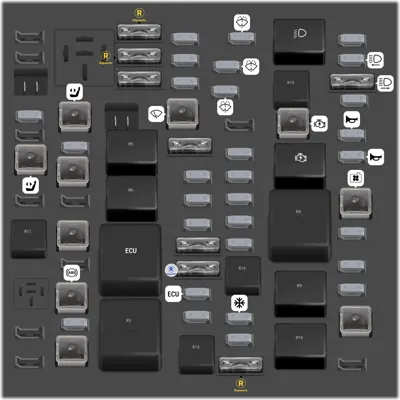

Caja de fusibles en el motor

Caja de fusibles en el motor
N°ADescripción
- Relé del módulo de control del motor
- Relé de la bomba de aire [Opcional]
- Relé de marcha/arranque
- Relé de control del limpiaparabrisas
- Relé de velocidad del limpiaparabrisas
- Relé de luces bajas [Opcional]
- Relé del arrancador
- Relé de la bomba de vacío [Opcional]
- Relé de control de aire acondicionado
- Relé del lavafaros [Opcional]
- Relé del solenoide de aire [Opcional]
- Relé de la bomba de refrigerante [Opcional]
- Relé de luces altas
2 Asiento eléctrico del pasajero
4 Limpiaparabrisas delantero
5 Arrancador
6 Asiento eléctrico del conductor
7 Entrada pasiva/Arranque pasivo
8 Lavafaros [Opcional]
9 Bomba del sistema de frenos antibloqueo
10 Bomba de aire [Opcional]
11 Ventilador de enfriamiento
12 Bomba de vacío de frenos [Opcional]
15 Módulo de control de la carrocería 6
17 Módulo de control de la carrocería 5
23 Válvula del sistema de frenos antibloqueo
24 Interruptor de ventana del pasajero
25 Módulo de control de la carrocería 7
26 Quemacocos
27 Lavaparabrisas
28 Relé del lavaparabrisas trasero
29 Relé del lavaparabrisas delantero
31 Encendido de la carrocería del tablero de instrumentos
32 Encendido del centro eléctrico trasero
33 Fusible PT de repuesto
34 Sensor de oxígeno
35 Encendido del módulo de control del sistema de combustible
36 Volante calefaccionado
37 Bloqueo de la columna de dirección [Opcional]
38 Bomba de refrigerante [Opcional]
39 Módulo de control del motor
40 Calentador de combustible
41 Embrague del compresor de aire acondicionado
42 Solenoide de aire [Opcional]
43 Nivelación adaptativa de faros [Opcional]
44 Faro de descarga de alta intensidad izquierdo [Opcional]
45 Faro de descarga de alta intensidad derecho [Opcional]
46 Claxon
47 Relé del claxon
48 Persiana aerodinámica
49 Encendido del módulo de control de transmisión
50 Encendido del módulo de control del motor
52 Repuesto/Asiento calefaccionado 2
53 Módulo de control de la carrocería 1/Repuesto
54 AFS AHL/Protección de peatones [Opcional]
55 Pantalla AOS/Encendido MIL
56 Bobinas de encendido/Inyectores
57 Bobinas de encendido/Inyectores/Repuesto
58 Módulo de control de transmisión/Repuesto
59 Luces altas izquierda/derecha

Bloque de fusibles del tablero de instrumentos

Bloque de fusibles del tablero de instrumentos
N°ADescripción
- RAP/Accesorio
- Logística
1 Relé RAP
2 Soplador delantero de calefacción, ventilación y aire acondicionado
3 Derivación de logística 2
7 Toma de corriente accesoria 1
8 Toma de corriente accesoria 2
9 Controles del volante
11 Columna de dirección asistida
14 Volante calefaccionado
16 Derivación de logística 1
17 SDM/AOS
18 Tablero de instrumentos/HUD/ICS/Controles del volante
19 Radio/Calefacción, ventilación y aire acondicionado
20 Batería
24 Conector de enlace de datos
27 Control de calefacción, ventilación y aire acondicionado
28 Bloqueo eléctrico de la columna de dirección

Bloque de fusibles del compartimiento trasero

Bloque de fusibles del compartimiento trasero
N°ADescripción
- Herramienta para la extracción de los fusibles.
- Relé del desempañador de la ventana trasera
- Relé de logística
- Relé de marcha
3 Ventana izquierda
4 Módulo de control de la carrocería 8
5 Desempañador de la ventana trasera
6 Ventana derecha
7 Freno de estacionamiento eléctrico
8 Módulo del remolque
10 Entrada pasiva arranque pasivo batería 1
11 Módulo de control de la carrocería 4
12 Espejos calefaccionados
13 Amplificador
15 Liberación del maletero
16 Fusible de logística
17 Módulo de control de la caja de transferencia
18 UPA
20 Bomba de combustible/Módulo de control del sistema de combustible
21 Módulo antirrobo/Apertura de garaje universal/Sensor de lluvia
22 Radio/DVD
23 Remolque
32 Conector del remolque
33 OnStar [si está equipado]
34 Módulo de ventana de espejo
36 Ventilación del recipiente
37 Módulo de control de la carrocería 2
38 Cámara de visión trasera
40 SBZA/LDW/EOCM
41 Remolque/Parasol
43 Sistema de amortiguación semiactivo
44 Módulo del asiento con memoria
45 Módulo de control de la carrocería 3
47 Control de voltaje regulado por batería
48 Batería del módulo de control del motor
