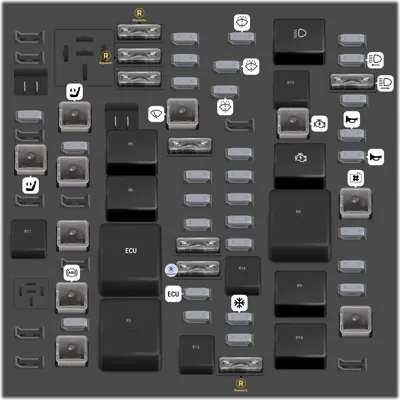

Caja de fusibles en el motor
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé del módulo de control del motor | ||
| - | Relé de la bomba de aire [Opcional] | ||
| - | Relé de marcha/arranque | ||
| - | Relé de control del limpiaparabrisas | ||
| - | Relé de velocidad del limpiaparabrisas | ||
| - | Relé de luces bajas [Opcional] | ||
| - | Relé del arrancador | ||
| - | Relé de la bomba de vacío [Opcional] | ||
| - | Relé de control del aire acondicionado | ||
| - | Relé del lavafaros [Opcional] | ||
| - | Relé del solenoide de aire [Opcional] | ||
| - | Relé de la bomba de refrigerante [Opcional] | ||
| - | Relé de luces altas | ||
| 2 | Asiento eléctrico del pasajero | ||
| 4 | Limpiaparabrisas delantero | ||
| 5 | Arrancador | ||
| 6 | Asiento eléctrico del conductor | ||
| 7 | Entrada pasiva/Arranque pasivo | ||
| 8 | Lavafaros [Opcional] | ||
| 9 | Bomba del sistema de frenos antibloqueo | ||
| 10 | Bomba de aire [Opcional] | ||
| 11 | Ventilador de enfriamiento | ||
| 12 | Bomba de vacío de frenos [Opcional] | ||
| 15 | Módulo de control de la carrocería 6 | ||
| 17 | Módulo de control de la carrocería 5 | ||
| 23 | Válvula del sistema de frenos antibloqueo | ||
| 24 | Interruptor de ventana del pasajero | ||
| 25 | Módulo de control de la carrocería 7 | ||
| 26 | Quemacocos | ||
| 27 | Lavaparabrisas | ||
| 28 | Relé del lavaparabrisas trasero | ||
| 29 | Relé del lavaparabrisas delantero | ||
| 31 | Encendido de la carrocería del tablero de instrumentos | ||
| 32 | Encendido del centro eléctrico trasero | ||
| 33 | Fusible PT de repuesto | ||
| 34 | Sensor de oxígeno | ||
| 35 | Encendido del módulo de control del sistema de combustible | ||
| 36 | Volante calefaccionado | ||
| 37 | Bloqueo de la columna de dirección [Opcional] | ||
| 38 | Bomba de refrigerante [Opcional] | ||
| 39 | Módulo de control del motor | ||
| 40 | Calentador de combustible | ||
| 41 | Embrague del compresor de aire acondicionado | ||
| 42 | Solenoide de aire [Opcional] | ||
| 43 | Nivelación adaptativa de faros [Opcional] | ||
| 44 | Faro de descarga de alta intensidad izquierdo [Opcional] | ||
| 45 | Faro de descarga de alta intensidad derecho [Opcional] | ||
| 46 | Claxon | ||
| 47 | Relé del claxon | ||
| 48 | Persiana aerodinámica | ||
| 49 | Encendido del módulo de control de la transmisión | ||
| 50 | Encendido del módulo de control del motor | ||
| 52 | Repuesto/Asiento calefaccionado 2 | ||
| 53 | Módulo de control de la carrocería 1/Repuesto | ||
| 54 | AFS AHL/Protección de peatones [Opcional] | ||
| 55 | Pantalla AOS/Encendido MIL | ||
| 56 | Bobinas de encendido/Inyectores | ||
| 57 | Bobinas de encendido/Inyectores/Repuesto | ||
| 58 | Módulo de control de la transmisión/Repuesto | ||
| 59 | Luces altas izquierda/derecha |
Bloque de fusibles del tablero de instrumentos
| N° | A | Descripción | |
|---|---|---|---|
| - | Energía de accesorios retenida/Toma de corriente de accesorios | ||
| - | Repuesto | ||
| - | Repuesto | ||
| - | Logística | ||
| - | Energía de accesorios retenida/Accesorio | ||
| 1 | Repuesto | ||
| 2 | Repuesto | ||
| 3 | Soplador delantero de calefacción, ventilación y aire acondicionado | ||
| 4 | Repuesto | ||
| 5 | Bloqueo eléctrico de la columna de dirección | ||
| 6 | Repuesto | ||
| 7 | Control de calefacción, ventilación y aire acondicionado | ||
| 8 | Columna de dirección inclinable y telescópica | ||
| 9 | Conector de enlace de datos | ||
| 10 | Repuesto | ||
| 11 | Derivación | ||
| 12 | Repuesto | ||
| 13 | Repuesto | ||
| 14 | Repuesto | ||
| 15 | Repuesto | ||
| 16 | Repuesto | ||
| 17 | Repuesto | ||
| 18 | Repuesto | ||
| 19 | Repuesto | ||
| 20 | Repuesto | ||
| 21 | Repuesto | ||
| 22 | Repuesto | ||
| 23 | Módulo de diagnóstico de detección/Detección automática de ocupantes | ||
| 24 | Radio/DVD/Control de calefacción, ventilación y aire acondicionado | ||
| 25 | Pantalla | ||
| 26 | Volante calefaccionado | ||
| 27 | Cargador inalámbrico | ||
| 28 | Controles del volante | ||
| 29 | Repuesto | ||
| 30 | Repuesto | ||
| 31 | Repuesto |
Bloque de fusibles del compartimiento trasero
| N° | A | Descripción | |
|---|---|---|---|
| - | Herramienta para la extracción de los fusibles. | ||
| - | Relé del desempañador de la ventana trasera | ||
| - | Relé de logística | ||
| - | Relé de marcha | ||
| 2 | Módulo de control trasero del conductor | ||
| 3 | Ventana izquierda | ||
| 4 | Módulo de control de la carrocería 8 | ||
| 5 | Desempañador de la ventana trasera | ||
| 6 | Ventana derecha | ||
| 7 | Freno de estacionamiento eléctrico | ||
| 8 | Módulo del remolque | ||
| 9 | Inversor de aire acondicionado | ||
| 10 | Batería 1 de entrada pasiva y arranque pasivo | ||
| 11 | Módulo de control de la carrocería 4 | ||
| 12 | Espejos calefaccionados | ||
| 13 | Amplificador | ||
| 15 | Liberación del maletero | ||
| 16 | Fusible de logística | ||
| 17 | Módulo de control de la caja de transferencia | ||
| 18 | UPA | ||
| 20 | Bomba de combustible/Módulo de control del sistema de combustible | ||
| 21 | Módulo de robo/Apertura de puerta de garaje universal/Sensor de lluvia | ||
| 22 | Radio/DVD | ||
| 23 | Remolque | ||
| 31 | Rotura de cristal | ||
| 32 | Conector del remolque | ||
| 33 | OnStar [si está equipado] | ||
| 34 | Módulo de ventana de espejo | ||
| 36 | Ventilación del depósito | ||
| 37 | Módulo de control de la carrocería 2 | ||
| 38 | Cámara de visión trasera | ||
| 39 | Asientos ventilados delanteros | ||
| 40 | SBZA/LDW/EOCM | ||
| 41 | Remolque/Parasol | ||
| 42 | Asientos traseros calefaccionados | ||
| 43 | Sistema de amortiguación semiactivo | ||
| 44 | Módulo del asiento con memoria | ||
| 45 | Módulo de control de la carrocería 3 | ||
| 47 | Control de voltaje regulado por batería | ||
| 48 | Batería del módulo de control del motor |
