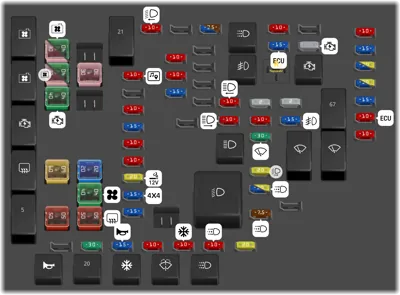

Bloque de fusibles bajo el capó (CTS)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | Ventilador de refrigeración 2 | ||
| 2 | Ventilador de refrigeración 1 | ||
| 3 | Motor de arranque | ||
| 4 | Desempañador trasero | ||
| 5 | Lavador de faros | ||
| 6 | 30A | Ventilador de refrigeración 2 | |
| 6 | 40A | Ventilador de refrigeración 2 | |
| 7 | 30A | Ventilador de refrigeración 1 | |
| 7 | 40A | Ventilador de refrigeración 1 | |
| 8 | 40A | Motor de arranque | |
| 9 | 60A | Calefactor del lavaparabrisas | |
| 10 | 50A | Motor del ABS | |
| 12 | Bocina | ||
| 14 | 30A | Freno de estacionamiento eléctrico | |
| 16 | 20A | Bomba de vacÃo de freno | |
| 17 | 40A | Ventilador | |
| 18 | 50A | Desempañador trasero | |
| 19 | 30A | Sistema de frenos antibloqueo (ABS) | |
| 20 | Bomba del motor | ||
| 21 | Serie/Paralelo del ventilador de refrigeración | ||
| 22 | 10A | Pantalla | |
| 24 | 10A | Módulo de control de la carrocerÃa 1 | |
| 25 | 15A | Sistema de iluminación frontal adaptativa | |
| 26 | 10A | Módulo de control de la carrocerÃa 5 | |
| 27 | 10A | Módulo de control de la carrocerÃa 4 | |
| 28 | 20A | Encendedor de cigarrillos | |
| 29 | 15A | Tracción total | |
| 30 | 15A | BaterÃa del módulo de control de la transmisión | |
| 31 | 15A | Bocina | |
| 32 | Embrague del compresor del aire acondicionado | ||
| 33 | 10A | Faro de luz baja izquierdo | |
| 34 | 10A | No utilizado | |
| 35 | 10A | Módulo de control de la carrocerÃa 3 | |
| 36 | 15A | Módulo de control de la carrocerÃa 2 | |
| 38 | 10A | Bomba del motor | |
| 39 | Bomba del lavaparabrisas | ||
| 41 | 10A | Embrague del aire acondicionado | |
| 42 | Luz de circulación diurna derecha (descarga de alta intensidad) | ||
| 43 | 15A | Luces de circulación diurna de luz baja (izquierda) | |
| 43 | 7.5A | Luces de circulación diurna de luz baja (izquierda) | |
| 44 | Luz baja (sin descarga de alta intensidad), Luz de circulación diurna izquierda (descarga de alta intensidad) | ||
| 45 | Luces antiniebla | ||
| 46 | 10A | Faro de luz alta izquierdo | |
| 47 | 10A | Faro de luz alta derecho | |
| 48 | Faro de luz alta | ||
| 49 | Luces de circulación diurna (sin descarga de alta intensidad), Faros de luz baja (descarga de alta intensidad) | ||
| 50 | 10A | Luces de circulación diurna/Bomba del lavaparabrisas | |
| 51 | 10A | Interruptor del airbag | |
| 52 | 15A | ECM, Módulo de control de la transmisión (TCM), Tablero de instrumentos (IPC), Módulo PASS-Key III+ | |
| 53 | Repuesto | ||
| 54 | 2A | Módulo PassKey, Módulo de control de la carrocerÃa | |
| 55 | 10A | Motor de navegación | |
| 56 | 30A | Limpiaparabrisas | |
| 57 | 20A | Faro de luz baja derecho | |
| 58 | 15A | Luces de circulación diurna/Faro de luz baja izquierdo | |
| 58 | 20A | Luces de circulación diurna/Faro de luz baja izquierdo | |
| 59 | 7.5A | Luz de circulación diurna derecha (DRL) | |
| 60 | 20A | Lavador del módulo del conductor del faro | |
| 62 | Encendido | ||
| 63 | Encendido 1 | ||
| 64 | 2A | Iluminación del volante | |
| 65 | 15A | Luces antiniebla delanteras | |
| 66 | Limpiaparabrisas | ||
| 67 | Tren motriz | ||
| 68 | Limpiaparabrisas de alta velocidad | ||
| 69 | 10A | Módulo de control de la carrocerÃa 6 y 7 | |
| 70 | 15A | Emisión 1 | |
| 71 | 15A | Bobinas pares | |
| 71 | 20A | Bobinas pares | |
| 72 | 15A | Bobinas impares | |
| 72 | 20A | Bobinas impares | |
| 73 | 15A | Emisión 2 | |
| 74 | 10A | Módulo de control del motor (ECM) | |
| 75 | 10A | Sensor de velocidad manual |

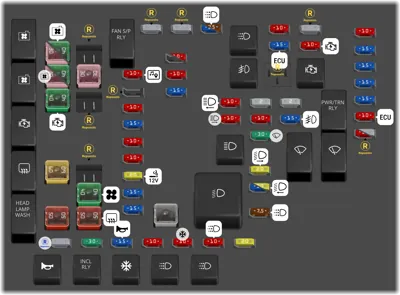

Bloque de fusibles bajo el capó (CTS-V)
| N° | A | Descripción | |
|---|---|---|---|
| - | 10A | Embrague del aire acondicionado | |
| - | 30A | Sistema de frenos antibloqueo (ABS) | |
| - | 15A | Sistema de iluminación frontal adaptativa | |
| - | 10A | Interruptor de la bolsa de aire | |
| - | 15A | Techo solar | |
| - | 10A | Módulo de control de la carrocerÃa 1 | |
| - | 15A | Módulo de control de la carrocerÃa 2 | |
| - | 10A | Módulo de control de la carrocerÃa 3 | |
| - | 10A | Módulo de control de la carrocerÃa 4 | |
| - | 10A | Módulo de control de la carrocerÃa 5 | |
| - | Repuesto | ||
| - | 10A | Módulo de control de la carrocerÃa 6 y 7 | |
| - | 10A | Pantalla | |
| - | 7.5A | Luz de circulación diurna derecha (DRL) | |
| - | 10A | Luces de circulación diurna/Bomba del limpiaparabrisas | |
| - | 10A | Módulo de control del motor (ECM) | |
| - | 15A | ECM, Módulo de control de la transmisión (TCM), Tablero de instrumentos (IPC), Módulo PASS-Key III+ | |
| - | 15A | Emisión 1 | |
| - | 15A | Emisión 2 | |
| - | 15A | Bobinas pares | |
| - | 15A | Luces antiniebla delanteras | |
| - | 20A | Lavador del módulo del controlador del faro | |
| - | 15A | Bocina | |
| - | 15A | Luces de circulación diurna izquierdas | |
| - | 7.5A | Luces de circulación diurna izquierdas | |
| - | 10A | Faro de luz alta izquierdo | |
| - | 10A | RLY ACEITE TRANS | |
| - | Repuesto | ||
| - | 15A | Faro de luz baja izquierdo | |
| - | 20A | Faro de luz baja izquierdo | |
| - | 20A | Encendedor de cigarrillos | |
| - | 10A | Encendido | |
| - | 10A | Motor de navegación | |
| - | 15A | Bobinas impares | |
| - | 10A | PED PRO | |
| - | 2A | Módulo PassKey, Módulo de control de la carrocerÃa | |
| - | 10A | Faro de luz alta derecho | |
| - | 20A | Faro de luz baja derecho | |
| - | Repuesto | ||
| - | Repuesto | ||
| - | Repuesto | ||
| - | 2A | Iluminación del volante | |
| - | 15A | BaterÃa del módulo de control de la transmisión | |
| - | - | Repuesto | |
| - | 30A | Limpiaparabrisas | |
| - | 10A | Bomba del intercooler | |
| - | 50A | Motor ABS | |
| - | 40A | Ventilador | |
| - | - | Repuesto | |
| - | 30A | Ventilador de refrigeración 1 | |
| - | 40A | Ventilador de refrigeración 1 | |
| - | 30A | Ventilador de refrigeración 2 | |
| - | 40A | Ventilador de refrigeración 2 | |
| - | 50A | Desempañador trasero | |
| - | - | Repuesto | |
| - | 30A | Freno de estacionamiento eléctrico | |
| - | Control de suspensión/marcha MR | ||
| - | 40A | Motor de arranque | |
| - | - | Repuesto | |
| - | 60A | Calefactor del lavaparabrisas | |
| - | Embrague del compresor del aire acondicionado | ||
| - | Luz baja | ||
| - | Bomba del intercooler | ||
| - | Ventilador de refrigeración en serie/paralelo | ||
| - | Ventilador de refrigeración 1 | ||
| - | Ventilador de refrigeración 2 | ||
| - | Faro de luz alta | ||
| - | Bocina | ||
| - | Encendido 1 | ||
| - | Luces de circulación diurna izquierdas | ||
| - | Tren motriz | ||
| - | Desempañador trasero | ||
| - | Repuesto | ||
| - | Motor de arranque | ||
| - | Limpiaparabrisas | ||
| - | Limpiaparabrisas de alta velocidad | ||
| - | Luces de circulación diurna/Bomba del limpiaparabrisas | ||
| - | Luces antiniebla | ||
| - | Luz de circulación diurna derecha | ||
| - | Lavador de faros |
Bloque de fusibles del compartimento trasero (CTS)
| N° | A | Descripción | |
|---|---|---|---|
| - | Bomba de combustible | ||
| - | Bloqueo | ||
| - | Luz de posición izquierda | ||
| - | RELÉ TRASERO/NIEBLA | ||
| - | Luz de posición derecha | ||
| - | RELÉ DE LIBERACIÓN DE COMBUSTIBLE/PUERTA | ||
| - | Luz de freno | ||
| - | Liberación del maletero | ||
| - | Desbloqueo | ||
| - | 10A | Sistema de airbag | |
| - | 30A | Amplificador | |
| - | 20A | Toma de corriente auxiliar | |
| - | 10A | Ventilación del depósito | |
| - | 15A | Cerradura de la puerta | |
| - | 15A | Módulo de control del motor (ECM) | |
| - | 20A | Bomba de combustible | |
| - | 10A | Luz de posición izquierda | |
| - | 10A | Módulo de memoria del asiento | |
| - | 10A | Sistema OnStar R | |
| - | 15A | Módulo de la puerta del pasajero | |
| - | 15A | Sistema de audio | |
| - | 15A | Altavoces de audio | |
| - | 10A | TRASERO/NIEBLA | |
| - | 10A | Sistema de entrada remota sin llave, Módulo de función antirrobo Pass-Key | |
| - | 10A | Luz de posición derecha | |
| - | 10A | Luz de posición derecha | |
| - | 10A | Sensor de control de voltaje regulado | |
| - | 30A | Techo solar | |
| - | 10A | Luz de freno | |
| - | 10A | Sistema antirrobo, Sistema remoto universal para el hogar | |
| - | 15A | Liberación del maletero | |
| - | Asiento eléctrico delantero izquierdo | ||
| - | Columna de dirección asistida | ||
| - | Ventana eléctrica | ||
| - | Asiento eléctrico delantero derecho | ||
| - | Ventana trasera izquierda | ||
| - | Ventana trasera derecha | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado |
Bloque de Fusibles del Compartimento Trasero (CTS-V)
| N° | A | Descripción | |
|---|---|---|---|
| - | Bomba de Combustible | ||
| - | Bloqueo | ||
| - | Luz de Posición Izquierda | ||
| - | RLY TRASERO/NIEBLA | ||
| - | Luz de Posición Derecha | ||
| - | RLY COMBUSTIBLE/ PUERTA/ LIBERACIÓN | ||
| - | Luz de Freno | ||
| - | Liberación del Maletero | ||
| - | Desbloqueo | ||
| - | 10A | Sistema de Airbag | |
| - | 30A | Amplificador | |
| - | 20A | Toma de Corriente Auxiliar | |
| - | 10A | Ventilación del Depósito | |
| - | 15A | Cerradura de la Puerta | |
| - | 15A | Módulo de Control del Motor (ECM) | |
| - | 20A | Bomba de Combustible | |
| - | 10A | Luz de Posición Izquierda | |
| - | 10A | Módulo de Asiento con Memoria | |
| - | 10A | Sistema OnStar R | |
| - | 15A | Módulo de la Puerta del Pasajero | |
| - | 15A | Sistema de Audio | |
| - | 15A | Altavoces de Audio | |
| - | 10A | DESEMPAÑADOR TRASERO | |
| - | 10A | Sistema de Entrada Remota sin Llave, Módulo de Función Antirrobo Pass-Key | |
| - | 10A | Luz de Posición Derecha | |
| - | 10A | Luz de Posición Derecha | |
| - | 10A | Sensor de Control de Voltaje Regulado | |
| - | 30A | Módulo de Control del Sistema de Combustible | |
| - | 10A | Luz de Freno | |
| - | 10A | Sistema Antirrobo, Sistema Remoto Universal del Hogar | |
| - | 15A | Liberación del Maletero | |
| - | Asiento Eléctrico Delantero Izquierdo | ||
| - | Columna de Dirección Eléctrica | ||
| - | Ventana Eléctrica | ||
| - | Asiento Eléctrico Delantero Derecho | ||
| - | Ventana Trasera Izquierda | ||
| - | Ventana Trasera Derecha | ||
| - | No Identificado | ||
| - | No Identificado | ||
| - | No Identificado | ||
| - | No Identificado |
