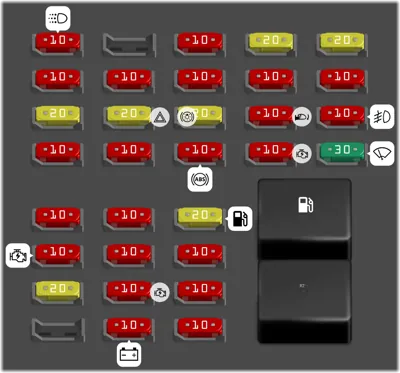

Compartimiento del motor
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé de la bomba de combustible | ||
| - | Relé del compresor de aire acondicionado | ||
| 1 | 10A | Luces de conducción diurna (DRL) | |
| 3 | 10A | Luces interiores | |
| 4 | 20A | Encendedor de cigarrillos 1 | |
| 5 | 20A | Encendedor de cigarrillos 2 | |
| 6 | 10A | Faro izquierdo (baja) | |
| 7 | 10A | Faro derecho (baja) | |
| 8 | 10A | Faro izquierdo (alta) | |
| 9 | 10A | Faro derecho (alta) | |
| 10 | 10A | Sensor | |
| 11 | 20A | Faros | |
| 12 | 20A | Luces de emergencia | |
| 13 | 20A | Freno | |
| 14 | 10A | Espejo | |
| 15 | 10A | Niebla / DRL - DRL | |
| 16 | 10A | Encendido 0 (Motor) | |
| 17 | 10A | Arranque | |
| 18 | 10A | ABS | |
| 19 | 10A | Encendido 1 | |
| 20 | 30A | Limpiaparabrisas | |
| 21 | 10A | Sensor de oxígeno 2 | |
| 22 | 10A | Sensor de oxígeno 1 | |
| 23 | 20A | Bomba de combustible | |
| 24 | 10A | Encendido 2 | |
| 25 | 10A | Inyector 2 | |
| 26 | 10A | Control de crucero | |
| 27 | 20A | Distribuidor | |
| 28 | 10A | Módulo de control del tren motriz (Encendido) | |
| 29 | 10A | Sistema de control de emisiones | |
| 31 | 10A | Módulo de control del tren motriz (Batería) | |
| 32 | 10A | Compresor de aire acondicionado |
Bloque de Maxi-fusibles del compartimiento del motor
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 60A | CARROCERÍA 1 | |
| 2 | 60A | CARROCERÍA 2 | |
| 3 | 50A | CARROCERÍA 3 | |
| 4 | 50A | INVERSOR | |
| 5 | 60A | LÁMPARAS | |
| 6 | 50A | ENCENDIDO 1 | |
| 7 | 30A | VENTANAS (CB) | |
| 8 | 30A | ASIENTOS (CB) | |
| 9 | 30A | BATERÍA 3 | |
| 10 | 40A | BATERÍA 2 | |
| 11 | 40A | ENCENDIDO 2 | |
| 12 | 50A | BATERÍA 1 | |
| 13 | 50A | FRENOS | |
| 14 | 50A | VENTILADORES DE ENFRIAMIENTO |
Bloque de fusibles del compartimiento del maletero
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | RLY IGN 1 | |
| 2 | 20A | SIR | |
| 3 | 10A | RTD | |
| 4 | 10A | IGN 0-CARROCERÍA | |
| 8 | 20A | GIRO | |
| 9 | 10A | CONSOLA | |
| 10 | 10A | CONFORT | |
| 11 | 30A | AMP | |
| 12 | 10A | PZM | |
| 13 | 10A | RADIO / TELÉFONO | |
| 14 | 20A | TABLERO DE INSTRUMENTOS | |
| 15 | 10A | ACC | |
| 16 | 30A | DESEMPAÑADOR TRASERO | |
| 17 | 10A | ESPEJO CALEFACCIONADO | |
| 18 | 10A | ASIENTO CALEFACCIONADO D | |
| 19 | 10A | ASIENTO CALEFACCIONADO I | |
| 20 | 20A | CIERRE AUTOMÁTICO | |
| 21 | 30A | ELC | |
| 22 | 20A | ANTENA | |
| 23 | 30A | LAVA FAROS | |
| 24 | 20A | CONVENIENCIA | |
| 25 | 10A | BATERÍA | |
| 26 | 20A | RTD | |
| 27 | 10A | ESTACIONAMIENTO D | |
| 28 | 10A | ESTACIONAMIENTO I |
Centro de micro-relevadores de la cajuela n.º 1
| N° | A | Descripción | |
|---|---|---|---|
| - | RELEVADOR DE IGNICIÓN 1 | ||
| - | RELEVADOR DE APERTURA DE CAJUELA | ||
| - | RELEVADOR DE LUZ ANTINIEBLA TRASERA (EXPORTACIÓN) | ||
| - | RELEVADOR DE DESBLOQUEO DE PUERTA IZQUIERDA |
Centro de micro-relevadores de la cajuela n.º 2
| N° | A | Descripción | |
|---|---|---|---|
| - | RELEVADOR DEL DESEMPAÑADOR TRASERO | ||
| - | RELEVADOR DE RESPALDO DE ENERGÍA CONTROLADA | ||
| - | RELEVADOR DE LIBERACIÓN DE LA PUERTA DE COMBUSTIBLE | ||
| - | RELEVADOR ELC | ||
| - | RELEVADOR DE ESTACIONAMIENTO | ||
| - | RELEVADOR DE CORTESÍA |
Centro de micro-relés del maletero n.º 3
| N° | A | Descripción | |
|---|---|---|---|
| - | RELÉ DE POTENCIA CONTROLADA | ||
| - | RELÉ BOSE DERECHO | ||
| - | RELÉ BOSE IZQUIERDO |
