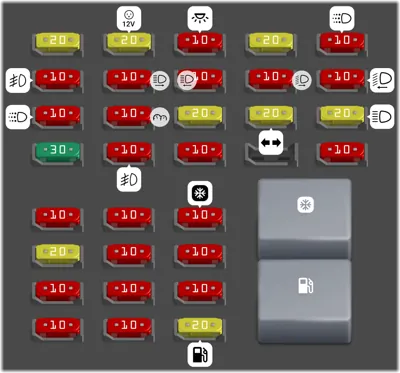

Bloque de Fusibles del Compartimiento del Motor
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé del Compresor de CA, Relés del Ventilador de Enfriamiento 1,2,3, Embrague del Compresor | ||
| - | PCM, Relé de la Bomba de Combustible, Bomba de Combustible | ||
| 1 | 20A | Encendedores de Cigarrillos Traseros Derecho e Izquierdo | |
| 2 | 20A | Encendedores de Cigarrillos Delanteros y Traseros (Solo Consola Completa) | |
| 3 | 10A | Luz del Maletero, Luces de Cortesía, Luces de Espejo de Vanidad Delanteras, Luz de la Guantera, Abridor de Puerta de Garaje, Relé de Luz de Cortesía | |
| 4 | 20A | Interruptor de Luces de Curva, Luces de Curva Derecha e Izquierda | |
| 5 | 10A | Luces de Circulación Diurna (DRL) | |
| 6 | 10A | Relé de Luces Antiniebla Delanteras Derecha e Izquierda (Solo Deville Concours) | |
| 7 | 10A | Faro de Luz Alta Derecho | |
| 8 | 10A | Faro de Luz Alta Izquierdo | |
| 9 | 10A | Faro de Luz Baja Derecho | |
| 10 | 10A | Faro de Luz Baja Izquierdo | |
| 11 | 10A | Relé de Luces de Circulación Diurna (DRL), Luz Baja Izquierda y Derecha en Modo DRL, Interruptor DRL | |
| 12 | 10A | Relé de Energía Inadvertida, Interruptor del Espejo Retrovisor Exterior Izquierdo, ALDL, Interruptor de Atenuación del Módulo de Espejo de Memoria, Tablero de Instrumentos | |
| 13 | 20A | Interruptor de Luz de Freno, Interruptor de Advertencia de Giro, Controlador ABS, Control de Crucero con Motor Paso a Paso, Luces de Freno Traseras Derecha e Izquierda (Exportación) | |
| 14 | 20A | Módulo Intermitente Electrónico, Interruptor de Giro/Advertencia, Luces Direccionales Delanteras Derecha e Izquierda, Luces Direccionales Traseras Derecha e Izquierda, Luces Repetidoras Derecha e Izquierda (Exportación), Tablero de Instrumentos | |
| 15 | 20A | Relé de Faro, Relé de Control de Luz Alta/Baja, Fusibles de Luz Baja/Alta Derecha e Izquierda | |
| 16 | 30A | Relé de Accesorios, Interruptor del Limpiaparabrisas | |
| 17 | 10A | Relé de Encendido-1 Trasero, Relés de Luces Antiniebla Delanteras y Traseras, Control de Energía de Respaldo, Relé DRL | |
| 18 | 10A | Sistema de Frenos Antibloqueo (ABS)/Sistema de Control de Tracción | |
| 20 | 10A | Módulo de Control del Tren Motriz (PCM) | |
| 21 | 10A | Interruptor de Freno de Viaje Exterior y TCC, Relé de Reversa, Espejo Electrocrómico (en el Techo), Relé de Estacionamiento, Interruptor de Bloqueo de Cambio de Transmisión-Freno (BTSI), BTSI, PZM | |
| 22 | 10A | PCM | |
| 23 | 10A | Compresor del Aire Acondicionado | |
| 24 | 20A | Módulo de Control de Encendido Electrónico | |
| 25 | 10A | Módulo de Control del Tren Motriz (PCM) | |
| 26 | 10A | Solenoide de Cambio de Transmisión, Flujo de Masa de Aire, Purga de Canister, PCM, Recirculación Lineal de Gases de Escape (EGR), Relé de Encendido-1 Delantero, Convertidor de Par | |
| 27 | 10A | Inyectores 2,3,5,8 | |
| 28 | 10A | Inyectores 1,4,6,7 | |
| 29 | 10A | Control de Crucero con Motor Paso a Paso, Interruptor de Presión de la Dirección Asistida, Interruptor de Corte por Baja Presión de Refrigerante, Relé de Estacionamiento | |
| 30 | 10A | Sensor de Oxígeno Trasero, Sensor de Oxígeno Trasero del Convertidor Catalítico (CAT) | |
| 31 | 10A | Sensor de Oxígeno Delantero, Sensor de Oxígeno Delantero del CAT | |
| 32 | 20A | Bomba de Combustible |
Centro de Relés de Maxi Fusibles
| N° | A | Descripción | |
|---|---|---|---|
| - | DRL | ||
| - | BOCINA | ||
| - | ACCESORIO | ||
| - | LUZ ALTA/BAJA | ||
| - | LUCES ANTINIEBLA | ||
| - | FAROS | ||
| - | RELÉ DE ENERGÍA INADVERTIDA | ||
| - | RELÉ IGN 1 | ||
| - | RELÉ DE ARRANQUE | ||
| 1 | 60A | Fusible de Amortiguación en Tiempo Real (RTD), Fusible de Conveniencia, Fusible BATT, Solenoides de Confort del Cinturón de Seguridad del Pasajero y del Conductor, Solenoides y Relés de Liberación de la Tapa del Maletero y del Combustible, Relés de Bloqueo/Desbloqueo de Puertas, Relé DPR, Relé de Luces de Estacionamiento, Fusible de Estacionamiento Derecho e Izquierdo, Relé de Luces Antiniebla Traseras | |
| 2 | 60A | Relé de Desempañador, Fusible de Bajada (Pull-Down), Fusible de Asiento Calefaccionado Derecho e Izquierdo, Fusible/Relé de Control Electrónico de Nivel (ELC), Fusible de Antena, Fusible de Espejo Calefaccionado | |
| 3 | 50A | Relé de Energía Controlada, Relé de Respaldo de Energía Controlada, Fusible del Tablero de Instrumentos, Fusible del Módulo de Zona de Plataforma (PZM), Fusible de Radio, Relé DAB, Relé de Liberación de la Tapa del Maletero y del Combustible, Relé de Luz Alta, Fusible de Confort, Relé de Energía Controlada, Fusible Solo AMP Bose, Relé Bose Derecho e Izquierdo | |
| 4 | 50A | Relé de Energía Inadvertida, Fusible de Luces Interiores, Fusible de Encendedor de Cigarrillos-1, Fusible de Encendedor de Cigarrillos-2 | |
| 5 | 60A | Relé de Lavado de Faros (Exportación), Fusible/Relé de Faros, Relé de Control de Luz Alta/Baja, Fusible de Luz Antiniebla/DRL, Fusible de Advertencia (Hazard), Fusible de Espejo, Relé de Energía Inadvertida, Fusible de Luz Alta Derecho e Izquierdo, Fusible de Luz Baja Derecho e Izquierdo, Fusible de Parada (Stop), Relé de Luz Antiniebla (Solo DeVille Concours), Relé DRL | |
| 6 | 50A | Relé de Encendido-1 Trasero, Fusible de Limpiaparabrisas, Fusible de Encendido-1 del Relé, Fusible de Sistema de Retención Inflable Suplementario (SIR), Relé de Accesorios | |
| 7 | 30A | Relé de Bus de Accesorios Retrasado (DAB) | |
| 8 | 30A | Relé de Bocina, Relés de Entrada/Salida Lumbar del Conductor y Pasajero, Relés de Arriba/Abajo del Conductor y Pasajero | |
| 9 | 30A | Interruptor de Encendido de la Columna de Dirección | |
| 10 | 30A | Interruptor de Encendido de la Columna de Dirección | |
| 11 | 40A | Relé de Encendido-1 Delantero y Trasero, Fusible de Sensor de Oxígeno 1 y 2, Fusible de Combustible, Fusible de Control de Velocidad (Cruise), Relé DRL, Relé de Luces Antiniebla Delanteras y Traseras, Relé de Respaldo de Energía de Control, Fusible de Encendido-1 | |
| 12 | 50A | Relé y Solenoide de Arranque, Fusible de Estacionamiento/Reversa (Park/Rev), Relé de Estacionamiento, Fusible PCM, Fusible y Relé del Compresor de aire acondicionado, Relé de Ventilador | |
| 13 | 50A | Modulador de Freno ABS | |
| 14 | 50A | Relés de Ventilador de Refrigeración 1 y 3 |
Bloque de Fusibles del Compartimiento Trasero
| N° | A | Descripción | |
|---|---|---|---|
| 1 | Tablero de instrumentos (Cluster), Control de crucero en la palanca, PZM, Amplificador de sobretemperatura del convertidor catalítico (Exportación), Interruptor TCC | ||
| 2 | SDM, Sensor de puerta izquierda y derecha | ||
| 3 | Relé ELC, Bomba de vacío. Sensor ALC | ||
| 4 | Intermitente electrónico, Interruptor de giro/emergencia | ||
| 5 | Ventilador de zona trasera, Interruptores de asiento calefaccionado derecho e izquierdo (Opcional) | ||
| 6 | Freno, Relé de bomba de vacío (VP), Motor VP, Interruptor de presión VP | ||
| 8 | CV-RTD (CV-RSS) (Solo DeVille Concours) | ||
| 9 | PRNDL, Interruptor de doble zona, PZM, Tablero de instrumentos (Cluster), Módulo de control de aire (ACM), Motor de zona superior, Motor de zona inferior (Opcional), Solenoides HVAC, Tablero de instrumentos analógico del panel de control de clima (Solo cambio de consola), Relé de desempañador trasero, Relé ELC | ||
| 10 | Reproductor de CD, Entrada remota sin llave (RKE), Relé de alimentación controlada, Módulo de control de aire (ACM), PZM | ||
| 11 | Relé Bose derecho e izquierdo, Altavoces delanteros derecho e izquierdo (en la puerta), Altavoces traseros derecho e izquierdo | ||
| 12 | PZM | ||
| 13 | Receptor de radio, Módulo de interfaz de radio (RIM) (Solo Bose), Teléfono, Relé DAB, Relé de liberación del maletero, Relé de liberación de la tapa de combustible, Relé de luz alta/baja | ||
| 14 | Controles del volante, Tablero de instrumentos (Cluster) | ||
| 15 | PZM, Espejo electrocrómico, Sensor de lluvia (Opcional), Relé de accesorios | ||
| 17 | Espejo exterior calefaccionado derecho e izquierdo | ||
| 18 | Relé de asiento del pasajero calefaccionado (Opcional) | ||
| 19 | Relé de asiento del conductor calefaccionado (Opcional) | ||
| 20 | Motor de cierre asistido del maletero | ||
| 21 | Relé de lavado de faros (Exportación), Motor de lavado de faros | ||
| 22 | Antena de mástil eléctrica | ||
| 23 | Módulo CV-RTD (CV-RSS) (Solo DeVille Concours) | ||
| 24 | Relé de liberación del maletero, Solenoide de liberación del maletero, Relé de liberación de la tapa de combustible, Solenoide de liberación de la tapa de llenado de combustible, Relé de bloqueo de puerta, Motores de puerta delantera izquierda, PZM, Relé de desbloqueo de puerta | ||
| 25 | Interruptor lumbar del asiento del conductor y del pasajero (Opcional), Módulo de memoria del asiento | ||
| 26 | CV-RTD (CV-RSS) (Solo DeVille Concours) | ||
| 27 | Interruptores de faros, Relé de luz antiniebla trasera, Luces de posición laterales delanteras y traseras derechas, Luz de reversa trasera derecha (Exportación), Luz de posición de estacionamiento (Exportación), Luces traseras de estacionamiento/giro | ||
| 28 | Luces de posición laterales delanteras y traseras izquierdas, Luces de estacionamiento delanteras, Luces de giro/freno/cola izquierdas, Luces de matrícula derecha e izquierda, Luz de posición de estacionamiento (Exportación) |
