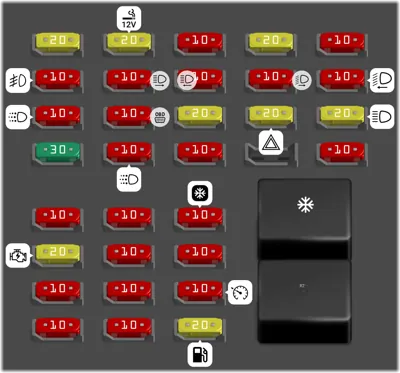

Compartimiento del motor

N°	A	Descripción
-		Embrague de aire acondicionado, Relé de EMBRAGUE DE aire acondicionado
-		Unidad del tanque de combustible, PCM
1	20A	Encendedores de cigarrillos de puertas traseras
2	20A	Encendedores de cigarrillos
3	10A	Lámpara del compartimiento trasero, Luces de cortesía de puerta, Relé de CORTESÍA, Espejo de vanidad, Abridor de puerta de garaje, Luces de cortesía/lectura
4	20A	Interruptor de giro/emergencia
5	10A	Fusible de luz baja izquierda, Fusible de luz baja derecha
6	10A	Relé de FAROS ANTINIEBLA
7	10A	Faro de luz alta derecho
8	10A	Faro de luz alta izquierdo
9	10A	Faro de luz baja derecho
10	10A	Faro de luz baja izquierdo
11	10A	Relé de DRL
12	10A	Módulo de memoria de espejos, Interruptor de espejos eléctricos, DLC, Interruptor de atenuación de faros, Relé de ENERGÍA INADVERTIDA
13	20A	Interruptor de luces de freno/BTSI
14	20A	Destellador de emergencia
15	20A	Relé de FAROS
16	30A	Relé de ACCESORIOS
17	10A	Relé de RESPALDO DE ENERGÍA CONTROLADA, Válvula de ventilación del cartucho de emisiones evaporativas, Relé de IGNICIÓN 1, Relé de DRL, Relé de FAROS ANTINIEBLA, Relé de FAROS ANTINIEBLA TRASEROS
18	10A	Módulo de control electrónico de frenos y tracción (EBTCM)
20	10A	Módulo de control del tren motriz (PCM)
21	10A	Relé de REVERSA, Relé de ESTACIONAMIENTO
22	10A	Módulo de control del tren motriz (PCM)
23	10A	Relé del compresor de aire acondicionado, Relés de VENTILADORES DE ENFRIAMIENTO DEL MOTOR 1,2,3
24	20A	Módulo de control de encendido
25	10A	PCM
26	10A	PCM, Válvula EGR, Válvula de purga del cartucho EVAP, Relé de IGNICIÓN 1, Sensor MAF, Transeje
27	10A	Inyectores de combustible 2,3,5,8
28	10A	Inyectores de combustible 1,4,6,7
29	10A	Relé de ESTACIONAMIENTO, Interruptor de baja presión de aire acondicionado, Interruptor PSP, Módulo de control de crucero
30	10A	Sensor de oxígeno calefaccionado (HO2S) Banco 1 Sensor 3, Sensor de oxígeno calefaccionado (HO2S) Banco 1 Sensor 1
31	10A	Sensor de oxígeno calefaccionado (HO2S) Banco 1 Sensor 2
32	20A	Relé de BOMBA DE COMBUSTIBLE

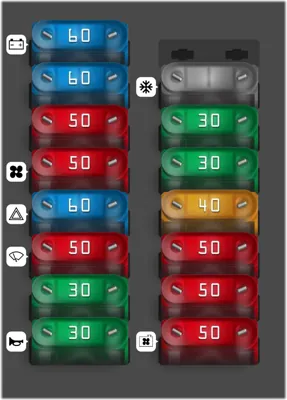

Bloque de Maxi-Fusibles

N°	A	Descripción
1	60A	Fusible de ANTENA, Fusible de RSS, Fusible de CONVENC, Fusible de BATERÍA, Relé de LUCES DE ESTACIONAMIENTO
2	60A	Disyuntor de ELC, Fusible de PULLDOWN, Fusible de ASIENTO CALEFACCIONADO Izq., Fusible de ASIENTO CALEFACCIONADO Der., Relé de DESEMPAÑADOR TRASERO
3	50A	Relé de ENERGÍA CONTROLADA, Relé de RESPALDO DE ENERGÍA CONTROLADA, Fusible de CONFORT
4	50A	Relé de ENERGÍA INADVERTIDA, Motor del Soplador
5	60A	Fusible de FAROS, Fusible de LUCES DE EMERGENCIA, Fusible de FRENOS, Fusible de ESPEJOS, Fusible de DRL, Fusible de NIEBLA
6	50A	Relé de ENCENDIDO 1, Fusible de LIMPIAPARABRISAS
7	30A	Relé de RETRASO DE TIEMPO DE ACCESORIOS
8	30A	Relé de BOCINA, Módulo de Asiento Izq./Der., Interruptor de Asiento Izq./Der., Relés Lumbares, Módulo de Memoria de Asiento, Módulo de Masaje Lumbar Izq.
10		AIRE
11	30A	Interruptor de Encendido
12	30A	Interruptor de Encendido
13	40A	Relé de ENCENDIDO 1
14	50A	Relé de SISTEMA ANTIRROBO
15	50A	Módulo de Control Electrónico de Frenos y Tracción (EBTCM)
16	50A	Relé 1 del VENTILADOR DE ENFRIAMIENTO DEL MOTOR, Relé 3 del VENTILADOR DE ENFRIAMIENTO DEL MOTOR

Bloque de fusibles del compartimiento trasero

N°	A	Descripción
1	10A	Módulo de control de la carrocería, interruptor ABS/TCC, interruptor de control de crucero, tablero de instrumentos
2	20A	Módulo de detección de impacto lateral de restricción inflable izquierdo/derecho, módulo de diagnóstico y detección de restricción inflable
3	10A	Sensor de control de nivel automático, relé ELC
4	20A	Destellador de luces de giro
5	10A	Auricular de teléfono celular, motor del soplador trasero, interruptores de asientos calefaccionados
8	10A	Módulo de suspensión de detección de carretera continuamente variable
9	10A	Relé ELC, PRNDL electrónico, módulo de control de la carrocería, programador de calefactor y aire acondicionado, tablero de instrumentos, relé del desempañador trasero, control de clima
10	10A	Módulo de control de la carrocería, programador de calefactor y aire acondicionado, relé de potencia controlada, módulo actuador de función remota, reproductor de discos compactos
11	30A	Amplificador de radio, relés Bose®
12	10A	Módulo de control de la carrocería
13	10A	Módulo de teléfono celular, relé de faros de luz alta/baja, relé de liberación de la puerta de combustible, relé de liberación del maletero, relé de retardo de tiempo de accesorios, radio, módulo de interfaz de radio
14	20A	Tablero de instrumentos, interruptor de control del volante
15	10A	Relé de accesorios, módulo de control de la carrocería, espejo retrovisor interior, sensor de humedad exterior
16	30A	Desempañador trasero
17	10A	Espejo exterior izquierdo/derecho
18	10A	Módulo de asiento calefaccionado derecho
19	10A	Módulo de asiento calefaccionado izquierdo
20	20A	Motor de cierre de la tapa del compartimiento trasero
22	20A	Relé de antena eléctrica
23	20A	Relé de carrocería RTD
24	20A	Relé de liberación de puerta central izquierda/derecha, relé de desbloqueo de puerta delantera izquierda, relé de liberación del maletero, relé de bloqueo eléctrico de puertas, relé de liberación de la puerta de combustible
25	10A	Interruptor lumbar izquierdo/derecho, actuador del retractor del cinturón de seguridad izquierdo/derecho, módulo de memoria del asiento
26	10A	Módulo de suspensión de detección de carretera continuamente variable
27	10A	Faro, luz de matrícula, luz de marcador lateral derecha, luz de giro/trasera derecha, luz trasera derecha, luz de freno/trasera derecha, luz de giro/estacionamiento delantera derecha, relé de desactivación de luces de advertencia de peligro, relé de luces antiniebla traseras, interruptor de faros, luz de giro/freno/trasera derecha
28	10A	Luz bajo el capó, luz de matrícula, luz de marcador lateral izquierda, luz de giro/trasera izquierda, luz trasera izquierda, luz de freno/trasera izquierda, luz de giro/estacionamiento delantera izquierda, relé de desactivación de luces de advertencia de peligro, luz de giro/freno/trasera izquierda
