Cadillac Escalade / Fusibles 2006

Bloque de fusibles del tablero de instrumentos

Bloque de fusibles del tablero de instrumentos
N°ADescripción
- Disyuntor de la ventana eléctrica trasera izquierda y módulo de la puerta del conductor
- Conexión del mazo de cables de la puerta del conductor
- Conector del mazo de cables
- Relé de bloqueo de puertas eléctrico (función de bloqueo)
- Relé de bloqueo de puertas eléctrico (función de desbloqueo)
- Relé de bloqueo de puertas eléctrico (función de desbloqueo de la puerta del conductor)
1 Interruptor del limpiaparabrisas trasero
2 Accesorio de opción de equipo especial
3 Limpiaparabrisas
4 Accesorio del controlador de la carrocería del camión
5 Módulo de asientos traseros calefaccionados
6 Interruptor/Módulo de suspensión neumática
7 Sistema de control de clima
8 Espejo retrovisor interior, sistema de control de clima
9 Control de crucero
10 Interruptor de freno
11 Interbloqueo de cambio de transmisión de freno, módulo de control del tren motriz, transmisión
12 Controlador de la carrocería del camión
13 Luz de freno de montaje alto del vehículo y del remolque
14 Luces de freno del vehículo, módulo de freno, módulo de control electrónico del acelerador
15 Módulo de la puerta del conductor
16 Portón trasero, sistema de monitoreo de presión de neumáticos
17 Señal de giro izquierda/freno del remolque
18 Señales de giro izquierdas y marcadores laterales
19 Señal de giro derecha/freno del remolque
20 Señales de giro derechas y marcadores laterales
21 Tomas de corriente del tablero de instrumentos, tomas de corriente del área de carga trasera
22 Controlador de la carrocería del camión
23 Controlador de la carrocería del camión
24 Alimentación del relé de bloqueo eléctrico de puertas traseras y portón trasero
25 Módulo de intermitencia
26 Controlador de la carrocería del camión

Bloque de fusibles del tablero de instrumentos central

Bloque de fusibles del tablero de instrumentos central
N°ADescripción
- Disyuntor del módulo del asiento del conductor y del pasajero
- Ventana eléctrica trasera derecha, módulo de la puerta del pasajero
- Conector de cableado de la carrocería
- Conector de cableado del revestimiento del techo 1
- Conector del arnés de luces todoterreno/Opción de equipo especial
- Cableado del freno del remolque
- Conector de cableado del revestimiento del techo 2
- FRT PRK EXPT
- Relé del desempañador trasero

Caja de fusibles en el motor

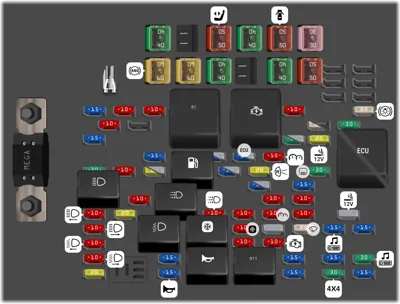

Caja de fusibles en el motor
N°ADescripción
- Herramienta para la extracción de los fusibles.
- Relevador de luces de estacionamiento
- Relevador del motor de arranque
- IGN1 [GASOLINA]
- ECM [DIESEL]
- Relevador de luces altas de los faros
- Bomba de combustible (Relevador)
- Luces de conducción diurna (Relevador)
- Relevador de luces bajas de los faros
- Relevador del compresor de aire acondicionado
- Relevador de bocina
- Relevador de la bomba del lavaparabrisas y de la ventana trasera
2 Alimentación de accesorios de gasolina
4 40A Alimentación de accesorios/Cableado del remolque
6 50A Alimentación del centro eléctrico de bus medio, asientos delanteros, puertas derechas
7 40A Ventilador del control de clima delantero
8 50A Centro eléctrico de bus izquierdo, módulos de puerta, seguros de puerta, toma de corriente auxiliar - área de carga trasera y tablero de instrumentos
9 30A Alimentación de frenos de accesorios/cableado del remolque
10 60A Frenos antibloqueo
11 60A Compresor de control de nivel automático (ALC)
12 40A Interruptor de encendido
14 40A Interruptor de encendido
15 50A Centro eléctrico de bus izquierdo, puertas izquierdas, controlador de la carrocería del camión, módulo de intermitentes
16 15A Luces de estacionamiento del cableado del remolque
17 10A Luces de estacionamiento y marcadores laterales traseras derechas
18 10A Luces de estacionamiento y marcadores laterales traseras izquierdas
19 10A Alimentación de batería del controlador de la carrocería del camión
21 15A No utilizado
22 15A Módulo de control del tren motriz
23 30A Control de suspensión electrónica, escape de control de nivel automático (ALC)
24 10A Luces de reversa del cableado del remolque
25 20A PCMB [GASOLINA]
25 ECMB [DIESEL]
26 10A Luces de estacionamiento delanteras, luces de marcador lateral
27 20A No utilizado
28 10A Faro de luz alta del lado del conductor
29 10A Faro de luz alta del lado del pasajero
30 10A Luz baja del faro del lado del conductor
31 10A Luz baja del faro del lado del pasajero
32 20A No utilizado
33 15A Control electrónico del acelerador, controlador de freno electrónico
34 15A INJ 1 [GASOLINA]
34 ACTUADOR [DIESEL]
35 15A INJ 2 [GASOLINA]
35 ECM [DIESEL]
36 10A Tablero de instrumentos, relevador de aire acondicionado, interruptor de direccionales/emergencia, relevador del motor de arranque, interruptor de modo TC2 del controlador de freno electrónico
37 15A O2A [GASOLINA]
37 CALENTADOR DE COMBUSTIBLE [DIESEL]
38 20A Luces de reversa, sistema de control de bloqueo de cambios de la transmisión automática
39 15A O2B [GASOLINA]
39 ECM I [DIESEL]
40 10A Luces de conducción diurna
41 10A Control de voltaje regulado
42 10A Compresor de aire acondicionado
43 10A Sistema de interbloqueo de cambios de la transmisión y freno
44 10A Relevador del desempañador trasero
45 10A Tablero de instrumentos/Centro de información del conductor
46 Módulo de control de la transmisión
47 10A Sistema de arranque
48 15A Bomba del lavaparabrisas y de la ventana trasera
49 15A No utilizado
50 15A No utilizado
51 15A Bocina
58 25A Luces de freno
59 10A Luces de marcador de techo
60 30A HVAC TRASERO [EXCEPTO H2]
60 QUEMACOCOS [H2]
61 25A QUEMACOCOS [EXCEPTO H2]
61 - VACÍO [H2]
62 30A Luces todoterreno
63 20A Toma de corriente auxiliar - Consola
64 30A Desempañador de la ventana trasera
65 15A Sistema de sujeción inflable suplementario
66 10A Encendido del controlador de la carrocería del camión
67 10A Controlador de control de clima
68 25A Limpiador/Lavador trasero
69 Encendedor de cigarrillos
70 15A Sistema de audio
71 15A OnStar R
72 30A Módulo de tracción total
73 15A Centro eléctrico de bus medio, sistema de control remoto universal para el hogar, asientos traseros calefaccionados
74 30A Amplificador de radio
75 15A No utilizado

Bloque de fusibles del ventilador de enfriamiento eléctrico auxiliar

Bloque de fusibles del ventilador de enfriamiento eléctrico auxiliar
N°ADescripción
- Relé 1 del ventilador de enfriamiento
- Relé 3 del ventilador de enfriamiento
- Relé 2 del ventilador de enfriamiento
1 Fusible del relé del ventilador de enfriamiento
2 Ventilador de enfriamiento
3 Fusible del ventilador de enfriamiento
