Cadillac Escalade / Fusibles 2009

Bloque de Fusibles del Tablero de Instrumentos

Bloque de Fusibles del Tablero de Instrumentos
N°ADescripción
- Disyuntor de Circuito de Ventana Eléctrica del Lado del Conductor
- Conexión del Arnés de la Puerta del Conductor
- Conector del Arnés
- Conector del Arnés
1 Asientos Traseros
2 Toma de Corriente Accesorio Trasera
3 Iluminación de Controles del Volante
4 Módulo de la Puerta del Conductor
5 Luces de Cúpula, Señal de Giro Lado del Conductor
6 Señal de Giro Lado del Conductor, Luz de Freno
7 Iluminación de Fondo del Tablero de Instrumentos
8 Señal de Giro Lado del Pasajero, Luz de Freno
9 Módulo de la Puerta del Pasajero, Desbloqueo del Pasajero
10 Cerradura de Puerta Eléctrica 2 (Función de Desbloqueo)
11 Cerradura de Puerta Eléctrica 2 (Función de Bloqueo)
12 Luces de Freno, Luz de Freno Montada en el Centro-Alta
13 Controles de Clima Traseros
14 Espejo Eléctrico
15 Módulo de Control de Carrocería (BCM)
16 Tomas de Corriente Accesorias
17 Luces Interiores
18 Cerradura de Puerta Eléctrica 1 (Función de Desbloqueo)
19 Entretenimiento de Asiento Trasero
20 Asistencia de Estacionamiento Trasera Ultrasónica, Portón Trasero Eléctrico
21 Cerradura de Puerta Eléctrica 1 (Función de Bloqueo)
22 Centro de Información del Conductor (DIC)
23 Limpiaparabrisas Trasero
24 Asientos Refrigerados
25 Módulo de Asiento del Conductor, Sistema de Entrada Sin Llave a Distancia
26 Cerradura de Puerta Eléctrica del Conductor (Función de Desbloqueo)

Bloque de Fusibles del Tablero de Instrumentos Central

Bloque de Fusibles del Tablero de Instrumentos Central
N°ADescripción
- Interruptor Automático de la Ventana Eléctrica del Lado del Pasajero
- Interruptor Automático del Asiento del Pasajero
- Interruptor Automático del Asiento del Conductor
- Ventana Trasera Deslizante
- Conector del Arnés de Carrocería 2
- Conector del Arnés de Carrocería 1
- Conector del Arnés de Carrocería 3
- Conector del Arnés del Techo 3
- Conector del Arnés del Techo 2
- Conector del Arnés del Techo 1
- Conector del Arnés de Equipamiento Especial

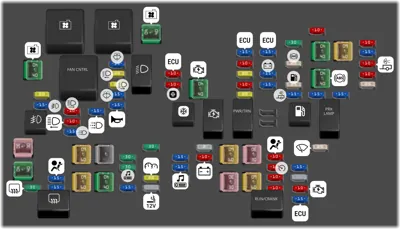

Bloque de Fusibles Bajo el Capó

Bloque de Fusibles Bajo el Capó
N°ADescripción
- Ventilador de Enfriamiento a Alta Velocidad
- Ventilador de Enfriamiento a Baja Velocidad
- Control del Ventilador de Enfriamiento
- Faros de Luz Baja
- Luces Antiniebla Delanteras
- Compresor de Aire Acondicionado
- Arrancador
- Tren Motriz
- Bomba de Combustible
- Luces de Estacionamiento
- Desempañador Trasero
- Energía Conmutada
1 10A Luz de Freno/Giro del Remolque Derecho
2 30A Control de Suspensión Electrónica de Estabilidad, Control Automático de Nivel de Escape
3 10A Luz de Freno/Giro del Remolque Izquierdo
4 15A Controles del Motor
5 15A Módulo de Control del Motor, Control del Acelerador
6 15A Controlador de Freno de Remolque
7 15A Limpiaparabrisas Delantero
8 10A Sensores de Oxígeno
9 25A Sistema de Frenos Antibloqueo 2
10 10A Luces de Reversa del Remolque
11 20A Faros de Luz Baja del Lado del Conductor
12 10A Módulo de Control del Motor (Batería)
13 20A Inyectores de Combustible, Bobinas de Encendido (Lado Derecho)
14 15A Módulo de Control de Transmisión (Batería)
15 10A Luces de Reversa del Vehículo
16 20A Faros de Luz Baja del Lado del Pasajero
17 10A Compresor de Aire Acondicionado
18 10A Sensores de Oxígeno
19 15A Controles de Transmisión (Encendido)
20 25A Bomba de Combustible
21 25A Módulo de Control del Sistema de Combustible
22 20A Lavador de Faros
23 15A Limpiaparabrisas Trasero
24 20A Inyectores de Combustible, Bobinas de Encendido (Lado Izquierdo)
25 15A Luces de Parqueo del Remolque
26 15A Luces de Parqueo del Lado del Conductor
27 15A Luces de Parqueo del Lado del Pasajero
28 15A Luces Antiniebla
29 15A Claxon
30 10A Faros de Luz Alta del Lado del Pasajero
31 15A Luces de Conducción Diurna (DRL)
32 10A Faros de Luz Alta del Lado del Conductor
33 15A Luces de Conducción Diurna 2
34 30A Techo Solar
35 2A Sistema de Encendido de Llave, Sistema Antirrobo
36 25A Limpiaparabrisas
37 30A Uso de Equipamiento Especial B2 (Batería)
38 15A Pedales Ajustables Eléctricos
39 10A Controles de Clima (Batería)
40 10A Sistema de Airbags (Encendido)
41 30A Amplificador
42 15A Sistema de Audio
43 10A Varios (Encendido), Control de Crucero
44 15A Liberación de la Puerta Trasera
45 15A Sistema de Airbags (Batería)
46 20A Tablero de Instrumentos
48 10A Control de Clima Auxiliar (Encendido)
49 Luz de Freno Central Alta (CHMSL)
50 30A Desempañador Trasero
51 15A Espejos Calefaccionados
52 15A Uso de Equipamiento Especial B1 (Batería)
53 Encendedor de Cigarrillos, Toma de Corriente Auxiliar
54 10A Relevador del Compresor de Control Automático de Nivel
55 10A Controles de Clima (Encendido)
56 15A Módulo de Control del Motor, Bomba de Combustible Secundaria (Encendido)
57 40A Ventilador de Enfriamiento 1
58 40A Compresor de Control Automático de Nivel
59 60A Sistema de Frenos Antibloqueo de Alta Resistencia
60 40A Ventilador de Enfriamiento 2
61 40A Sistema de Frenos Antibloqueo 1
62 40A Arrancador
63 30A Terminal 2 (Frenos de Remolque)
64 60A Centro Eléctrico Izquierdo 1
65 Estribos Eléctricos
66 60A Sistema de Lavado de Parabrisas Calefaccionado
67 30A Caja de Transferencia
68 40A Terminal 1 (Conector de Batería del Remolque)
69 60A Centro Eléctrico Medio 1
70 40A Ventilador de Control de Clima
71 30A Módulo de Puerta Trasera Eléctrica
72 60A Centro Eléctrico Izquierdo 2
