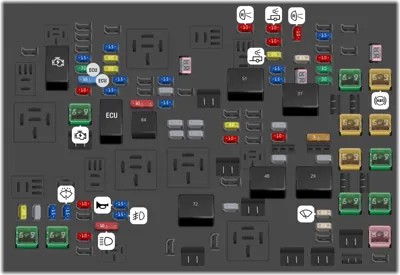

Bloque de Fusibles del Compartimento del Motor
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 30A | Estribos Eléctricos | |
| 2 | 60A | Bomba del Sistema de Frenos Antibloqueo | |
| 3 | 60A | BEC Interior LT1 | |
| 4 | 40A | MBS Pasajero | |
| 5 | 40A | Compresor de Nivelación de Suspensión | |
| 6 | 30A | Caja de Transferencia Electrónica 4WD | |
| 10 | 40A | Freno de Estacionamiento Eléctrico | |
| 13 | 60A | BEC Interior LT2 | |
| 14 | 60A | BEC Trasero 1 | |
| 17 | 40A | MBS Conductor | |
| 21 | 15A | Solenoide de Escape ALC | |
| 23 | 10A | Módulo de Control de Chasis Integrado | |
| 24 | 30A | Amortiguación en Tiempo Real | |
| 25 | 30A | Módulo de Potencia de la Bomba de Combustible | |
| 26 | 5A | Repuesto/Control de Voltaje Regulada por Batería | |
| 28 | Adaptador 2 | ||
| 29 | Relé Adaptador 2 | ||
| 30 | 25A | Limpiaparabrisas | |
| 31 | 25A | TIM | |
| 34 | 10A | Luces de Reversa | |
| 35 | 25A | Válvula del Sistema de Frenos Antibloqueo | |
| 36 | 30A | Frenos de Remolque | |
| 37 | Relé Adaptador 3 | ||
| 39 | 10A | Parada/Intermitente Derecho del Remolque | |
| 40 | 10A | Parada/Intermitente Izquierdo del Remolque | |
| 41 | 20A | Luces de Parqueo del Remolque | |
| 42 | 15A | Luces de Parqueo Derechas | |
| 43 | 15A | Luces de Parqueo Izquierdas | |
| 44 | Adaptador 3 | ||
| 45 | 10A | Control Automático de Nivelación Marcha/Arranque | |
| 47 | Adaptador 4 | ||
| 48 | Relé Adaptador 4 | ||
| 49 | 10A | Luces de Reversa | |
| 51 | Relé de Luces de Parqueo | ||
| 59 | 20A | Remolque Euro | |
| 60 | 10A | Control de Aire Acondicionado | |
| 63 | Adaptador 1 | ||
| 67 | 30A | Batería del Remolque | |
| 69 | RC Adaptador 3 y 4 | ||
| 70 | VBAT Adaptador 3 y 4 | ||
| 72 | Relé Adaptador 1 | ||
| 74 | 15A | Encendido del Módulo de Control del Motor | |
| 75 | Repuesto de Encendido Diverso | ||
| 76 | 15A | Encendido de la Transmisión | |
| 77 | RC Adaptador 1 y 2 | ||
| 78 | VBAT Adaptador 1 y 2 | ||
| 83 | 10A | RC Remolque Euro | |
| 84 | Relé de Marcha/Arranque | ||
| 87 | 15A | Motor | |
| 88 | 20A | Inyector A - Impar | |
| 89 | 20A | Inyector B - Par | |
| 90 | 15A | Sensor de Oxígeno B | |
| 91 | 15A | Control del Acelerador | |
| 92 | Relé del Módulo de Control del Motor | ||
| 93 | 15A | Claxon | |
| 94 | 15A | Luces Antiniebla | |
| 95 | 10A | Luces Altas | |
| 100 | 15A | Sensor de Oxígeno A | |
| 101 | 30A | Módulo de Control del Motor | |
| 102 | 15A | Módulo de Control del Motor/ Módulo de Control de la Transmisión | |
| 103 | 10A | Calefactor Interior Auxiliar | |
| 104 | 40A | Arrancador | |
| 107 | 10A | Persiana Aero | |
| 109 | 10A | Adaptador de Policía | |
| 112 | Relé del Arrancador | ||
| 114 | 15A | Limpiaparabrisas Delantero | |
| 115 | 15A | Limpiaparabrisas de la Ventana Trasera | |
| 116 | 40A | Ventilador de Refrigeración Izquierdo | |
| 121 | Faro HID Derecho | ||
| 122 | 20A | Faro HID Izquierdo | |
| 123 | 40A | Ventilador de Refrigeración Derecho |
Bloque de Fusibles del Tablero de Instrumentos (Izquierdo)
| N° | A | Descripción | |
|---|---|---|---|
| 4 | Toma de Corriente de Accesorios 1 | ||
| 5 | Energía de Accesorios Retenida/Accesorio | ||
| 6 | APO/BATERÍA | ||
| 7 | Abridor Universal de Puerta de Garaje/Espejo Retrovisor Interior | ||
| 8 | SEO Energía de Accesorios Retenida | ||
| 10 | Módulo de Control de Carrocería 3 | ||
| 11 | Módulo de Control de Carrocería 5 | ||
| 12 | Iluminación de Controles del Volante | ||
| 16 | Sensor de Encendido de Lógica Discreta | ||
| 17 | VPM | ||
| 18 | Módulo de Ventana de Espejo | ||
| 19 | Módulo de Control de Carrocería 1 | ||
| 20 | Refuerzo Frontal (si está equipado) | ||
| 24 | Encendido de Calefacción, Ventilación y Aire Acondicionado/Auxiliar de Calefacción, Ventilación y Aire Acondicionado | ||
| 25 | Encendido del Tablero de Instrumentos/Módulo de Diagnóstico de Sensores de Encendido | ||
| 26 | Columna Inclinable/SEO, Bloqueo de Columna Inclinable 1/SEO | ||
| 27 | Conector de Enlace de Datos/Módulo de Asiento del Conductor | ||
| 28 | Entrada Pasiva/Inicio Pasivo/Batería de Calefacción, Ventilación y Aire Acondicionado | ||
| 29 | Robo de Contenido | ||
| 33 | SEO/Control Automático de Nivel | ||
| 34 | Habilitación de Estacionamiento Pedal Ajustable Eléctrico (si está equipado) | ||
| 36 | R/C Misceláneo | ||
| 37 | Volante Calefaccionado | ||
| 38 | Bloqueo de Columna de Dirección 2 (si está equipado) | ||
| 39 | Batería del Tablero de Instrumentos | ||
| 42 | Remolque Euro (si está equipado) | ||
| 43 | Puertas Izquierdas | ||
| 44 | Asiento Eléctrico del Conductor | ||
| 46 | Asiento Derecho Calefaccionado/Refrigerado | ||
| 47 | Asiento Izquierdo Calefaccionado/Refrigerado | ||
| 50 | Toma de Corriente de Accesorios 2 | ||
| 52 | Relé de Energía de Accesorios Retenida/Accesorio | ||
| 53 | Relé de Marcha/Arranque |
Bloque de Fusibles del Tablero de Instrumentos (Derecho)
| N° | A | Descripción | |
|---|---|---|---|
| 4 | Toma de Corriente Accesorio 4 | ||
| 8 | Guantera | ||
| 12 | Controles del Volante | ||
| 13 | Módulo de Control de Carrocería 8 | ||
| 19 | Módulo de Control de Carrocería 4 | ||
| 20 | Entretenimiento del Asiento Trasero | ||
| 21 | Techo Solar | ||
| 26 | Info/Airbag | ||
| 27 | Repuesto/RF WDW RN SW | ||
| 28 | Detección de Obstáculos/USB | ||
| 29 | Radio | ||
| 36 | SEO B2 | ||
| 37 | SEO | ||
| 38 | Módulo de Control de Carrocería 2 | ||
| 39 | Inversor de Aire Acondicionado | ||
| 44 | Motor de Ventana de la Puerta Derecha | ||
| 45 | Ventilador Frontal | ||
| 46 | Módulo de Control de Carrocería 6 | ||
| 47 | Módulo de Control de Carrocería 7 | ||
| 48 | Amplificador | ||
| 49 | Asiento Delantero Derecho | ||
| 50 | Toma de Corriente Accesorio 3 | ||
| 52 | Retención de Potencia de Accesorios/Relé de Accesorios |
Bloque de Fusibles del Compartimento Trasero
| N° | A | Descripción | |
|---|---|---|---|
| - | Portón Trasero | ||
| - | Cristal del Portón | ||
| - | Luz Antiniebla Trasera (si está equipado) | ||
| - | Espejos Calefaccionados | ||
| - | No Identificado | ||
| - | No Identificado | ||
| - | No Identificado | ||
| - | No Identificado | ||
| - | No Identificado | ||
| - | No Identificado | ||
| - | No Identificado | ||
| - | No Identificado | ||
| - | No Identificado | ||
| - | No Identificado | ||
| - | No Identificado | ||
| - | No Identificado | ||
| - | No Identificado | ||
| 1 | Desempañador Trasero | ||
| 2 | Asiento Izquierdo de la Segunda Fila Calefaccionado | ||
| 3 | Asiento Derecho de la Segunda Fila Calefaccionado | ||
| 4 | Espejos Calefaccionados | ||
| 5 | Portón Trasero | ||
| 6 | Rotura de Cristal | ||
| 7 | Cristal del Portón | ||
| 8 | Lógica del Módulo del Portón Trasero | ||
| 9 | Limpiaparabrisas Trasero | ||
| 10 | Calefacción Trasera, Ventilación y Soplador de Aire Acondicionado | ||
| 11 | Segunda Fila de Asientos | ||
| 12 | Módulo del Portón Trasero | ||
| 13 | Tercera Fila de Asientos | ||
| 14 | Toma de Corriente Accesorio Trasero | ||
| 15 | Desempañador Trasero | ||
| 19 | Luz Antiniebla Trasera (si está equipado) |
