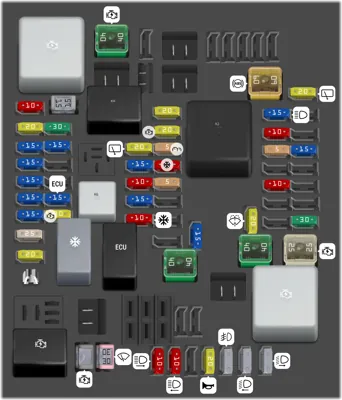

Bloque de Fusibles del Compartimento del Motor
| N° | A | Descripción | |
|---|---|---|---|
| - | 60A | Bomba del ABS | |
| - | 25A | Motor de arranque 1 | |
| - | 40A | Transformador CC CC 1 | |
| - | - | - | |
| - | - | - | |
| - | - | - | |
| - | 40A | Transformador CC CC 2 | |
| - | 40A | Motor de arranque 3 | |
| - | - | - | |
| - | - | - | |
| - | - | - | |
| - | 30A | Limpiaparabrisas delantero | |
| - | Motor de arranque 2 | ||
| - | 15A | Nivelación automática de faros/LED (si está equipado) | |
| - | 20A | Limpiaparabrisas trasero 1 | |
| - | - | - | |
| - | 15A | Nivelación automática de faros (si está equipado) | |
| - | - | - | |
| - | - | - | |
| - | - | - | |
| - | 30A | Módulo de control electrónico de frenos | |
| - | 15A | Luces de estacionamiento/remolque | |
| - | 10A | Luz de freno/giro derecha del remolque | |
| - | 5A | Bloqueo de la columna de dirección | |
| - | - | - | |
| - | 10A | Luz de freno/giro izquierda del remolque | |
| - | - | - | |
| - | - | - | |
| - | 20A | Bomba del lavaparabrisas | |
| - | Faro de luz baja derecho | ||
| - | Faro de luz baja izquierdo | ||
| - | Luces antiniebla | ||
| - | 20A | Bocina | |
| - | - | - | |
| - | 10A | Faro de luz alta izquierdo | |
| - | 10A | Faro de luz alta derecho | |
| - | 15A | Nivelación automática de faros (si está equipado) | |
| - | 20A | Módulo de control de la transmisión 1 | |
| - | 20A | Centro eléctrico del bus trasero izquierdo/Encendido | |
| - | 5A | tablero de instrumentos | |
| - | 10A | HVAC | |
| - | 5A | Pantalla de visualización frontal | |
| - | - | - | |
| - | - | - | |
| - | - | - | |
| - | - | - | |
| - | 20A | Limpiaparabrisas trasero 2 | |
| - | 15A | Espejo retrovisor interior/Remolque | |
| - | 10A | Módulo de control del sistema de combustible | |
| - | 15A | Volante calefaccionado | |
| - | 10A | Embrague del aire acondicionado | |
| - | 30A | Módulo de control del rango de la transmisión | |
| - | 15A | Bomba de refrigerante | |
| - | - | - | |
| - | - | - | |
| - | 15A | Módulo de control del motor/Encendido | |
| - | 20A | Módulo de control de la transmisión/Encendido | |
| - | 10A | BaterÃa del módulo de control del motor | |
| - | 20A | Módulo de control de la transmisión 2 | |
| - | 15A | Sensor O2 1/Persiana aerodinámica | |
| - | 15A | Módulo de control del motor - impar | |
| - | 15A | Sensor O2 2 | |
| - | 15A | Módulo de control del motor - par | |
| - | 15A | Tren motriz del módulo de control del motor 1 | |
| - | 25A | Tren motriz del módulo de control del motor 2 | |
| - | 20A | TRCM del tren motriz | |
| - | - | - | |
| - | - | - | |
| - | - | - | |
| - | - | - | |
| - | - | - | |
| - | - | - | |
| - | - | - | |
| - | - | - | |
| - | - | - | |
| - | - | - | |
| - | Motor de arranque 1 | ||
| - | Marcha/Arranque | ||
| - | Motor de arranque 3 | ||
| - | Faros automáticos/LED (si está equipado) | ||
| - | - | ||
| - | Bomba de refrigerante | ||
| - | Módulo de control del motor | ||
| - | Aire acondicionado | ||
| - | - | ||
| - | Motor de arranque 2 | ||
| - | - | - | |
| - | Herramienta para la extracción de los fusibles. |
Bloque de fusibles del tablero de instrumentos
| N° | A | Descripción | |
|---|---|---|---|
| - | 15A | Módulo de control de la carrocerÃa 6 | |
| - | 10A | Enlace de diagnóstico | |
| - | Bloqueo eléctrico de la columna de dirección | ||
| - | - | - | |
| - | LogÃstica | ||
| - | 15A | HVAC | |
| - | 15A | Módulo de control de la carrocerÃa 3 | |
| - | Pantalla de visualización frontal | ||
| - | Asiento delantero derecho calefaccionado | ||
| - | 10A | Airbag | |
| - | 10A | Sistema electrónico de rango de transmisión | |
| - | 30A | Amplificador | |
| - | 10A | Módulo de control de la carrocerÃa 7 | |
| - | Asiento delantero izquierdo calefaccionado | ||
| - | 5A | Banco de interruptores del tablero de instrumentos | |
| - | Techo corredizo | ||
| - | Módulo de control de la carrocerÃa 1 | ||
| - | 10A | Tablero de instrumentos | |
| - | - | - | |
| - | 20A | Entretenimiento del asiento trasero | |
| - | 15A | Módulo de control de la carrocerÃa 4 | |
| - | 10A | Infoentretenimiento | |
| - | 20A | Módulo de control de la carrocerÃa 2 | |
| - | 10A | Cargador USB/Módulo de carga inalámbrica | |
| - | 5A | Asistencia ultrasónica de estacionamiento | |
| - | 10A | CIM | |
| - | 10A | - | |
| - | 6A | Pantalla HVAC | |
| - | 15A | Radio | |
| - | Controles del volante | ||
| - | 40A | Soplador delantero | |
| - | Inversor de CA CC | ||
| - | 30A | Asiento eléctrico del conductor | |
| - | 30A | Asiento eléctrico del pasajero | |
| - | Alimentación IEC 1 de la baterÃa | ||
| - | Dirección asistida eléctrica | ||
| - | Entretenimiento del asiento trasero/Carga USB/Módulo de carga inalámbrica | ||
| - | Módulo de control de la carrocerÃa 8 | ||
| - | - | - | |
| - | - | ||
| - | - | ||
| - | Toma de corriente auxiliar/Encendedor |
Bloque de fusibles del compartimento trasero
| N° | A | Descripción | |
|---|---|---|---|
| - | - | - | |
| - | 30A | BaterÃa del remolque 1 | |
| - | 30A | Cinturón de seguridad del conductor | |
| - | 30A | Ventilador trasero | |
| - | 30A | Control de la tracción trasera | |
| - | 30A | Cinturón de seguridad del pasajero | |
| - | 30A | Ventana derecha | |
| - | 30A | Desempañador trasero | |
| - | 30A | Ventana izquierda | |
| - | - | - | |
| - | 10A | Reversa del remolque | |
| - | - | - | |
| - | - | - | |
| - | - | - | |
| - | - | - | |
| - | - | - | |
| - | 10A | Cámara | |
| - | 10A | Módulo del remolque | |
| - | 15A | Asientos ventilados | |
| - | - | - | |
| - | 20A | Conector del remolque | |
| - | - | - | |
| - | - | - | |
| - | 10A | Interruptor de la ventana del pasajero | |
| - | - | - | |
| - | 30A | Freno del remolque | |
| - | Asiento ventilado del conductor/Lumbar | ||
| - | 10A | Entrada pasiva/ Arranque pasivo | |
| - | - | - | |
| - | 10A | Ventilación del recipiente | |
| - | - | - | |
| - | 10A | Espejo calefaccionado | |
| - | - | - | |
| - | 10A | Modo lógico | |
| - | 20A | Módulo de control del sistema de combustible | |
| - | Asiento ventilado del pasajero/Lumbar | ||
| - | - | - | |
| - | 10A | Módulo de la ventana | |
| - | 15A | Cierre trasero | |
| - | 20A | Módulo de memoria del asiento | |
| - | 5A | Sensor de ocupación automático | |
| - | 20A | BaterÃa del remolque 2 | |
| - | - | - | |
| - | - | - | |
| - | 30A | Compuerta levadiza | |
| - | 20A | Asientos traseros calefaccionados | |
| - | - | - | |
| - | 10A | Rotura de vidrio | |
| - | - | - | |
| - | - | - | |
| - | - | - | |
| - | 10A | Módulo del sistema de amortiguación semiactiva | |
| - | 10A | Módulo de asistencia de estacionamiento trasero | |
| - | 10A | Cálculo de objeto externo | |
| - | - | - | |
| - | 5A | Abridor universal de puerta de garaje/Sensor de lluvia | |
| - | 5A | Disuasivo de robo | |
| - | - | ||
| - | - | ||
| - | APO trasero | ||
| - | - | ||
| - | - |
