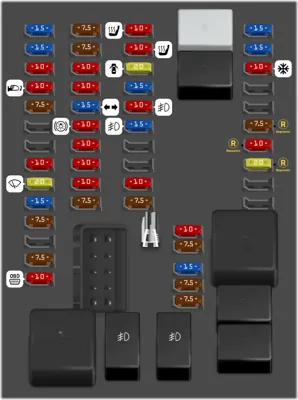

Herramienta para la extracción de los fusibles. |
| - |
|
|

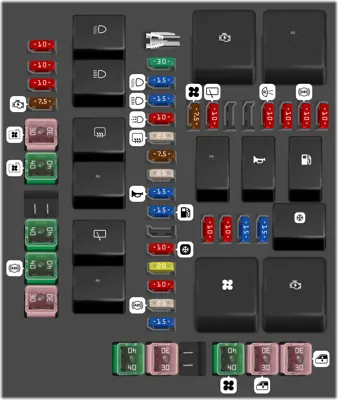

(LOW BEAM RELAY) Faros de luz baja |
| - |
|
|
(Hi BEAM RELAY) Faros de luz alta |
| - |
|
|
(REAR DEFROST RELAY) Desempañador trasero |
| - |
|
|
(C/ FAN RELAY (L)) Ventilador de Enfriamiento (Baja Velocidad) |
| - |
|
|
(REAR WIPER RELAY) Limpiaparabrisas trasero |
| - |
|
|
POWER WIN (DELAYED) RELAY |
| - |
|
|
(START RELAY) Sistema de arranque |
| - |
|
|
(C/ FAN RELAY (HI)) Ventilador de Enfriamiento (Alta velocidad) |
| - |
|
|
(MAIN RELAY) Fusible principal |
| - |
|
|
(HORN RELAY) Bocina |
| - |
|
|
(FUEL PUMP RELAY) Bomba de combustible |
| - |
|
|
(A/C COMP RELAY) Compresor de aire acondicionado |
| - |
|
|
(BLOWER RELAY) Motor soplador de AC |
| - |
|
|
(START RELAY) Sistema de arranque |
| 1 |
|
10A |
(L LOW BEAM) Faro izquierdo de luz baja |
| 2 |
|
10A |
(R LOW BEAM) Faro derecho de luz baja |
| 3 |
|
10A |
(MIRROR HEATER) Calefactor de espejo retrovisor |
| 4 |
|
7.5A |
(STARTER) Sistema de arranque |
| 5 |
|
30A |
(C/FAN (Low)) Ventilador del radiador velocidad baja |
| 6 |
|
40A |
(C/FAN (H)) Ventilador del radiador velocidad alta |
| 8 |
|
40A |
(IP B2+) Panel de instrumentos B2+ |
| 9 |
|
40A |
(ABS/ESP) Sistema de frenos antibloqueo |
| 10 |
|
30A |
(PEPS ACC IG1) Entrada passiva/partida passiva (botón de arranque) |
| 11 |
|
30A |
(MAIN RELAY) Fusible principal |
| 12 |
|
15A |
(LOW BEAM) Faros de luz baja |
| 13 |
|
15A |
(HIGH BEAM) Faros de luz alta |
| 14 |
|
10A |
(DR LAMP) Luz de Circulación Diurna |
| 15 |
|
25A |
(REAR DEFROST) Desempañador trasero |
| 16 |
|
7.5A |
(EBS) Sistema Electrónico de Frenado |
| 17 |
|
25A |
VACUUMP PUMP |
| 18 |
|
15A |
(HORN) Bocina |
| 19 |
|
15A |
(FUEL PUMP) Bomba de combustible |
| 21 |
|
10A |
(A/C COMP) Compresor de aire acondicionado |
| 22 |
|
20A |
(TCU) Unidad de control de transmisión |
| 23 |
|
10A |
(EMS ) Sistema de gestión del motor |
| 24 |
|
25A |
(ABS/ESP) Sistema de frenos antibloqueo |
| 25 |
|
15A |
(SPARE) Fusible de respuesto |
| 26 |
|
7.5A |
(BLOWER RLY COIL) Motor soplador de AC |
| 27 |
|
10A |
(REAR WIPER) Limpiaparabrisas trasero |
| 30 |
|
10A |
(BACK-UP LAMP) Luces de reversa |
| 31 |
|
10A |
(ALT/ BRAKE SW) Sistema de carga; Luces de freno |
| 32 |
|
10A |
ABS/ESP/EPS |
| 33 |
|
10A |
(EMS/TCU) Sistema de gestión del motor; Unidad de control de transmisión |
| 34 |
|
10A |
(RELAY COIL) Bobina del Relé |
| 35 |
|
10A |
(OXYGEN SENSOR) Sensor de óxigeno |
| 36 |
|
15A |
(ENG ECU/ SENSOR) Unidad de control del motor; Sensores |
| 37 |
|
15A |
(IGN COIL) Bobina de encendido |
| 38 |
|
40A |
PANEL DE INSTRUMENTOS B1+ |
| 39 |
|
30A |
PEPS IG2 PWR |
| 41 |
|
40A |
(BLOWER) Motor soplador de AC |
| 42 |
|
30A |
(L POWER WIN) Ventanilla Eléctrica Izquierda |
| 43 |
|
30A |
(R POWER WIND) Ventanilla Eléctrica Derecha |
