Caja de fusibles interior
| N° | A | Descripción | |
|---|---|---|---|
| - | Herramienta para la extracción de los fusibles. | ||
| - | Cierre del espejo retrovisor | ||
| - | Apertura del espejo retrovisor | ||
| - | Relé de cambio de marcha | ||
| - | Relé de retardo de ventana | ||
| - | Relé de luz de reversa | ||
| 1 | 7.5A | USB de techo | |
| 2 | 15A | Receptáculo de suministro de energía | |
| 3 | 10A | BCM de audio | |
| 4 | 10A | Espejo retrovisor | |
| 5 | 7.5A | USB trasero | |
| 8 | 20A | Motor del limpiaparabrisas delantero (FR) | |
| 9 | 10A | Motor de lavado delantero (FR) y trasero (RR) | |
| 10 | 10A | Limpiaparabrisas trasero | |
| 11 | 10A | Techo solar | |
| 15 | 7.5A | Gateway B+ | |
| 16 | 10A | Diagnóstico | |
| 17 | 10A | Pantalla de instrumentos B+ | |
| 18 | 10A | BCM B+ | |
| 19 | 10A | Módulo de control PEPS | |
| 21 | 15A | Luz de giro | |
| 22 | 7.5A | Interruptor de recordatorio de llave | |
| 23 | 10A | ESCL B+ | |
| 27 | 7.5A | Señal de arranque | |
| 30 | 25A | Motor del techo solar | |
| 31 | 20A | Bloqueo de la compuerta | |
| 32 | 10A | Relé de retardo de ventana | |
| 33 | 10A | Luz antiniebla trasera | |
| 34 | 10A | Plegado del espejo retrovisor | |
| 37 | 10A | REPUESTO | |
| 38 | 15A | REPUESTO | |
| 39 | 20A | REPUESTO | |
| 40 | 10A | Módulo de control del airbag | |
| 41 | 10A | Sensor solar BCM | |
| 42 | 10A | Pantalla de instrumentos | |
| 43 | 15A | Caja ER | |
| 44 | 10A | Interruptor SAS STT | |
| 45 | 10A | Luz de reversa | |
| 46 | 10A | ESCL | |
| 47 | 15A | Energía Eco | |
| 48 | 15A | Audio B+ | |
| 49 | 10A | Conector de aire acondicionado |

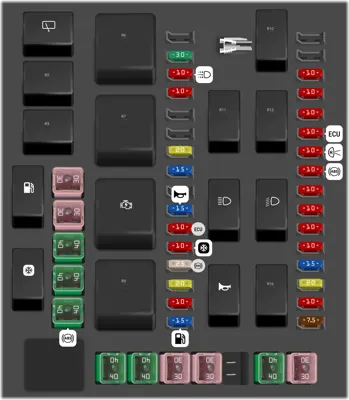

Caja de fusibles del compartimento del motor
| N° | A | Descripción | |
|---|---|---|---|
| - | Abrazadera de Fusible | ||
| - | Limpiaparabrisas Trasero | ||
| - | Ventilador de Refrigeración Velocidad Baja | ||
| - | Luz de Posición | ||
| - | Bomba de Combustible | ||
| - | Compresor del aire acondicionado | ||
| - | Ventilador de Refrigeración Velocidad Alta | ||
| - | Tren de Potencia | ||
| - | Motor de Arranque | ||
| - | Accionamiento del aire acondicionado | ||
| - | Desempañador Trasero | ||
| - | Luz Diurna D | ||
| - | Luz Diurna I | ||
| - | Luz Alta | ||
| - | Luz Baja | ||
| - | Bocina | ||
| - | Principal | ||
| 1 | 30A | Interruptor de Ventana I | |
| 2 | 30A | Interruptor de Ventana D | |
| 3 | 40A | Accionamiento del aire acondicionado | |
| 4 | 40A | Ventilador de Refrigeración (ALTA) | |
| 5 | 40A | ABS / ESP | |
| 7 | 30A | Relé de Desempañador | |
| 8 | 10A | Luz Diurna | |
| 9 | 10A | Luz de Freno | |
| 12 | 20A | TCU | |
| 13 | 15A | Luz de Posición | |
| 15 | 15A | Bocina | |
| 16 | 10A | ECU | |
| 17 | 10A | Compresor | |
| 18 | 25A | ABS / ESP | |
| 19 | 20A | Luz Baja | |
| 20 | 10A | Luz Alta | |
| 21 | 15A | Bomba de Combustible | |
| 24 | 10A | Luz de Posición I | |
| 25 | 10A | Luz de Posición D | |
| 27 | 10A | ECU/TCU | |
| 28 | 10A | Luz de Reversa | |
| 29 | 10A | ABS / ESP / EPS | |
| 30 | 10A | Respuesta ST | |
| 32 | 10A | Luz Baja D | |
| 33 | 10A | Luz Baja I | |
| 34 | 15A | Sensor Lambda | |
| 35 | 20A | Bobina de Encendido | |
| 36 | 10A | Tanque de Carbón | |
| 37 | 7.5A | Bobina RLY | |
| 38 | 40A | IP B1+ | |
| 39 | 40A | Interruptor de Arranque | |
| 40 | 30A | Interruptor de Arranque | |
| 41 | 30A | Ventilador de Refrigeración (BAJA) | |
| 43 | 40A | IP B2+ | |
| 44 | 30A | Relé Principal | |
| 45 | Caja de Fusibles de Batería 70 |
