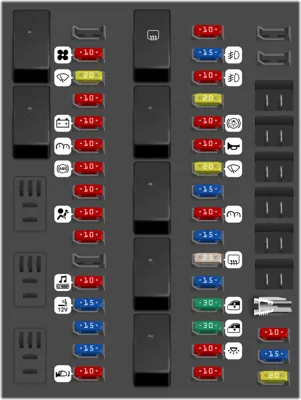

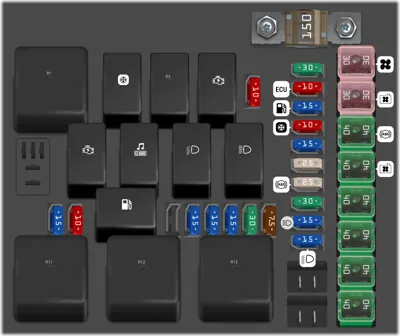

(Blower Relay) Relé del soplador (ventilador de cabina) |
| - |
|
|
(A/C Comp Relay) Relé del compresor de aire acondicionado |
| - |
|
|
(Drive Relay) Relé del tren motriz / transmisión |
| - |
|
|
(ST Relay) Relé de arranque |
| - |
|
|
(Starter Relay) Relé de motor de arranque |
| - |
|
|
(Speaker Relay) Relé de altavoces / sistema de sonido |
| - |
|
|
(LO Beam Relay) Relé de luces bajas |
| - |
|
|
(HI Beam Relay) Relé de luces altas |
| - |
|
|
(Fuel Pump Relay) Relé de la bomba de combustible |
| - |
|
|
(Main Relay) Relé principal del sistema eléctrico |
| - |
|
|
(Radiator Fan Relay HI) Relé del ventilador del radiador (alta velocidad) |
| - |
|
|
(Radiator Fan Relay LO) Relé del ventilador del radiador (baja velocidad) |
| 1 |
|
15A |
STANDBY 1 |
| 2 |
|
10A |
STANDBY 2 |
| 4 |
|
15A |
CONTROL BAT |
| 5 |
|
15A |
(IGN COIL) Bobina de encendido |
| 6 |
|
15A |
(INJECTOR) Inyectores de combustible |
| 7 |
|
30A |
DRIVE CONTROL |
| 8 |
|
7.5A |
ST CONTROL |
| 9 |
|
10A |
B+ SNSR |
| 10 |
|
30A |
(MAIN RELAY) Fusible principal |
| 11 |
|
10A |
ECU / DIAGNOSE |
| 12 |
|
15A |
(FUEL PUMP) Bomba de combustible |
| 13 |
|
10A |
(A/C COMP) Compresor de aire acondicionado |
| 14 |
|
15A |
SPEAKER |
| 15 |
|
25A |
(SUN ROOF) Techo solar |
| 16 |
|
25A |
(ABS) Sistema de frenos antibloqueo |
| 17 |
|
30A |
STRATER MOTOR |
| 18 |
|
15A |
(HI BEAM) Faros de luz alta |
| 19 |
|
15A |
(LO BEAM) Faros de luz baja |
| 22 |
|
30A |
(BLOWER) Motor soplador de AC |
| 23 |
|
30A |
(FAN-LOW) Ventilador del radiador velocidad baja |
| 24 |
|
40A |
(ABS/ESP) Sistema de frenos antibloqueo |
| 25 |
|
40A |
(FAN-HIGH) Ventilador del radiador velocidad alta |
| 26 |
|
40A |
IP-BOX1 |
| 27 |
|
40A |
(IGN SW A) Interruptor de encendido |
| 28 |
|
40A |
(IGN SW B) Interruptor de encendido |
| 29 |
|
40A |
IP-BOX2 |
| 30 |
|
150A |
(MAIN) Fusible principal |
