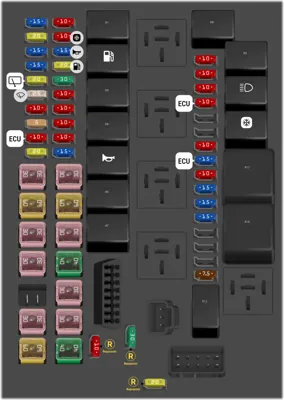

Caja de fusibles en el motor
| N° | A | Descripción | |
|---|---|---|---|
| - | Conector para el escaner de diagnóstico (OBD1) | ||
| - | 15A | BDC 8 | |
| - | 20A | BDC 1 | |
| - | 15A | BDC 7 | |
| - | 15A | BDC 3 | |
| - | 20A | Limpiaparabrisas-Trasero | |
| - | 25A | Limpiaparabrisas-Delantero | |
| - | 10A | Freno | |
| - | 5A | Sensor de acumulador | |
| - | 10A | ECU | |
| - | 20A | TCU | |
| - | 10A | Control de puerta trasera eléctrica | |
| - | 10A | Relé del compresor | |
| - | 15A | Claxon | |
| - | 20A | Bomba de combustible | |
| - | 30A | Relé principal | |
| - | 10A | BDC 6 | |
| - | 10A | BDC 5 | |
| - | 10A | BDC 4 | |
| - | 10A | BDC 2 | |
| - | 15A | Luz de luces altas | |
| - | 10A | Repuesto | |
| - | 30A | Repuesto | |
| - | 20A | Repuesto | |
| - | 10A | TCU | |
| - | 10A | IACC | |
| - | 10A | EPB | |
| - | 10A | ECU | |
| - | 10A | Bobina de relé | |
| - | 15A | ECU | |
| - | 10A | Interruptor de freno | |
| - | 15A | Sensor del motor | |
| - | 15A | Bobina de encendido | |
| - | 15A | Bomba del motor | |
| - | 7.5A | Calefacción del espejo retrovisor | |
| - | 30A | Desempañador trasero | |
| - | 60A | Caja de fusibles del tablero de instrumentos 2 | |
| - | 30A | Control de ventanas 1 | |
| - | 30A | Control de ventanas 2 | |
| - | 30A | Calefacción del vidrio delantero | |
| - | 60A | EPBi | |
| - | 30A | Control de puerta trasera eléctrica | |
| - | 60A | Caja de fusibles del tablero de instrumentos 1 | |
| - | 30A | ACC/IG1 | |
| - | 40A | Conducción de aire acondicionado | |
| - | 30A | Calefacción del vidrio delantero | |
| - | 30A | Relé de arranque | |
| - | 40A | EPBi | |
| - | Relé de calefacción del parabrisas delantero (izquierdo) | ||
| - | Relé de la bomba de combustible | ||
| - | Relé del motor del limpiaparabrisas-Delantero 2 | ||
| - | Relé del motor del limpiaparabrisas-Delantero 1 | ||
| - | Claxon | ||
| - | Relé de arranque 2 | ||
| - | Motor del limpiaparabrisas-Trasero | ||
| - | Relé de calefacción del parabrisas delantero (derecho) | ||
| - | Relé del desempañador trasero | ||
| - | Relé de luz de luces altas | ||
| - | Relé del compresor | ||
| - | Relé de arranque 1 | ||
| - | Relé de conducción de aire acondicionado | ||
| - | Relé principal |
Compartimiento Interno
| N° | A | Descripción | |
|---|---|---|---|
| - | Herramienta para la extracción de los fusibles. | ||
| 1 | 7.5A | Receptor RF | |
| 2 | 10A | Puerto de diagnóstico | |
| 3 | 15A | Conjunto de cambio/controlador electrónico de cambio | |
| 4 | 10A | Conector giratorio/tablero de instrumentos | |
| 5 | 20A | Controlador de audio y vídeo | |
| 7 | 10A | Panel de control central | |
| 8 | 10A | Asistente de carril trasero izquierdo y derecho | |
| 10 | 20A | Controlador de techo corredizo | |
| 11 | 10A | Sensor de lluvia y luz ambiental/ETC | |
| 12 | 10A | Interruptor de caja de control central/EPB | |
| 13 | 15A | Calefacción del asiento del conductor | |
| 14 | 10A | Calefacción trasera | |
| 23 | 10A | Llamada de emergencia SOS - Unidad de Control de la Transmisión TCU | |
| 28 | 7.5A | Caja de interruptores del tablero de instrumentos | |
| 29 | 10A | Controlador de audio y vídeo Icar-BDC | |
| 30 | 10A | Grabadora de conducción con carga USB | |
| 31 | 15A | Toma de corriente | |
| 32 | 10A | Carga trasera USB/inalámbrica | |
| 35 | 10A | Controlador de airbag | |
| 36 | 10A | Controlador de ventanillas del coche | |
| 37 | 10A | Controlador EPS | |
| 38 | 10A | Caja de interruptores Icar-BDC/Tablero | |
| 39 | 7.5A | Controlador de radar de marcha atrás | |
| 40 | 10A | Interruptor de asistente de carril/ventana principal | |
| 41 | 7.5A | ETC | |
| 42 | 10A | Calefacción trasera | |
| 44 | 10A | Conjunto de cambio/controlador electrónico de cambio | |
| 45 | 10A | Controlador Tianmi de salida de carril/normal | |
| 46 | 10A | Interruptor combinado de limpiaparabrisas Icar-BDC | |
| 47 | 10A | Calefacción del asiento del conductor | |
| 48 | 10A | Panel de control central/tablero de instrumentos/Generador de iones | |
| 53 | 30A | SB15 Asiento eléctrico del conductor | |
| 54 | 30A | SB16 Asiento eléctrico de pasajero |
