Panel de fusibles interior [1.5L]

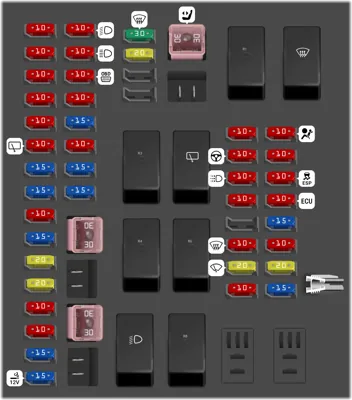

N°	A	Descripción
-	10A	GW-1
-	10A	(ESCL) Bloqueo de dirección
-	10A	(PEPS) Entrada passiva/partida passiva (botón de arranque)
-	10A	(BRAKE LP) Luces de freno
-	10A	AC (SW)
-	10A	Back WIP
-	15A	(F FOG LP) Luces antiniebla delanteras
-	15A	(POSITION LP) Luces de estacionamiento
-	10A	AC (CU)
-	15A	TRUNLP & BCM - 1
-	20A	(SUN-ROOF) Techo solar
-	20A	PASTE NBR
-	10A	DVR
-	10A	BCM - 2 DVD - 1
-	15A	(CIGAR) Encendedor de cigarrillos / enchufes de corriente
-	15A	(12v POWER) Enchufes de corriente auxiliares
-	10A	(LOW BEAM) Faros de luz baja
-	10A	HIGH BEAM
-	10A	DIAGNOSE
-	10A	TP-1 & F RADAR S
-	15A	(BCM - 3) Módulo de control del cuerpo
-	10A	RF RECIEVER
-	15A	MTR & HORN
-	15A	DVD - 2
-	30A	(DEF) Desempañador trasero
-	20A	DSDS
-	10A	GW-2
-	10A	(EPS) Dirección asistida eléctrica
-	10A	(DRL) Luces de circulación diurna
-	10A	STT
-	10A	(DEF) Desempañador trasero
-	20A	(WIPER) Limpiaparabrisas
-	10A	(SUNROOF) Techo solar
-	10A	(SRS) Airbag
-	10A	TP-3 & BCM - 1
-	10A	(ESP) Control electrónico de estabilidad
-	10A	(ECU) Unidad de control del motor
-	15A	(TCU) Unidad de control de transmisión
-	10A	AC(SW) AC (CU)
-	20A	RADAR
-	15A	(ESCL) Bloqueo de dirección
-	30A	(F POWER WINDOW) Ventanas eléctricas
-	30A	(R POWER WINDOW) Ventanas eléctricas
-	30A	(POWER SEATS) Asiento de ajuste eléctrico
-		Herramienta para la extracción de los fusibles.
-		GEAR LEVER RELAY (ONLY AT)
-		(DEF RELAY) Desempañador trasero
-		(POSITION LP RELAY) Luces de estacionamiento
-		LF FOG LP RELAY
-		(RR WIPER RELAY) Limpiaparabrisas trasero
-		RF FOG LP RELAY
-		(LOW BEAM RELAY) Faros de luz baja
-		HIGF BEAM RELAY

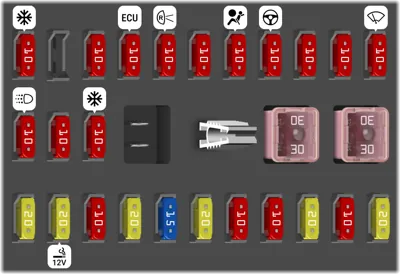

N°	A	Descripción
1	10A	(AC-1) Sistema de aire acondicionado
2	-	(EMPTY) Vacío
3	10A	1P-1 & BCM 1
4	10A	(ECU) Unidad de control del motor
5	10A	(BACK UP LIGHT) Luces de reversa
6	10A	(ABS ESP) Sistema de frenos antibloqueo
7	10A	(SRS) Airbag
8	10A	(EPS) Dirección asistida eléctrica
9	10A	(SUN ROOF 1) Techo solar
10	10A	BLOWER RLY & DEF RLY
11	10A	(WIP) Limpiaparabrisas
12	10A	(DRL) Luces de circulación diurna
13	10A	(MIR SW) Espejos eléctricos
14	10A	(AC-2) Sistema de aire acondicionado
15	20A	(CIGAR) Encendedor de cigarrillos / enchufes de corriente
16	20A	(12V POWER) Enchufes de corriente auxiliares
17	10A	BCU 2 & DVD 1
18	20A	DVD 2 & AC3
19	15A	(BCM 3) Módulo de control del cuerpo
20	20A	FASTENER
21	10A	(BRAKE LP) Luces de freno
22	10A	(IP-2) Cuadro de instrumentos
23	20A	ROOF LP & TRUNK LP & POWER WINDOWSV
24	10A	BCM 1 & DIAGNOSE
25	20A	(SUN ROOF 2) Techo solar
26	-	(EMPTY) Vacío
27		TOOL
28	30A	(F POWER WINDOW) Ventanas eléctricas
29	30A	(R POWER WINDOW) Ventanas eléctricas

N°	A	Descripción
-		(FUSEPULLER) Sacafusibles
-		(F FOG LAMP) Luces antiniebla delanteras
-		(HORN) Bocina
-		(FUEL PUMP) Bomba de combustible
-		(REAR DEFOG) Desempañador trasero
-		(POSITION LP) Luces de estacionamiento
-		(A/C COMP) Compresor de aire acondicionado
-		(BLOWER) Motor soplador de AC
-		(FAN H) Electroventilador de enfriamiento
-		(FAN L) Electroventilador de enfriamiento
-		(MAIN) Fusible principal
1	20A	(IGN COIL/INJ) Bobina de encendido
2	10A	(OXYGEN SNSR) Sensor de oxígeno
17	30A	(REAR DEFOG) Desempañador trasero
18	15A	(HORN) Bocina
19	10A	(FUEL PUMP) Bomba de combustible
20	10A	(A/C COMP) Compresor de aire acondicionado
21	15A	(F FOG LP) Luces antiniebla delanteras
22	30A	(MAIN RELAY) Fusible principal
23	10A	(ESP 2) Control electrónico de estabilidad
24	20A	(ESP 1) Control electrónico de estabilidad
25	15A	(HEADLIGHT R) Faro derecho
26	15A	(HEADLIGHT L) Faro izquierdo
27	10A	(ECU) Unidad de control del motor
28	15A	(POSITION LP) Luces de estacionamiento
35	30A	(BLOWER) Motor soplador de AC
36	30A	(FAN) Electroventilador de enfriamiento
37	40A	(ABS (ESP)) Sistema de frenos antibloqueo
38	60A	P ELECTRIC BOX
39	30A	IGN SWITCH B2
40	40A	IGN SWITCH B1
41	20A	(SPARE) Fusible de respuesto
42	15A	(SPARE) Fusible de respuesto
43	10A	(SPARE) Fusible de respuesto

N°	A	Descripción
-		EXTRACTOR DE FUSIBLES
-		RELÉ DE LIMPIAPARABRISAS DEL.
-		RELÉ DE ARRANQUE 2
-		RELÉ DE BOMBA DE COMBUSTIBLE
-		RELÉ DE BOCINA
-		RELÉ DE LIMPIAPARABRISAS DEL. (H/L)
-		COMPR. DE aire acondicionado
-		VENTILADOR DE CALEFACCIÓN
-		RELÉ DE VENTILADOR H
-		RELÉ DE VENTILADOR L
-		RELÉ PRINCIPAL
1	20A	SENSOR DE OXÍGENO/INY
2	15A	BOBINA DE ENCENDIDO
17	15A	BOCINA
18	-	VACÍO
19	10A	BOMBA DE COMBUSTIBLE
20	10A	COMPR. DE aire acondicionado
21	-	VACÍO
22	30A	RELÉ PRINCIPAL
23	10A	CORRIENTE DÉBIL ESP
24	20A	ESP
25	15A	FARO DERECHO
26	15A	FARO IZQUIERDO
27	10A	ECU
28	20A	(H/L) LIMPIAPARABRISAS DEL.
29	10A	SENSOR DE BATERÍA
30	25A	BOMBA DE VACÍO
35	30A	SOPLADOR
36	40A	VENTILADOR
37	40A	ABS (ESP)
38	60A	CAJA ELÉCTRICA P
39	30A	INTERRUPTOR DE ENCENDIDO B2+
40	40A	INTERRUPTOR DE ENCENDIDO B1+
41	20A	REPUESTO
42	15A	REPUESTO
43	10A	REPUESTO
