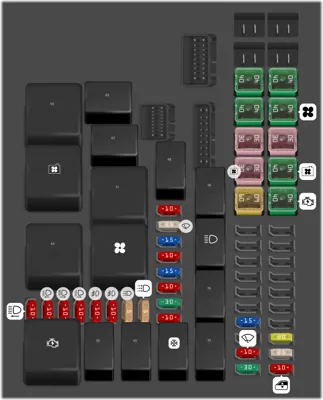

Conectar al arnés del motor 1 |
| - |
|
|
Conectar al arnés del motor 3 |
| - |
|
|
Conectar al arnés del motor 2 |
| 1 |
|
10A |
Ventana eléctrica |
| 2 |
|
30A |
Relé principal |
| 3 |
|
25A |
Calefaccionado del limpiaparabrisas |
| 4 |
|
10A |
Limpiaparabrisas delantero |
| 5 |
|
20A |
Interruptor de arranque A |
| 8 |
|
15A |
Interruptor de arranque A |
| 21 |
|
40A |
Arrancador |
| 22 |
|
60A |
Relé de precalentamiento |
| 23 |
|
40A |
Ventilador de alta velocidad |
| 24 |
|
30A |
Ventilador de alta velocidad |
| 25 |
|
30A |
ABS_B, ECSI_A |
| 26 |
|
30A |
ABS_A, ECSI_A |
| 27 |
|
40A |
Motor del soplador |
| 28 |
|
40A |
Relé IG1 |
| 29 |
|
40A |
Relé ACC |
| 30 |
|
40A |
Relé IG2 |
| 35 |
|
|
Relé IG2 |
| 36 |
|
|
Relé ACC |
| 37 |
|
|
Relé de luces altas |
| 38 |
|
|
Relé del interruptor de ventana eléctrica |
| 39 |
|
|
Relé del compresor |
| 40 |
|
10A |
SCR especĂfico de PSA |
| 41 |
|
30A |
SCR especĂfico de PSA |
| 42 |
|
10A |
ECU-A |
| 43 |
|
15A |
ECU-B |
| 44 |
|
10A |
ECU-C |
| 45 |
|
15A |
ECU-D |
| 46 |
|
25A |
Limpiaparabrisas |
| 47 |
|
10A |
Interruptor de accesorios |
| 48 |
|
|
Relé de limpiaparabrisas de baja velocidad |
| 49 |
|
|
Relé del ventilador derecho de baja velocidad |
| 50 |
|
|
Relé del ventilador izquierdo de baja velocidad |
| 51 |
|
|
Relé del arrancador |
| 52 |
|
5A |
Luz diurna derecha |
| 53 |
|
5A |
Luz diurna izquierda |
| 54 |
|
10A |
Luz antiniebla delantera derecha |
| 55 |
|
10A |
Luz antiniebla delantera izquierda |
| 56 |
|
10A |
Luz baja derecha |
| 57 |
|
10A |
Luz alta derecha |
| 58 |
|
10A |
Luz baja izquierda |
| 59 |
|
10A |
Luz alta izquierda |
| 60 |
|
|
Relé del motor del soplador |
| 61 |
|
|
Relé IG1 |
| 62 |
|
|
Relé del calefaccionado del combustible (Diesel) |
| 63 |
|
|
Relé de limpiaparabrisas de alta velocidad |
| 64 |
|
|
Relé de precalentamiento |
| 65 |
|
|
Relé del ventilador de alta velocidad |
| 66 |
|
|
Relé principal |
