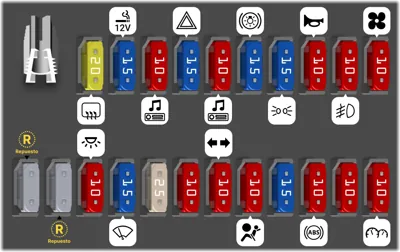

Fusiblera del habitáculo (Ver. 1)
| N° | A | Descripción | |
|---|---|---|---|
| - | Herramienta para la extracción de los fusibles. | ||
| 1 | 10A | Ventilador del aire acondicionado | |
| 2 | 10A | Luz antiniebla trasera | |
| 3 | 10A | Bocina | |
| 4 | 15A | Luz de posición | |
| 5 | 15A | Luz de freno | |
| 6 | 10A | Audio | |
| 7 | 15A | Balizas, luces de emergencia | |
| 8 | 10A | Audio | |
| 9 | 15A | Encendedor de cigarrillos, toma de 12V | |
| 10 | 20A | Desempañador trasero | |
| 11 | 10A | Tablero | |
| 13 | 10A | ABS | |
| 14 | 15A | Comutadora de motor (ECU) | |
| 15 | 10A | Air bag | |
| 16 | 10A | Luces intermitentes | |
| 17 | 10A | Antirrobo | |
| 18 | 25A | Antirrobo | |
| 19 | 15A | Limpiaparabrisa | |
| 20 | 10A | Luz interior | |
| 21 | Repuesto | ||
| 22 | Repuesto |

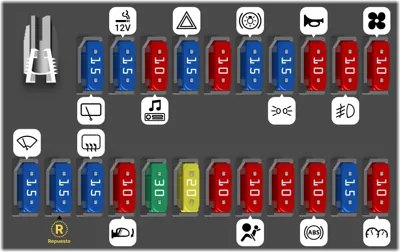

Fusiblera del habitáculo (Ver. 2)
| N° | A | Descripción | |
|---|---|---|---|
| - | Herramienta para la extracción de los fusibles. | ||
| 1 | 10A | Ventilador del aire acondicionado | |
| 2 | 10A | Luz antiniebla trasera | |
| 3 | 10A | Bocina | |
| 4 | 15A | Luz de posición | |
| 5 | 15A | Luz de freno | |
| 6 | 10A | Luuz interior | |
| 7 | 15A | Balizas, luces de emergencia | |
| 8 | 10A | Audio | |
| 9 | 15A | Encendedor de cigarrillos, toma de 12V | |
| 10 | 15A | Limpiador vidrio trasero | |
| 11 | 10A | Tablero | |
| 13 | 10A | ABS | |
| 14 | 10A | Comutadora de motor (ECU) | |
| 15 | 10A | Air bag | |
| 16 | 10A | Luces de giro intermitentes | |
| 17 | 20A | Antirrobo | |
| 18 | 30A | Antirrobo | |
| 19 | 10A | espejos eléctricos | |
| 20 | 15A | desempañador trasero | |
| 21 | 15A | Repuesto | |
| 22 | 15A | Limpiaparabrisa |

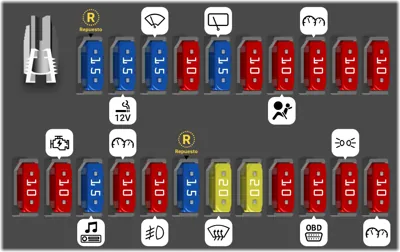

Fusiblera del habitáculo (Ver. 3)
| N° | A | Descripción | |
|---|---|---|---|
| - | EXTRACTOR DE FUSIBLES | ||
| 1 | 10A | RESPALDO (B UP)/CIERRE CENTRALIZADO (CSD)/ALTERNADOR (ALTOR) | |
| 2 | 10A | UNIDAD DE CONTROL ELECTRÓNICO (ECU) | |
| 3 | 10A | MÓDULO DE CONTROL DE CARROCERÍA (BCM)/INMOVILIZADOR (IMM)/TABLERO DE INSTRUMENTOS | |
| 4 | 10A | BOLSA DE AIRE / DESACTIVACIÓN DE BOLSA DE AIRE DEL PASAJERO (PAB OFF) | |
| 5 | 10A | SISTEMA DE FRENOS ANTIBLOQUEO (ABS)/INTERRUPTOR DE FRENO | |
| 6 | 15A | LAVADORA/LIMPIAPARABRISAS TRASERO/TECHO SOLAR | |
| 7 | 10A | BOBINA DEL RELÉ DEL VENTILADOR | |
| 8 | 15A | LIMPIAPARABRISAS DELANTERO | |
| 9 | 15A | ENCENDEDOR DE CIGARRILLOS | |
| 10 | 15A | REPUESTO | |
| 11 | 10A | LUZ DE POSICIÓN IZQUIERDA/LICENCIA (PLACA)/TABLERO DE INSTRUMENTOS | |
| 12 | 10A | LUZ DE POSICIÓN DERECHA/LUZ TRASERA/AJUSTADO | |
| 13 | 10A | DIAGNÓSTICO | |
| 14 | 10A | INTERRUPTOR DE FRENO | |
| 15 | 20A | TECHO SOLAR | |
| 16 | 20A | RELÉ DEL DESEMPAÑADOR | |
| 17 | 15A | REPUESTO | |
| 18 | 10A | LUZ ANTINIEBLA TRASERA | |
| 19 | 10A | TABLERO DE INSTRUMENTOS | |
| 20 | 15A | AUDIO | |
| 21 | 10A | RELÉ DE ARRANQUE | |
| 22 | 10A | INTERRUPTOR DE ESPEJO RETROVISOR |
Fusiblera del motor
| N° | A | Descripción | |
|---|---|---|---|
| - | (MAIN RELAY) Fusible principal | ||
| - | RELAY FUEL PUMP | ||
| - | (H/LP HI RELAY) Faros de luz alta | ||
| - | (H/LP LO RELAY) Faros de luz baja | ||
| - | RELAY C/FAN (LO ) | ||
| - | (BLOWER RELAY) Motor soplador de AC | ||
| - | (C/FAN HI RELAY) Ventilador del radiador velocidad alta | ||
| - | (FRT FOG RELAY) Luces antiniebla delanteras | ||
| - | 15A | I/P BATTERY | |
| - | (SPARE) Fusible de respuesto | ||
| - | 15A | (TCU BATTERY) Unidad de control de transmisión | |
| - | 30A | (FUEL PUMP) Bomba de combustible | |
| - | 30A | (MAIN RELAY) Fusible principal | |
| - | 20A | (C/FAN (LO)) Ventilador del radiador velocidad baja | |
| - | 15A | (FRONT FOG LAMP) Luces antiniebla delanteras | |
| - | 10A | (ECU) Unidad de control del motor | |
| - | 20A | (BLOWER) Motor soplador de AC | |
| - | 30A | (BLOWER) Motor soplador de AC | |
| - | 15A | (O2 SENSOR) Sensor de oxígeno | |
| - | 10A | (ILL. RH) Iluminación | |
| - | 10A | (ILL. LH) Iluminación | |
| - | 10A | (H/L HI RH) Faro derecho de luz alta | |
| - | 10A | (H/L HI LH) Faro izquierdo de luz alta | |
| - | 10A | (H/L LO RH) Faro derecho de luz baja | |
| - | 10A | (H/L LO LH) Faro izquierdo de luz baja | |
| - | Herramienta para la extracción de los fusibles. | ||
| - | 30A | (ABS) Sistema de frenos antibloqueo | |
| - | 30A | (ABS) Sistema de frenos antibloqueo | |
| - | 30A | (BCM) Módulo de control del cuerpo | |
| - | 30A | (C/FAN (H1)) Ventilador del radiador velocidad alta | |
| - | 30A | (IGN SW) Interruptor de encendido | |
| - | 30A | (IP) Cuadro de instrumentos | |
| - | (SPARE) Fusible de respuesto | ||
| - | (SPARE) Fusible de respuesto | ||
| - | (SPARE) Fusible de respuesto | ||
| - | (SPARE) Fusible de respuesto |
Fusiblera del motor (Ver. 2)
| N° | A | Descripción | |
|---|---|---|---|
| - | Herramienta para la extracción de los fusibles. | ||
| - | Pila de la bomba de gasolina | ||
| - | Relay principal | ||
| - | Electroventilador (velocidad baja) | ||
| - | Luces Faros principales (Luz alta) | ||
| - | Luces Faros Principales (Luz baja) | ||
| - | Soplador del Aire Acondicionado | ||
| - | Electroventilador (Velocidad Alta) | ||
| - | Luces Antiniebla | ||
| 1 | 10A | Sistema de control de motor ECU (computadora) | |
| 2 | 15A | Luces antiniebla | |
| 3 | 20A | Pila/bomba de gasolina | |
| 4 | - | Vacío | |
| 5 | 15A | Electroventilador principal | |
| 6 | 30A | Electroventilador (velocidad baja) | |
| 7 | 20A | Positivo bobina (encendido) | |
| 7 | 15A | Positivo bobina (encendido) | |
| 8 | 15A | Fusible del relé principal | |
| 8 | 20A | Sensor O2 | |
| 9 | 10A | Luz baja lado izquierdo | |
| 10 | 10A | Luz baja lado derecho | |
| 11 | 10A | Luz alta lado izquierdo | |
| 12 | 10A | Luz alta lado derecho | |
| 13 | 10A | Luz de freno lado izquierdo | |
| 14 | 10A | Luz de freno lado derecho | |
| 15 | - | Vacío | |
| 16 | 30A | Soplador del aire acondicionado | |
| 17 | - | Vacío | |
| 18 | - | Vacío | |
| 19 | 30A | Módulo BCM (encendido) | |
| 19 | - | Vacío | |
| 20 | - | Vacío | |
| 21 | 30A | Switch de encendido | |
| 22 | 30A | Unidad de control integrada / Repuesto |
