Engine fuse box
| N° | A | Descripción | |
|---|---|---|---|
| - | RELAY FULE PUMP | ||
| - | MAIN RELAY | ||
| - | H/LP HI RELAY | ||
| - | H/LP LO RELAY | ||
| - | RELAY C/FAN (LO) | ||
| - | FAN RELAY | ||
| - | C/FAN HI RELAY | ||
| - | FRT FOG RELAY | ||
| - | - | SPARE | |
| - | - | SPARE | |
| - | - | SPARE | |
| - | 20A | C/FAN (LO) | |
| - | 30A | MAIN RELAY | |
| - | 15A | FRONT FOG LAMP | |
| - | 10A | ECU | |
| - | 20A | Fan | |
| - | 15A | 02 SENSOR(2) | |
| - | 10A | (ILL. LH) Right Position Lamp | |
| - | 10A | (ILL. LH) Left Position Lamp | |
| - | 10A | H/L HI RH | |
| - | 10A | H/L HI LH | |
| - | 10A | H/L LOW RH | |
| - | 10A | H/L LOW LH | |
| - | Herramienta para la extracción de los fusibles. | ||
| - | 30A | ABS | |
| - | 30A | Anti-theft ABS | |
| - | 30A | Anti-theft Module BCM C/FAN | |
| - | 30A | C/FAN (HI) | |
| - | 30A | IGN SW | |
| - | 30A | IP Fuse Box IP | |
| - | - | SPARE | |
| - | - | SPARE | |
| - | - | SPARE | |
| - | - | SPARE |

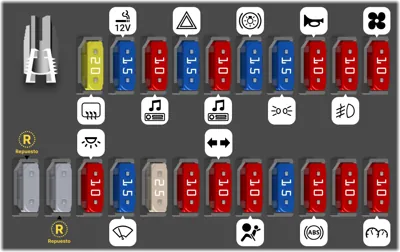

Fusiblera del habitáculo
| N° | A | Descripción | |
|---|---|---|---|
| - | Herramienta para la extracción de los fusibles. | ||
| 1 | 10A | Ventilador del aire acondicionado | |
| 2 | 10A | Luz antiniebla trasera | |
| 3 | 10A | Bocina | |
| 4 | 15A | Luz de posición | |
| 5 | 15A | Luz de freno | |
| 6 | 10A | Audio | |
| 7 | 15A | Balizas, luces de emergencia | |
| 8 | 10A | Audio | |
| 9 | 15A | Encendedor de cigarrillos, toma de 12V | |
| 10 | 20A | Desempañador trasero | |
| 11 | 10A | Tablero | |
| 13 | 10A | ABS | |
| 14 | 15A | Comutadora de motor (ECU) | |
| 15 | 10A | Air bag | |
| 16 | 10A | Luces intermitentes | |
| 17 | 10A | Antirrobo | |
| 18 | 25A | Antirrobo | |
| 19 | 15A | Limpiaparabrisa | |
| 20 | 10A | Luz interior | |
| 21 | Repuesto | ||
| 22 | Repuesto |
