Caja de fusibles del compartimiento del motor
| N° | A | Descripción | |
|---|---|---|---|
| - | 10A | Luz baja delantera izquierda | |
| - | 10A | Luz baja delantera derecha | |
| - | 15A | Bomba de combustible | |
| - | 10A | Luz alta delantera izquierda | |
| - | 30A | Relé del ventilador | |
| - | 10A | Luz alta delantera derecha | |
| - | 30A | Ventilador secundario | |
| - | 30A | Ventilador principal | |
| - | 30A | Arranque del motor | |
| - | 30A | TCU [para modelo CVT] | |
| - | Reserva [para modelo MT] | ||
| - | 30A | Reserva | |
| - | 30A | Relé principal del ECM | |
| - | 60A | BCM | |
| - | 10A | Relé luz de marcha atrás [para modelo CVT] / Interruptor luz de marcha atrás [para modelo MT] | |
| - | 15A | TCU [para modelo CVT] | |
| - | - | Reserva [para modelo MT] | |
| - | 5A | Alternador | |
| - | 10A | Luces de posición derechas / Luz de matrícula | |
| - | 15A | Reserva | |
| - | 10A | Bobina de relé del ventilador | |
| - | 10A | Luces de posición izquierdas | |
| - | 10A | Reserva | |
| - | 10A | Sincronización variable del eje de levas (escape/ admisión) / Válvula de admisión variable / Válvula del solenoide del canister | |
| - | 10A | Interruptor luces de freno | |
| - | 5A | Bobina del relé principal del ECM | |
| - | 10A | Sensor de oxígeno | |
| - | 10A | Bobina de Encendido | |
| - | 10A | TCU [para modelo CVT] / ECM | |
| - | Herramienta para la extracción de los fusibles. | ||
| - | Relé del ventilador | ||
| - | Relé de la bomba de combustible | ||
| - | Relé del ventilador secundario | ||
| - | Relé principal del ECM | ||
| - | Relé luces bajas | ||
| - | Relé luces altas | ||
| - | Relé del ventilador principal | ||
| - | Relé del TCU [para CVT] | ||
| - | Reserva [para MT] | ||
| - | Reserva | ||
| - | Reserva | ||
| - | Relé de sincronización de ventiladores | ||
| - | Relé del arranque del motor | ||
| - | Relé de la luz de marcha atrás [para CVT] | ||
| - | Reserva [para MT] |

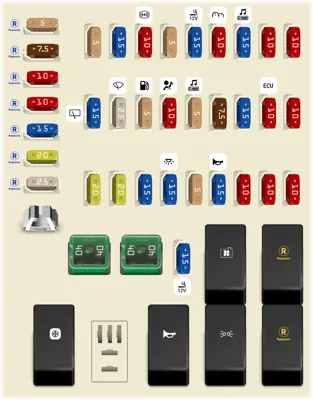

Caja de fusibles de Panel de instrumentos
| N° | A | Descripción | |
|---|---|---|---|
| - | 5A | Luz de fondo del tablero | |
| - | 15A | Sensor de velocidad del vehículo [para modelo MT] / Interruptor de freno | |
| - | 10A | ABS | |
| - | 5A | Panel de control del A/C | |
| - | 15A | Encendedor de cigarrillos | |
| - | 10A | Tablero de instrumentos | |
| - | 15A | Sistema de audio | |
| - | 10A | Interfaz de diagnóstico | |
| - | 10A | Tablero de instrumetos | |
| - | 15A | Limpia parabrisas trasero | |
| - | 25A | Limpia parabrisas delanteros | |
| - | 5A | Bobinas de relé del compresor del A/C / Bomba de combustible / Luces altas | |
| - | 10A | Airbag | |
| - | 5A | Sistema de audio | |
| - | 7.5A | Control de ajuste de espejos retrovisores exteriores eléctricos | |
| - | 15A | Calentador de asientos [si está equipado] | |
| - | 10A | TCU [para modelo CVT] / ECM / Sistema inmobilizador | |
| - | 10A | BCM | |
| - | 20A | Relé del compresor de A/C | |
| - | 20A | Techo corredizo [si está equipado] | |
| - | 15A | Interruptor del recordatorio de la llave | |
| - | 15A | Luces de puerta, luces interiores, etc. | |
| - | 5A | Botones del techo corredizo [si está equipado] | |
| - | 15A | Bocina | |
| - | 10A | Panel de control del aire acondicionado | |
| - | 10A | Sistema inmobilizador/ Indicador de seguridad | |
| - | 10A | Desempañador de espejo retrovisor exterior [si está equipado] | |
| - | Relé de alta velocidad del ventilador | ||
| - | Repuesto | ||
| - | Relé del compresor del aire acondicionado | ||
| - | Relé de bocina | ||
| - | Relé de luz de posición | ||
| - | Repuesto | ||
| - | 40A | Interruptor de encendido AM2 | |
| - | 40A | Interruptor de encendido AM1 | |
| - | 15A | Tomacorriente | |
| - | Extractor de fusibles | ||
| 1 | 25A | Repuesto | |
| 2 | 20A | Repuesto | |
| 3 | 15A | Repuesto | |
| 4 | 10A | Repuesto | |
| 5 | 10A | Repuesto | |
| 6 | 7.5A | Repuesto | |
| 7 | 5A | Repuesto |
