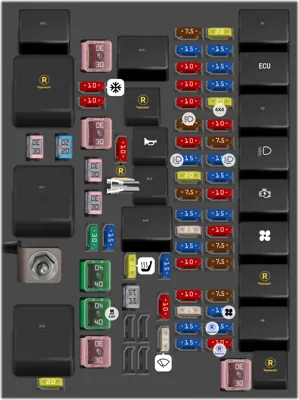

Compartimento del motor (Tipo 1 - T1D 1.6T+7DCT)
| N° | A | Descripción | |
|---|---|---|---|
| - | Herramienta para la extracción de los fusibles. | ||
| - | BOMBA DE VACÍO | ||
| - | EMS | ||
| - | LUZ AUXILIAR | ||
| - | LUZ BAJA | ||
| - | IGN | ||
| - | SOPLADOR TRASERO | ||
| - | REPUESTO | ||
| - | ISS1 | ||
| - | REPUESTO | ||
| - | ISS2 | ||
| - | REPUESTO | ||
| - | BOCINA | ||
| - | BOMBA DE COMBUSTIBLE | ||
| - | ACC | ||
| - | ARRANQUE | ||
| - | REPUESTO | ||
| - | Calefactor FW 2 | ||
| - | Calefactor FW 1 | ||
| 1 | 20A | RLY bomba de vacío | |
| 2 | 15A | Sensor de oxígeno | |
| 3 | 15A | Bobina de encendido | |
| 4 | 15A | Válvula solenoide de la ECU | |
| 5 | 20A | AWD | |
| 6 | 10A | AGS y ventilador PWM | |
| 7 | 7.5A | Luz AUX | |
| 8 | 15A | Potencia de luz baja izquierda | |
| 10 | 10A | ECU y bobina RLY de arranque (Para ISS) | |
| 11 | 15A | - | |
| 12 | 10A | - | |
| 13 | 7.5A | ECU y TCU y interruptor de freno (NC) y FPC 15+ | |
| 14 | 7.5A | Interruptor de presión de tubería del compresor y módulo de radar de reversa y techo solar y DVR y ventilación de asiento y AFS y MST y RACP | |
| 15 | 7.5A | AVW y BSD y LDW y AEB y ACC15+ | |
| 16 | 15A | Soplador trasero | |
| 17 | 15A | Repuesto | |
| 18 | 10A | Repuesto | |
| 19 | 7.5A | - | |
| 20 | 15A | Inyector Cil 1,2,3,4 | |
| 21 | 10A | ISS2 | |
| 22 | 10A | - | |
| 23 | 10A | - | |
| 24 | 7.5A | Luz alta | |
| 26 | 15A | Potencia de luz baja derecha | |
| 27 | 20A | RLY de bocina ERLY12 | |
| 28 | 7.5A | ESP y ABS | |
| 29 | 15A | RLY de bomba de combustible ERLY13 | |
| 30 | 25A | BCM 6 | |
| 31 | 15A | IGN1 | |
| 32 | 10A | Interruptor de freno y BSD | |
| 33 | 10A | PLGM y GLP | |
| 34 | 25A | BCM 5 | |
| 35 | 15A | BCM 3 | |
| 36 | 15A | FPC | |
| 37 | 30A | ISS1 | |
| 38 | 15A | Potencia de repuesto y bobina RLY de soplador trasero | |
| 39 | 10A | ECU y DCT 30+ | |
| 40 | 25A | RLY del limpiaparabrisas | |
| 41 | 10A | Repuesto | |
| 42 | 20A | Calefactor de asiento | |
| 43 | 15A | ACC | |
| 44 | 30A | Control de arranque | |
| 45 | 10A | Embrague del aire acondicionado | |
| 46 | 10A | - | |
| 47 | 30A | - | |
| 48 | 30A | BCM 2 | |
| 49 | 30A | BCM 1 | |
| 50 | 30A | Techo solar | |
| 51 | 15A | BCM 4 | |
| 52 | 40A | ESP y ABS | |
| 53 | 40A | ESP(EPB) | |
| 54 | 30A | DCT | |
| 59 | 30A | PLG | |
| 60 | 20A | Ajuste de asiento | |
| 61 | 20A | Fusible de memoria |

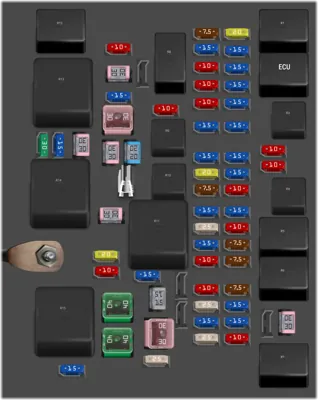

Compartimento del motor (Tipo 2 - T1A 2.0T+CVT25)
| N° | A | Descripción | |
|---|---|---|---|
| - | Herramienta para la extracción de los fusibles. | ||
| - | BOMBA DE VACÍO | ||
| - | EMS | ||
| - | REPUESTO | ||
| - | LUZ BAJA | ||
| - | VENTILADOR TRASERO | ||
| - | ACC 2 | ||
| - | ISS 1 | ||
| - | ISS 2 | ||
| - | BOCINA | ||
| - | BOMBA DE COMBUSTIBLE | ||
| - | ACC | ||
| - | ARRANQUE | ||
| - | REPUESTO | ||
| - | Calefactor FW 2 | ||
| - | Calefactor FW 1 | ||
| 1 | 20A | Relé 01 bomba de vacío | |
| 2 | 15A | SENSOR DE OXÍGENO | |
| 3 | 15A | Bobina de encendido | |
| 4 | 15A | Válvula solenoide de la ECU | |
| 5 | 15A | Repuesto | |
| 6 | 15A | Ventilador de refrigeración | |
| 7 | 10A | Repuesto | |
| 8 | 15A | Potencia de luz baja izquierda | |
| 9 | 15A | Repuesto | |
| 10 | 10A | Bobina de relé de arranque y ECU (Para ISS) | |
| 11 | 15A | Repuesto | |
| 12 | 10A | Repuesto | |
| 13 | 7.5A | ECU y TCU e interruptor de freno | |
| 14 | 7.5A | Módulo de radar de reversa y techo solar y módulo de control de asiento y espejo retrovisor interior antideslumbrante y panel de aire acondicionado trasero | |
| 15 | 7.5A | Módulo de cámara 360 | |
| 16 | 15A | Ventilador trasero | |
| 17 | 15A | - | |
| 18 | 10A | Repuesto | |
| 19 | 7.5A | Repuesto | |
| 20 | 15A | Inyector Cil 1,2,3,4 | |
| 21 | 10A | ISS 2 | |
| 22 | 10A | Repuesto | |
| 23 | 10A | Repuesto | |
| 24 | 15A | Relé 20 de luz alta | |
| 25 | 10A | Repuesto | |
| 26 | 15A | Potencia de luz baja derecha | |
| 27 | 20A | Relé 12 de bocina | |
| 28 | 7.5A | ESP (EPB) | |
| 29 | 15A | Relé 13 de bomba de combustible | |
| 30 | 25A | BCM 6 | |
| 31 | 15A | IGN (a) e IGN (b) | |
| 32 | 10A | Interruptor de freno y módulo de cámara 360 | |
| 33 | 10A | PLG y sensor de patada y luz ambiental de puerta | |
| 34 | 25A | BCM 5 | |
| 35 | 15A | BCM 3 | |
| 36 | 25A | Repuesto | |
| 38 | 30A | ISS 1 | |
| 39 | 10A | Repuesto | |
| 40 | 15A | Potencia de repuesto 1 | |
| 41 | 15A | ACC | |
| 43 | 30A | DCT | |
| 45 | 25A | Limpiaparabrisas | |
| 46 | 10A | Embrague de aire acondicionado | |
| 47 | 30A | Arranque | |
| 49 | 15A | Repuesto | |
| 50 | 30A | Repuesto | |
| 51 | 30A | BCM 2 | |
| 52 | 20A | PLG | |
| 53 | 30A | BCM 1 | |
| 54 | 20A | Calefactor de asiento | |
| 55 | 10A | ECU y DCT 30+ | |
| 56 | 40A | ESP (EPB) | |
| 57 | 40A | ESP (EPB) | |
| 58 | 30A | Techo solar | |
| 59 | 15A | BCM 4 | |
| 60 | 30A | Ajuste de asiento ASIENTO | |
| 61 | 15A | Fusible de memoria |
Compartimento del Pasajero (Tipo 1 - T1A 2.0T + CVT25)
| N° | A | Descripción | |
|---|---|---|---|
| - | 10A | Tablero | |
| - | 10A | Dirección asistida eléctrica y sensor de ángulo | |
| - | 10A | Módulo del airbag | |
| - | 10A | Módulo de control automático del aire acondicionado, conjunto de interruptores de audio y ajuste, conjunto de interruptores del subpanel, luz de transmisión (CVT25) y mecanismo de cambio (CVT25) | |
| - | 10A | Radio | |
| - | 10A | Tablero de instrumentos, panel de control del aire acondicionado (AUTO), motor del amortiguador de mezcla derecho, motor del amortiguador de mezcla izquierdo, motor del amortiguador de modo, motor de circulación interna y externa, unidad GLONASS y T-BOX | |
| - | 20A | Módulo de control de la transmisión (CVT25) | |
| - | 10A | Vacío | |
| - | 7.5A | Retroiluminación del panel de instrumentos principal y secundario, interruptor de la consola central, interruptor EPB, puerto de diagnóstico OBD y módulo T-box | |
| - | 10A | Panel de control del aire acondicionado y motor del espejo retrovisor | |
| - | 30A | Relé del ventilador R1 | |
| - | 7.5A | PEPS y puerta de enlace central | |
| - | 20A | Repuesto | |
| - | 15A | Volante calefaccionado (relé R2) | |
| - | 30A | Relé antihielo R3 | |
| - | 15A | Repuesto | |
| - | 10A | Unidad de control de la carrocería, radio e interruptor del espejo eléctrico | |
| - | 15A | Fuente de alimentación de repuesto | |
| - | 10A | Toma de carga USB Chery Tiggo 8 PRO | |
| - | Relé del ventilador | ||
| - | Volante calefaccionado | ||
| - | Desempañador de ventanas |

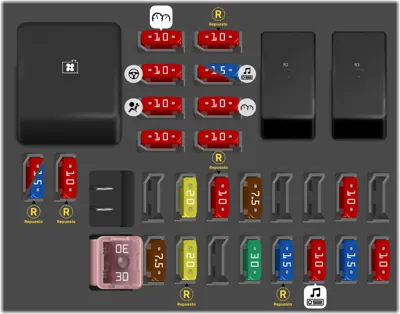

Compartimento del Pasajero (Tipo 2 - T1D 1.6T+7DCT)
| N° | A | Descripción | |
|---|---|---|---|
| - | 10A | unidad de control de electrónica de carrocería, tablero de instrumentos, PEPS y puerta de enlace central | |
| - | 10A | Repuesto | |
| - | 10A | dirección asistida eléctrica y sensor de ángulo | |
| - | 10A | Sistema de audio | |
| - | 15A | Sistema de audio | |
| - | 10A | Módulo de airbag | |
| - | 10A | Panel de control de aire acondicionado, Panel de resistencia de velocidad trasero, Módulo de control de aire acondicionado automático, Módulo Bluetooth, Módulo T-BOX, Tablero de instrumentos, Iluminación ambiental y Módulo de carga inalámbrica | |
| - | 10A | Panel de control de aire acondicionado, Panel de resistencia de velocidad trasero, Módulo de control de transmisión (7DCT), Módulo T-BOX, Interruptor FIDC, Módulo de control de aire acondicionado automático y Generador de iones negativos | |
| - | 10A | Luces de puerta, controlador panorámico, sensor de choque, cámara y puerto de carga DVR | |
| - | 10A | Repuesto | |
| - | 15A | Repuesto | |
| - | 10A | Repuesto | |
| - | 20A | unidad de control de transmisión (variador CVT25) | |
| - | 10A | Repuesto | |
| - | 7.5A | Interruptor de consola DCT opcional, Interfaz de diagnóstico OBD, Cable espiral e Interruptor de consola central | |
| - | 10A | Motores de espejo retrovisor eléctrico | |
| - | 30A | Relé de ventilador R1 | |
| - | 7.5A | PEPS, Puerta de enlace central, Freno de estacionamiento eléctrico e Interruptor de cambio | |
| - | 20A | Repuesto | |
| - | Volante calefaccionado R2 | ||
| - | 30A | relé R3 - Cristal calefaccionado | |
| - | 15A | Repuesto | |
| - | 10A | BCM, Audio, Alimentación, Interruptor de espejo y Cargador móvil inalámbrico | |
| - | 15A | Fuente de alimentación de repuesto | |
| - | 10A | Toma USB para cargar accesorios y puerto para cargar el DVR | |
| - | Relé de ventilador | ||
| - | Volante calefaccionado | ||
| - | Desempañador de ventana |
