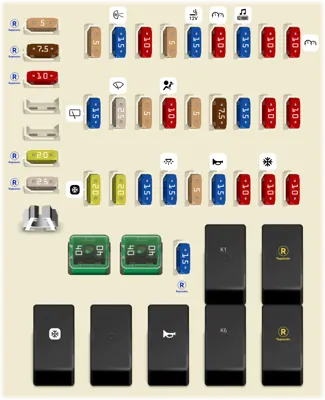

Caja de fusibles de Panel de instrumentos
| N° | A | Descripción | |
|---|---|---|---|
| - | 5A | Ajuste de luz nocturna | |
| - | 15A | Luz de reversa, kilometraje, generador | |
| - | 10A | Control ABS | |
| - | 5A | Interruptor A/C | |
| - | 15A | Encendedor | |
| - | 10A | Cuadro de instrumentos | |
| - | 15A | Audio | |
| - | 10A | Vehículo completo diagnostico | |
| - | 10A | Cuadro de instrumentos | |
| - | 15A | Limpia parabrisas trasero | |
| - | 25A | Limpia parabrisas delanteros | |
| - | 5A | bobina del relé | |
| - | 10A | Airbag | |
| - | 5A | Control audio | |
| - | 7.5A | Interruptor de ajuste del espejo retrovisor | |
| - | 15A | Calefacción en los asientos | |
| - | 10A | Control ECU | |
| - | 10A | Potencia ISU | |
| - | 20A | Compresor | |
| - | 20A | Techo corredizo | |
| - | 15A | Interruptor de llave | |
| - | 15A | Luces de puerta, luces interiores, etc. | |
| - | 5A | Interruptor de techo solar | |
| - | 15A | Bocina | |
| - | 10A | Circulación interna y externa | |
| - | 10A | Recordatorio anti-robo. relé aire acondicionado | |
| - | 10A | Calentamiento espejo retrovisor | |
| - | Soplador de relé de 4a posición | ||
| - | Repuesto | ||
| - | Relé compresor | ||
| - | Relé de bocina | ||
| - | Relé de luz de separación | ||
| - | Repuesto | ||
| - | 40A | Soplador lento AM2 | |
| - | 40A | Soplador lento AM1 | |
| - | 15A | Alimentación de repuesto | |
| - | Fusepuller | ||
| 1 | 25A | Repuesto | |
| 2 | 20A | Repuesto | |
| 5 | 10A | Repuesto | |
| 6 | 7.5A | Repuesto | |
| 7 | 5A | Repuesto |
Caja de Fusibles del Compartimiento del motor
| N° | A | Descripción | |
|---|---|---|---|
| - | 10A | Luz baja frontal izquierda | |
| - | 10A | Luz baja frontal derecha | |
| - | 15A | Bomba de combustible | |
| - | 10A | Luz alta frontal izquierda | |
| - | 30A | Ventilador | |
| - | 10A | Luz alta frontal derecha | |
| - | 30A | Soplado lento ventilador baja velocidad | |
| - | 30A | Soplado lento ventilador alta velocidad | |
| - | 30A | Soplado lento, Arrancador | |
| - | 30A | Soplado lento conectando fusible eléctrico principal | |
| - | 30A | Soplado lento ITM [4WD] | |
| - | 30A | Soplado lento, Relè Principal | |
| - | 60A | Soplado lento ISU | |
| - | 10A | Luz de retroceso | |
| - | 10A | Bobina de igniciòn | |
| - | 5A | Generador | |
| - | 10A | Luz pequeña derecha | |
| - | 15A | Luz de niebla frontal | |
| - | 10A | Bobina de transferencia de ventilador | |
| - | 10A | Luz pequeña izquierda | |
| - | 10A | Luz de niebla trasera | |
| - | 10A | Sensor de oxígeno trasero | |
| - | 10A | Luz de parada | |
| - | 5A | Bobina relé principal | |
| - | 10A | Sensor oxígeno frontal | |
| - | 10A | Compresor | |
| - | 10A | ECU | |
| - | Relé soplador | ||
| - | Relé bomba de combustible | ||
| - | Relé ventilador alta velocidad | ||
| - | Relé Principal | ||
| - | Relé Haz de luz baja | ||
| - | Relé Luces altas | ||
| - | Relé ventilador principal de alta velocidad | ||
| - | Relé respuesto 1 | ||
| - | Relé luz de niebla frontal | ||
| - | Relé luz de niebla trasera | ||
| - | Relé de transferencia del ventilador | ||
| - | Relé de arranque | ||
| - | Relé repuesto 2 | ||
| - | Herramienta de extracción |
