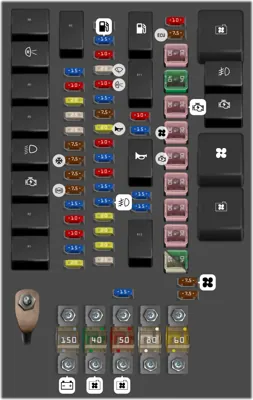

Caja de fusibles en el compartimento del motor (Ver. 1)
| N° | A | Descripción | |
|---|---|---|---|
| - | EMB Y ACC RELAY | ||
| - | HIGH BEAM RELAY | ||
| - | (IGN RELAY) Encendido | ||
| - | (LOW BEAM RELAY) Faros de luz baja | ||
| - | (EMS RELAY) Sistema de gestión del motor | ||
| - | VACCUUM PUMP RELAY | ||
| - | (REVERSE LAMP RELAY) Luces de reversa | ||
| - | WIPER LOW RELAY | ||
| - | WIPER HIGH RELAY | ||
| - | (FUEL PUMP RELAY) Bomba de combustible | ||
| - | (AC CLUTCH RELAY) Embrague magnético de A/C | ||
| - | (HORN RELAY) Bocina | ||
| - | (TCU RELAY) Unidad de control de transmisión | ||
| - | (FAN LOW RELAY) Ventilador del radiador velocidad baja | ||
| - | (FOG LAMP RELAY) Luces antiniebla | ||
| - | (START RELAY) Sistema de arranque | ||
| - | (BLOWER RELAY) Motor soplador de AC | ||
| - | (FAN HIGH RELAY) Ventilador del radiador velocidad alta | ||
| 1 | 150A | (GENERATOR) Sistema de carga | |
| 2 | 40A | (FAN LOW) Ventilador del radiador velocidad baja | |
| 3 | 50A | (FAN HIGH) Ventilador del radiador velocidad alta | |
| 4 | 80A | (EPS) Dirección asistida eléctrica | |
| 5 | 60A | IP FUSE BC | |
| 6 | 30A | (ACC) Protege varios circuitos accesorios | |
| 7 | 40A | (ESP / ABS) Control electrónico de estabilidad; Sistema de frenos antibloqueo | |
| 8 | 30A | (START) Sistema de arranque | |
| 9 | 30A | (BLOWER) Motor soplador de AC | |
| 10 | 30A | (START C) Sistema de arranque | |
| 11 | 30A | BCM POWER 1 | |
| 12 | 30A | DCT | |
| 13 | 30A | BCM POWER 2 | |
| 14 | 25A | (EPS) Dirección asistida eléctrica | |
| 14 | 40A | (EPB) Freno de mano eléctrico | |
| 15 | 15A | (IGN COIL) Bobina de encendido | |
| 16 | 10A | (O2 SNRS) Sensor de oxígeno | |
| 17 | 20A | VACUUMM PUMP | |
| 18 | 25A | BCM POWER6 | |
| 19 | 25A | BCM POWER5 | |
| 20 | 7.5A | ALT EX | |
| 21 | 7.5A | (AC) Sistema de aire acondicionado | |
| 22 | 7.5A | EGW SW | |
| 23 | 7.5A | (ESP/ABS) Sistema de frenos antibloqueo | |
| 24 | 15A | IGN POWER | |
| 25 | 10A | (R HIGH BEAM) Faro derecho de luz alta | |
| 26 | 10A | (L HIGH BEAM) Faro izquierdo de luz alta | |
| 27 | 15A | (ESCL) Bloqueo de dirección | |
| 28 | 20A | (SEAT HEAT) Asientos calefaccionados | |
| 29 | - | (EMPTY) Vacío | |
| 30 | 15A | (FUEL PUMP) Bomba de combustible | |
| 31 | 10A | (AC CLUTCH) Embrague magnético de A/C | |
| 32 | 25A | (WIPER) Limpiaparabrisas | |
| 33 | 10A | (REVERSE LAMP) Luces de reversa | |
| 34 | 15A | (SPARE) Fusible de respuesto | |
| 35 | 7.5A | TCY RLY COIL | |
| 36 | 20A | (HORN) Bocina | |
| 37 | 10A | BEF8 | |
| 38 | 15A | EGS | |
| 39 | 10A | (COIL) Bobina de encendido | |
| 40 | 15A | BCM POWER 3 | |
| 41 | 15A | (FOG LAMP) Luces antiniebla | |
| 42 | 20A | (TCU) Unidad de control de transmisión | |
| 43 | 20A | (SPARE) Fusible de respuesto | |
| 44 | 20A | (SUNROOF) Techo solar | |
| 45 | 25A | BCM POWER 4 | |
| 46 | 15A | (MEMORY FUSE) Memoria | |
| 47 | 10A | AGS | |
| 48 | 15A | VALVE | |
| 49 | 15A | (R LOW BEAM) Faro derecho de luz baja | |
| 50 | 15A | (L LOW BEAM) Faro izquierdo de luz baja | |
| 51 | 10A | (INJECTOR) Inyectores de combustible | |
| 52 | 7.5A | (ECU) Unidad de control del motor | |
| 53 | 7.5A | (BLOWER RLY Coil) Motor soplador de AC | |
| 54 | 7.5A | (Not Used) No utilizado |
Caja de fusibles en el compartimento del motor (Ver. 2)
| N° | A | Descripción | |
|---|---|---|---|
| - | Accesorios (ACC) | ||
| - | Relé de luz alta (HIGH BEAM) | ||
| - | Encendido (IGN) | ||
| - | Relé de luz baja (LOW BEAM) | ||
| - | Sistema de gestión del motor (EMS) | ||
| - | Bomba de vacío (VACUUM PUMP) | ||
| - | Luces de marcha atrás (REVERSE LAMP) | ||
| - | Limpiaparabrisas de baja velocidad (wiper) (WIPER LOW) | ||
| - | Limpiaparabrisas de alta velocidad (wiper) (WIPER HIGH) | ||
| - | Relé de la bomba de combustible (bomba de combustible) (FUEL PUMP) | ||
| - | Embrague electromagnético del compresor del aire acondicionado (AC Clutch) | ||
| - | Señal (Claxon) (HORN) | ||
| - | Relé de la unidad de control de la transmisión (TCU) | ||
| - | Radiador de baja velocidad del ventilador (sistema de enfriamiento del motor) (FAN LOW) | ||
| - | Faros antiniebla (PTF) (FOG Lamp) | ||
| - | Motor de arranque (START) | ||
| - | Ventilador de la estufa / calefactor (BLOWER) | ||
| - | Radiador de alta velocidad del ventilador (sistema de enfriamiento del motor) (FAN HIGH) | ||
| 6 | 30A | Accesorios (ACC) | |
| 7 | 40A | Control electrónico de estabilidad y sistema de frenos ABS (ESP/ABS) | |
| 8 | 30A | Motor de arranque (START) | |
| 9 | 30A | Ventilador de la estufa, calefactor interior y aire acondicionado, en relé 15 (BLOWER) | |
| 10 | 30A | Parabrisas/parabrisas calefactable (Windshield Heat2) | |
| 11 | 30A | Unidad de confort BCM - alimentación 1 (BCM Power1) | |
| 12 | 30A | Transmisión robótica (DCT) | |
| 13 | 30A | Unidad de confort BCM - alimentación 2 (BCM Power2) | |
| 14 | 40A | Control electrónico de estabilidad y sistema de frenos ABS (ESP/ABS) | |
| 15 | 15A | Bobina de encendido (IGN COIL) | |
| 16 | 15A | Sensores de oxígeno calefactados, delantero y trasero (O2 SNSR) | |
| 17 | 20A | En Relé 16 - relé de la bomba de vacío (VACUUM PUMP) | |
| 18 | 25A | Unidad de confort BCM - alimentación 6 (BCM POWER6) | |
| 19 | 25A | Unidad de confort BCM - alimentación 5 (BCM POWER5) | |
| 20 | 7.5A | Bobinado de campo del generador (Alternador) (ALT EXC) | |
| 21 | 10A | Interruptor de presión del tubo del compresor del A/C y módulo de control de asistencia de estacionamiento (AC SW & Radar) | |
| 22 | 7.5A | ECU, unidad de control de la transmisión, interruptor de la luz de freno y contacto de la marcha atrás (ECU & TCU & Brake SW) | |
| 23 | 7.5A | Control electrónico de estabilidad y sistema de frenos ABS (ESP/ABS) | |
| 24 | 15A | Alimentación de encendido IGN1 (IGN POWER) | |
| 25 | 10A | Luz alta - faro derecho, fuente de alimentación (R HIGH BEAM) | |
| 26 | 10A | Luz alta - faro izquierdo, fuente de alimentación (L HIGH BEAM) | |
| 27 | 15A | Bloqueo electrónico de la columna de dirección (ESCL) | |
| 28 | 20A | Calefacción / Asientos calefactables (SEAT HEAT) | |
| 29 | - | Repuesto | |
| 30 | 15A | Bomba de combustible | |
| 31 | 10A | Relé 12 del embrague del compresor del A/C (AC Clutch) | |
| 32 | 30A | Limpiaparabrisas y lavaparabrisas (en relé 08 - limpiaparabrisas de baja velocidad y relé 09 - limpiaparabrisas de alta velocidad) (WIPER) | |
| 33 | 10A | Luces de marcha atrás, relé 07 (REVERSE) | |
| 34 | Lavaparabrisas | ||
| 35 | 10A | Unidad de control del motor ECU y unidad de control de la transmisión TCU (ECU/TCU) | |
| 36 | 15A | Señal (bocina, claxon) (HORN) | |
| 37 | 10A | Luces de freno | |
| 38 | 25A | Unidad de confort BCM - Alimentación 6 (Power6) | |
| 39 | 10A | En Relé 11 - Claxon, Relé 04 - Luz baja, Relé 02 - Luz alta, Relé 05 - Sistema de gestión del motor EMS (COIL) | |
| 40 | 20A | Unidad de confort BCM - Alimentación 3 (Power3) | |
| 41 | 15A | Faros antiniebla (ptf), relé 17 (FOG Lamp) | |
| 42 | 10A | En relé 10 - relé de control de la transmisión, unidad TCU (TCU) | |
| 43 | 25A | BCM - Alimentación 5 (Power5) | |
| 44 | 30A | Techo solar (SUNROOF) | |
| 45 | 25A | Unidad de confort BCM - Alimentación 4 (Power4) | |
| 46 | 15A | Fusible de memoria | |
| 47 | 10A | Sistema de control adaptativo de la transmisión (algunos modelos) (AGS) | |
| 48 | 15A | Termostato EA, sistema de control de válvula VVT, válvula EGR, válvula del cánister de vapor de combustible (VALVE) | |
| 49 | 15A | Luz de cruce - faro derecho (R LOW BEAM) | |
| 50 | 15A | Luz de cruce - faro izquierdo (L LOW BEAM) | |
| 51 | 15A | Inyectores de cilindros 1, 2, 3, 4 (INJECTOR) | |
| 52 | 10A | ECU - Unidad de control electrónico del motor (ECU) | |
| 53 | 7.5A | Ventilador de la estufa del aire acondicionado, relé 15 (BLOWER RLY Coil) | |
| 54 | - | Vacío |
Caja de fusibles en el compartimento de pasajeros
| N° | A | Descripción | |
|---|---|---|---|
| - | 10A | Unidad de confort, Tablero de instrumentos/Módulo de control del cuadro de instrumentos, Inmovilizador (BCM & ICM & IMMO) | |
| - | - | Reserva | |
| - | 10A | Sensor de ángulo de dirección, EPS y SAM (EPS & SAM) | |
| - | 10A | Vacío o algunas opciones - Sistema de visión envolvente 360, Monitor de punto ciego, Sistema multimedia, Radar de advertencia de proximidad del vehículo (AVM & BSD & MPC & MRR) | |
| - | 10A | Airbags, unidad de control del sistema (AIR BAG) | |
| - | - | Reserva | |
| - | 10A | Panel de control de A/C, panel de control de la unidad principal, interruptor de ajuste de faros eléctricos, interruptor de control ESP (VER NOTA) | |
| - | - | Reserva | |
| - | 10A | Radio, unidad de control de la unidad principal, aire acondicionado y panel de control del calefactor (RADIO & AC & T-BOX) | |
| - | Unidad de control del panel frontal, sensor de lluvia (ICM & Rain Sensor) | ||
| - | - | Reserva | |
| - | - | Reserva | |
| - | - | Reserva | |
| - | - | Reserva | |
| - | 7.5A | Techo solar, Control de volumen, Iluminación de la llave, Módulo de monitor, Bobina de relé de calefacción (DIAGNOSIS & VTM & KEYIN & EPB SW) | |
| - | 10A | Cargador USB, puerto USB (USB POWER) | |
| - | - | Reserva | |
| - | 10A | Espejos laterales calefactables con ajuste eléctrico (izquierda y derecha), Retroalimentación del funcionamiento de la ventana trasera calefactada/calefactable (MIRROR HEATER) | |
| - | 10A | Entrada sin llave PEPS y sistema de arranque, sistema 4WD, ECU y sistema de arranque-parada DC-DC (ISS) (PEPS&DC(ISS)) | |
| - | 30A | Ajuste del asiento, eléctrico (SEAT ADJ) | |
| - | 10A | Circuito AM2 en el arranque del motor (en vehículos sin sistema de entrada sin llave PEPS) (IGN SW2) | |
| - | 20A | Vacío o posición de encendido 1 (IGN SW1) | |
| - | - | Reserva | |
| - | 30A | Ventana trasera calefactada, relé 03 (DESCONGELACIÓN) | |
| - | - | Reserva | |
| - | 10A | Unidad principal de bloque de control, ajuste eléctrico de los espejos, unidad BCM (RADIO & BCM & MIRROR ADJ) | |
| - | 15A | Encendedor de cigarrillos (CIGAR LIGHT) | |
| - | 15A | Luz de marcha atrás (REVERSE LAMP) | |
| - | Reserva | ||
| - | Lámpara de marcha atrás para ISS (Luz de marcha atrás para ISS) | ||
| - | Relé de la ventana trasera calefactada (DESCONGELACIÓN) |
