Chevrolet Astra / Fusibles 2010

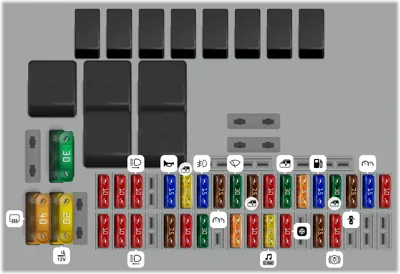

Caja de fusibles del interior del vehículo

Caja de fusibles del interior del vehículo
N°ADescripción
1 - No usado
2 30A Ventilación interior
3 40A Desempañador de la luneta
4 20A Encendedor de cigarrillos / enchufe para accesorios eléctricos
5 - No usado
6 10A Luz baja (lado derecho) y mando eléctrico de regulación en altura del foco de los faros
7 10A Luces de estacionamiento (lado derecho), luz de cola (lado derecho), alumbrado de la placa de la matrícula y módulo del temporizador (Multitimer)
8 10A Luz alta (lado derecho)
9 - No usado
10 15A Bocinas y temporizador del luz alta (relevador)
11 20A Sistema de cierre eléctrico, alarma antirrobo y elevacristales eléctrico
12 15A Faro antiniebla
13 7.5A Tablero de instrumentos, cuadrante de informaciones múltiples/triples, radio, computadora de tablero y temporizador de la luz alta (relevador)
14 30A Limpiaparabrisas, relevador, limpialuneta automático [solamente para la versión Hatch]
15 7.5A Elevacristales eléctrico, techo solar, espejos retrovisores exteriores, luz de lectura delantera, espejo retrovisor electrocrómico
16 10A Luz de cola antiniebla
17 30A Elevacristales eléctrico
18 5A Taxímetro
19 15A Bomba de combustible
20 30A Elevacristales eléctrico
21 7.5A Sistema de cierre central, alarma antirrobo y módulo temporizador (multitimer)
22 15A Señalizador de emergencia, módulo temporizador (multitimer), tablero de instrumentos, acondicionador de aire electrónico y encendedor de cigarrillos/enchufe para accesorios eléctricos
23 10A Sistema de freno antibloqueo (ABS) y dirección electrohidráulica
24 10A Luz baja (lado izquierdo) y mando eléctrico para regulación en altura del foco de los faros
25 10A Luz de estacionamiento (lado izquierdo) y luz de cola (lado izquierdo)
26 10A Luz alta (lado izquierdo)
27 - No usado
28 7.5A Alumbrado del techo, relevador del sistema protector de la batería (otras luces interiores) y conexión de diagnóstico (ALDL)
29 10A Alumbrado del interruptor de las luces, luz de marcha atrás, interruptor del señalizador de giro, módulo temporizador (multitimer), sensor de velocidad [vehículos no equipados con sistema de freno antibloqueo (ABS)], taxímetro y transmisión automática
30 30A Techo solar
31 - No usado
32 5A Transmisión automática
33 10A Sistema de arranque en frío [vehículos con motor Flexpower - de estar equipado]
34 20A Cambiador de CD, radio, computadora de tablero y cuadrante de informaciones (triples)
35 10A Compresor [vehículos equipados con acondicionador de aire] y transmisión automática
36 - No usado
37 7.5A Cuadrante de la transmisión automática
38 10A Luz de freno, computadora de tablero, control de velocidad de crucero y acondicionador de aire electrónico
39 - No usado
40 - No usado
41 - No usado

Caja de maxifusibles en el compartimiento del motor

Caja de maxifusibles en el compartimiento del motor
N°ADescripción
1 Circuitos - Llave de encendido, (15, 15A, W, 50) (Fusibles = F02, F13, F14, F15, F21, F23, F27, F29, F35, F36, F38)
2 Circuitos - Batería (30), (Fusibles = F04, F06, F07, F08, F10, F11, F12, F16, F22, F24, F25, F26, F32, F37)
3 Circuitos - Batería (30), (Fusibles = F03, F17, F18, F20, F28, F30, F34)
4 Ventilador del radiador
5 Sistema de freno antibloqueo (ABS)
6 Sistema de inyección electrónica (Fusible = F19, F33) Caja de relevadores frontal (F56 = 30A)
7 Ventilador del radiador [vehículos equipados con acondicionador de aire]
8 Dirección electrohidráulica

Relevadores en el interior del vehículo

Relevadores en el interior del vehículo
N°ADescripción
1 Bocina
2 Luz alta
3 Limpialuneta
4 No usado
5 Faro antiniebla
6 Luz de cola antiniebla
7 Señalizador de giro (lado derecho)
8 Señalizador de giro (lado izquierdo)
9 No usado
10 Compresor del acondicionador de aire
11 Limpiaparabrisas
12 Protector de batería
13 Desempañador de la luneta

Relevadores en el compartimiento del motor – aplicación [vehículos sin acondicionador de aire]

Relevadores en el compartimiento del motor – aplicación [vehículos sin acondicionador de aire]
N°ADescripción
1 No usado
2 No usado
3 Relevador de la bomba de combustible
4 Relevador de la primera velocidad del ventilador del radiador
5 No usado
6 Relevador de protección de arranque
7 Relevador EFI (relevador principal de inyección)
8 Relevador de la segunda velocidad del ventilador del radiador

Relevadores en el compartimiento del motor – aplicación [vehículos con acondicionador de aire]

Relevadores en el compartimiento del motor – aplicación [vehículos con acondicionador de aire]
N°ADescripción
1 No usado
2 Relevador EFI (relevador principal de inyección)
3 Relevador de la primera velocidad del ventilador del radiador
4 Relevador de la primera y segunda velocidades del ventilador del radiador
5 Relevador de protección de arranque
6 Relevador de la bomba de combustible
7 Relevador 1 de la segunda velocidad del ventilador del radiador
8 Relevador 2 de la segunda velocidad del ventilador del radiador
