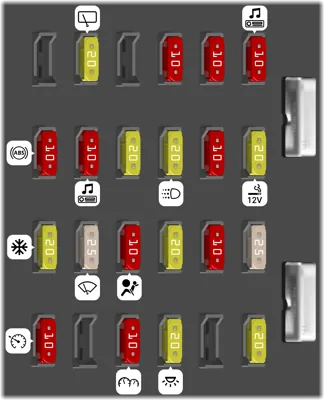

Herramienta para la extracción de los fusibles. |
| - |
|
|
(IGN Relay) Salida de fusible - encendido 1 - fusible tipo III |
| - |
|
|
(A/C Relay (Rear)) Alimentación del interruptor auxiliar de HVAC |
| - |
|
|
(Starter Enable Relay) Alimentación del solenoide de arranque |
| - |
|
|
(A/C Enable Relay) Alimentación del solenoide del embrague del compresor de aire acondicionado |
| - |
|
|
(Fuel Pump Relay) Salida de fusible - batería - fusible tipo III |
| - |
|
|
(STUD "B") Terminal de alimentación de batería para equipamiento adicional |
| - |
|
|
(STUD "A") Terminal de alimentación de encendido para equipamiento adicional |
| 1 |
|
30A |
(UPFIT-BATT) Portátil/instalado por equipamiento adicional |
| 2 |
|
30A |
(UPFIT-IGN) Portátil/instalado por equipamiento adicional |
| 3 |
|
40A |
(LIGHTING) Interruptor de atenuación de faros y panel, barra colectora del bloque de fusibles del tablero |
| 4 |
|
50A |
(BATT) Barra colectora del bloque de fusibles del tablero, disyuntor de cerraduras/asientos |
| 5 |
|
40A |
(IGN-A) Interruptor IGN-A a barra colectora del bloque de fusibles del tablero, interruptor de posición de estacionamiento/neutral y luces de reversa, barra colectora del centro de relés y fusibles del compartimiento del motor |
| 6 |
|
40A |
(IGN-B) Interruptor IGN-B a barras colectoras del bloque de fusibles del tablero |
| 7 |
|
60A |
(ABS) Módulo de control electrónico de frenos (EBCM) |
| 8 |
|
30A |
(A/C) Resistor del motor del ventilador y relé de alta velocidad del ventilador |
| 9 |
|
30A |
(RR HEAT/A/C) Relé de aire acondicionado (trasero) |
| 10 |
|
40A |
(RR DEFOG) Desempañador trasero |
| 12 |
|
20A |
(ECM-B) Relé de la bomba de combustible, VCM, interruptor y sensor de presión de aceite |
| 14 |
|
20A |
(ENG-I) Todos los sensores de oxígeno, VCM, sensor MAF, sensor de posición del árbol de levas, válvula solenoide EGR lineal, válvula solenoide de purga del canister de emisión EVAP |
| 18 |
|
20A |
(HORN) Relé de la bocina |
| 19 |
|
20A |
(ATC) CAJA DE TRANSFERENCIA ACTIVA |
| 20 |
|
10A |
(IGN-E) Relé de habilitación del aire acondicionado |
| 24 |
|
10A |
(A/C COMP) Relé de habilitación del aire acondicionado |
| 26 |
|
20A |
(ECM-I) Inyectores de combustible, VCM, sensor de posición del cigüeñal, módulo de control de encendido del distribuidor |
| 28 |
|
|
(A/C CLUTCH) Relé de habilitación del aire acondicionado, embrague del compresor de aire acondicionado |
| 29 |
|
|
(BRAKE) Módulo de control electrónico de frenos (EBCM) |
