Chevrolet Avalanche / Fusibles 2003

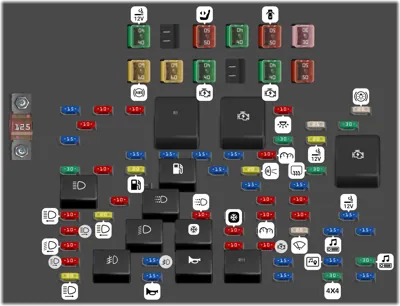

Compartimento del motor

Compartimento del motor
N°ADescripción
- Relé de luces de estacionamiento
- Relé de arranque
- Relé de encendido
- Bomba de combustible (Relé)
- Relé de luces altas
- Luces diurnas (Relé)
- Relé de luces bajas
- Relé del compresor de aire acondicionado
- Relé de luces antiniebla
- Relé de bocina
- Relé de la bomba de lavaparabrisas y lavavidrios trasero
1 40A Toma de corriente auxiliar
3 50A Alimentación del Centro Eléctrico de Bus Medio, Asientos delanteros, Puertas derechas
4 40A Ventilador de control de clima delantero
5 50A Centro Eléctrico de Bus Izquierdo, Módulos de puertas, Cerraduras de puertas, Toma de corriente auxiliar - Área de carga trasera y tablero de instrumentos
6 30A Toma de corriente de accesorios/Cableado de remolque de freno
7 60A Frenos antibloqueo
8 60A Estabilidad del vehículo
9 40A Energía de encendido
11 40A Energía de encendido
12 50A Centro Eléctrico de Bus Izquierdo, Puertas izquierdas, Controlador del cuerpo del camión, Módulo de intermitentes
13 15A Luces de estacionamiento Cableado de remolque
14 10A Luces de estacionamiento traseras derechas y luces de posición lateral
15 10A Luces de estacionamiento traseras izquierdas y luces de posición lateral
16 10A Luces interiores
17 25A Luces de freno
18 10A Alimentación de batería del controlador del cuerpo del camión
19 25A Techo solar
20 30A Luces todoterreno
21 15A Solenoide de ventilación del canister/Módulo Quadrasteer
22 30A Control de clima trasero
23 20A Toma de corriente auxiliar - Consola
24 15A Módulo de control del tren motriz
25 15A Control electrónico del acelerador, Controlador de freno electrónico
26 15A Bobina de encendido, Inyectores de combustible--Banco 1
27 15A Bobina de encendido, Inyectores de combustible--Banco 2
28 10A Tablero de instrumentos, Relé de aire acondicionado, Interruptor de señal de giro/advertencia, Relé de arranque
29 30A Control de suspensión
30 10A Cableado de remolque de luces de reversa
31 20A Módulo de control del tren motriz, Bomba de combustible
32 15A Sensores de oxígeno
33 20A Luces de reversa, Sistema de control de bloqueo de cambio de transmisión automática
34 30A Desempañador de ventana trasera
35 15A Sensores de oxígeno
36 15A Sistema de retención inflable suplementario
37 10A Luces de estacionamiento delanteras, Luces de posición lateral
38 10A Relé de desempañador trasero
39 10A Encendido del controlador del cuerpo del camión
40 10A Luz alta izquierda
41 20A Lámparas de descarga de alta intensidad izquierda
42 10A Luces diurnas
43 10A Tablero de instrumentos/Centro de información del conductor
44 10A Controlador de control de clima
45 15A Encendedor de cigarrillos
46 10A Luz alta derecha
47 10A Compresor de aire acondicionado
48 25A Limpiaparabrisas/lavaparabrisas trasero
50 15A Sistema de audio
51 15A Centro Eléctrico de Bus Medio, HomeLink, Asientos traseros calefaccionados
52 10A Luz baja izquierda
53 10A Sistema de bloqueo de cambio de freno de transmisión
54 10A Sistema de arranque
55 10A Luz baja derecha
56 15A Luces antiniebla
57 15A Bomba de lavaparabrisas y lavavidrios trasero
58 15A OnStar/Entretenimiento del asiento trasero
59 30A Amplificador de radio
60 20A Lámpara de descarga de alta intensidad derecha
61 15A Fusible de bocina
62 15A Pedales ajustables eléctricamente
63 30A Módulo de tracción en las cuatro ruedas
64 15A Asistencia de freno suplementaria
65 125A Toma de corriente de accesorios

Bloque de Fusibles del Tablero de Instrumentos

Bloque de Fusibles del Tablero de Instrumentos
N°ADescripción
- Conexión del Arnés de la Puerta del Conductor
- Conector del Arnés
- Relé de Cierre de Puerta Eléctrica (Función de Cierre)
- Relé de Cierre de Puerta Eléctrica (Función de Apertura)
- Luz Antiniebla Trasera (Solo Exportación)
- Relé de Cierre de Puerta Eléctrica (Función de Apertura de la Puerta del Conductor)
1 15A Interruptor del Limpiaparabrisas de la Ventana Trasera
2 10A Accesorio de Opción de Equipamiento Especial
3 25A Limpiaparabrisas
4 10A Accesorio del Controlador del Cuerpo del Camión
5 10A Encendido, Asientos Calefaccionados
6 15A Sistema de Tracción en las Cuatro Ruedas
7 30A Sistema de Control de Clima
8 10A Espejo Retrovisor Interior, Sistema de Control de Clima
9 10A Control de Crucero
10 10A Sistema de Frenos Antibloqueo
11 10A Módulo de la Puerta del Pasajero Delantero (FPDM)
12 10A PCM, TCM
13 10A Controlador del Cuerpo del Camión
14 10A Luz de Freno de Montaje Alto del Vehículo y Remolque
15 10A Señal de Giro Izquierda/Freno del Remolque
16 10A Señales de Giro Izquierda y Luces Laterales
17 15A Luces de Freno del Vehículo, Módulo de Frenos, Módulo de Control Electrónico del Acelerador
18 10A Señal de Giro Derecha/Freno del Remolque
19 10A Señales de Giro Derecha y Luces Laterales
20 15A Módulo de la Puerta del Conductor
21 20A Tomas de Corriente del Área de Carga Trasera
22 20A Sistema de Cierre de Puerta Eléctrica
23 10A Control de Clima Electrónico Trasero, Portón Trasero
24 15A Controlador del Cuerpo del Camión
25 25A Módulo de Intermitentes
26 15A Controlador del Cuerpo del Camión
27 15A Controlador del Cuerpo del Camión
28 Disyuntor de la Ventana Eléctrica Izquierda

Bloque de Fusibles del Panel de Instrumentos Central

Bloque de Fusibles del Panel de Instrumentos Central
N°ADescripción
- Interruptor Automático del Módulo de Asiento del Conductor y Pasajero
- Interruptor Automático de la Ventana Eléctrica Derecha
- Opción de Equipamiento Especial
- Cableado del Freno del Remolque
- Adaptador (No Usado)
- Conexión del Arnés de Control de Suspensión
- Conector de Cableado del Techo Interior
- Conector de Cableado de Carrocería
- Conector de Cableado del Techo Interior 1
- Conexión del Arnés de Infoentretenimiento
- Relé del Desempañador Trasero
