Bloque de Fusibles del Tablero de Instrumentos

N°		A	Descripción
2			Encendedor de Cigarrillos, Conector de Enlace de Datos
3			Módulo y Interruptor de Control de Crucero, Módulo de Control de Carrocería, Asientos Calefaccionados
4			Medidores, Módulo de Control de Carrocería, Tablero de Instrumentos
5			Luces de Estacionamiento, Interruptor de Ventanas Eléctricas, Módulo de Control de Carrocería, Luz de Cenicero
6			Controles de Radio en el Volante
7			Interruptor de Faros, Módulo de Control de Carrocería, Relé de Faros
8			Luces de Cortesía, Protección contra Descarga de Batería
9			Control de HVAC (Manual)
10			Señal de Giro
11			Tablero, Módulo de Control del Motor
12			Luces Interiores
13			Toma de Corriente Auxiliar
14			Motor de Cerraduras Eléctricas
15			Interruptor 4WD, Controles del Motor (VCM, PCM, Transmisión)
16			Sistema Suplementario de Restricción Inflable
17			Limpiaparabrisas Delantero
18			Controles de Radio en el Volante
19			Radio, Batería
20			Amplificador
21			HVAC (Manual), HVACI (Automático), Sensores de HVAC (Automático)
22			Frenos Antibloqueo
23			Limpiaparabrisas Trasero
24			Radio, Encendido

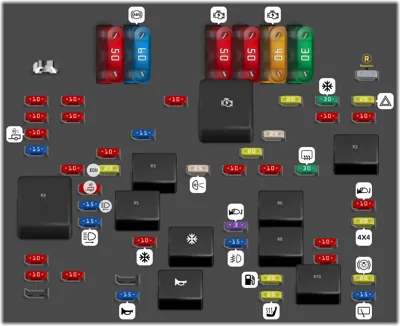

Bloque de Fusibles del Compartimento del Motor

N°	A	Descripción
-		Extractor de Fusibles
-		ARRANCADOR
-		DESEMPAÑADOR TRASERO
-		BOMBA DE COMBUSTIBLE
-		PODER DE FAROS
-		DLR
-		VIDRIO DE ELEVACIÓN
-		AIRE ACONDICIONADO
-		LUZ ANTINIEBLA
-		BOCINA
-		CHMLS
-		Fusibles de Repuesto
1	50A	Alimentación del Bloque de Fusibles del Tablero
2	60A	Sistema de Frenos Antibloqueo
3	50A	Alimentación de la Columna, IGN 2, 3, 4
4	50A	Accesorios con Energía Retenida
5	40A	Encendido y Carga IGN 1
6	30A	Alimentaciones de Accesorios, Freno Eléctrico
7	10A	Giro Izquierdo del Remolque
8	10A	Señal de Giro Trasera Izquierda
9	10A	Interbloqueo de Cambio de Freno-Transmisión
10	20A	Luces de Estacionamiento
11	30A	Sistema de HVAC
12	20A	Luces de Emergencia
13	10A	Giro Derecho del Remolque
14	10A	Señal de Giro Trasera Derecha
15	10A	Luz de Freno Alta Central del Remolque
16	10A	Luz de Freno Alta Central del Vehículo
17	10A	Luces de Reversa del Remolque
18	15A	Inyectores del Módulo de Control del Motor
19	25A	LD LEV
20	15A	Luces de Reversa del Vehículo
21	10A	Sensores/Solenoides del Motor, MAF, CAM, PURGA, VENTILACIÓN
22	20A	Sensor de Oxígeno
23	10A	Luces de Estacionamiento Traseras Derechas
24	20A	Módulo de Control del Motor, Módulo de la Bomba de Combustible, Presión de Aceite
25	25A	Luces de Reversa
26	10A	Motor
27	10A	Luces de Estacionamiento Traseras Izquierdas
28	30A	Desempañador Trasero
29	10A	Luces de Estacionamiento del Remolque
30	15A	Faros Izquierdos
31	10A	Espejo Calefaccionado
32	15A	Faros Derechos
33	3A	Espejos, Cerraduras de Puertas
34	20A	Caja de Transferencia (Tracción en las Cuatro Ruedas)
35	10A	Aire Acondicionado
36	15A	Luces Antiniebla
37	10A	Computadora del Cuerpo del Camión
38	10A	Señal de Giro Delantera Derecha
39	10A	Interruptor de Embrague, Interruptor NSBU
40	10A	Señal de Giro Delantera Izquierda
41	10A	Luces de Estacionamiento Delanteras
43	20A	Solenoide de Arranque, Bomba de Combustible, PRNDL
44	20A	Luces de Freno
46	15A	Bocina
47	20A	Asiento Calefaccionado
48	15A	Limpiaparabrisas Trasero
