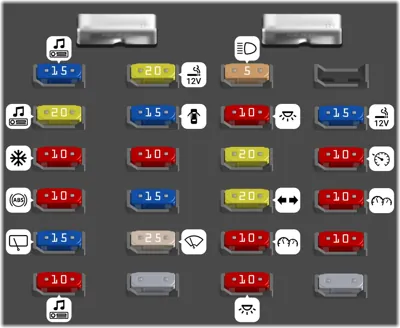

Fusiblera del habitáculo
| N° | A | Descripción | |
|---|---|---|---|
| 2 | 15A | Encendedor de cigarrillos, Conector de enlace de datos | |
| 3 | 10A | Módulo y interruptor de control de crucero, Módulo de control de carrocería, Asientos calefaccionados | |
| 4 | 10A | Medidores, Módulo de control de carrocería, Tablero de instrumentos | |
| 5 | 10A | Luces de estacionamiento, Interruptor de ventana eléctrica, Módulo de control de carrocería, Luz de cenicero | |
| 6 | Controles de radio en el volante | ||
| 7 | 5A | Interruptor de faros, Módulo de control de carrocería, Relé de faros | |
| 8 | 10A | Luces de cortesía, Protección contra descarga de batería | |
| 9 | 20A | Cabezal de control de HVAC (Manual) | |
| 10 | 20A | Señal de giro | |
| 11 | 10A | Tablero, Módulo de control del motor | |
| 12 | 10A | Luces interiores | |
| 13 | 20A | Toma de corriente auxiliar | |
| 14 | 15A | Motor de cerraduras eléctricas | |
| 15 | 10A | Interruptor 4WD, Controles del motor (VCM, PCM, Transmisión) | |
| 16 | 15A | Sistema de sujeción inflable suplementario | |
| 17 | 25A | Limpiaparabrisas delantero | |
| 18 | Controles de radio en el volante | ||
| 19 | 15A | Radio, Batería | |
| 20 | 20A | Amplificador | |
| 21 | 10A | HVAC [Manual], HVAC I [Automático], Sensores de HVAC [Automático] | |
| 22 | 10A | Frenos antibloqueo | |
| 23 | 15A | Limpiaparabrisas trasero | |
| 24 | 10A | Radio, Encendido |

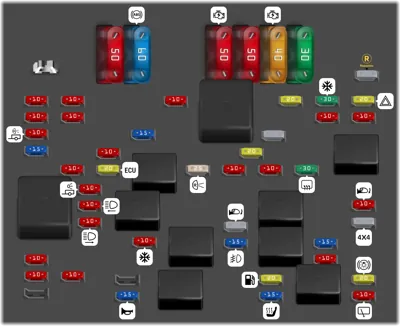

Fusiblera del Motor
| N° | A | Descripción | |
|---|---|---|---|
| - | Herramienta para la extracción de los fusibles. | ||
| - | Repuesto | ||
| 1 | 50A | Alimentación del Bloque de Fusibles del Tablero de Instrumentos | |
| 2 | 60A | Sistema de Frenos Antibloqueo | |
| 3 | 50A | Alimentación de la Columna, IGN 2,3,4 | |
| 4 | 50A | Accesorios con Energía Retenida | |
| 5 | 40A | Encendido y Carga IGN 1 | |
| 6 | 30A | Alimentaciones de Accesorios, Freno Eléctrico | |
| 7 | 10A | Giro Izquierdo del Remolque | |
| 8 | 10A | Señal de Giro Trasera Izquierda | |
| 9 | 10A | Sistema de Control de Bloqueo de Cambio de Transmisión Automática | |
| 10 | 20A | Luces de Estacionamiento | |
| 11 | 30A | Sistema de HVAC | |
| 12 | 20A | Luces de Emergencia | |
| 13 | 10A | Giro Derecho del Remolque | |
| 14 | 10A | Señal de Giro Trasera Derecha | |
| 15 | 10A | Luz de Freno de Montaje Alto del Remolque | |
| 16 | 10A | Luz de Freno de Montaje Alto del Vehículo | |
| 17 | 10A | Luces de Reversa del Remolque | |
| 18 | 15A | Inyectores del Módulo de Control del Motor | |
| 20 | 15A | Luces de Reversa del Vehículo | |
| 21 | 10A | Sensores/Solenoides del Motor, MAF, CAM, PURGA, VENTILACIÓN | |
| 22 | 20A | Sensor de Oxígeno | |
| 23 | 10A | Luces de Estacionamiento Traseras Derechas | |
| 24 | 20A | Módulo de Control del Motor, Módulo de la Bomba de Combustible, Presión de Aceite | |
| 25 | 25A | Luces de Reversa | |
| 26 | 10A | Motor | |
| 27 | 10A | Luces de Estacionamiento Traseras Izquierdas | |
| 28 | 30A | Desempañador Trasero | |
| 29 | 10A | Luces de Estacionamiento del Remolque | |
| 30 | 10A | Faros Izquierdos | |
| 31 | 10A | Espejo Calefaccionado | |
| 32 | 10A | Faros Derechos | |
| 33 | Espejos, Cerraduras de Puertas | ||
| 34 | Caja de Transferencia (Tracción en las Cuatro Ruedas) | ||
| 35 | 10A | Aire Acondicionado | |
| 36 | 15A | Luces Antiniebla | |
| 37 | 15A | Computadora del Cuerpo del Camión | |
| 38 | 10A | Señal de Giro Delantera Derecha | |
| 39 | 10A | Interruptor de Embrague, Interruptor NSBU | |
| 40 | 10A | Señal de Giro Delantera Izquierda | |
| 41 | 10A | Luces de Estacionamiento Delanteras | |
| 43 | 20A | Solenoide de Arranque, Bomba de Combustible, PRNDL | |
| 44 | 20A | Luces de Freno | |
| 46 | 15A | Claxon | |
| 47 | 15A | Asiento Calefaccionado | |
| 48 | 10A | Limpiaparabrisas Trasero |

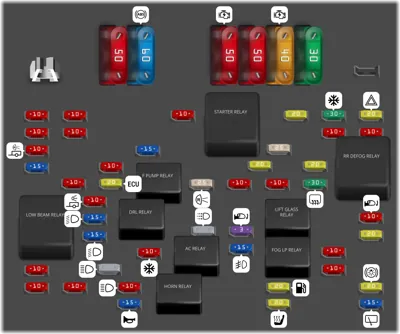

Fusiblera del Motor (Vehículos con Faros HID)
| N° | A | Descripción | |
|---|---|---|---|
| - | 10A | Giro Izquierdo del Remolque | |
| - | 10A | Giro Derecho del Remolque | |
| - | 10A | Luces de Reversa del Remolque | |
| - | 15A | Luces de Reversa del Vehículo | |
| - | 10A | Señal de Giro Delantera Derecha | |
| - | 10A | Señal de Giro Delantera Izquierda | |
| - | 10A | Señal de Giro Trasera Izquierda | |
| - | 10A | Señal de Giro Trasera Derecha | |
| - | 10A | Luces de Estacionamiento Traseras Derechas | |
| - | 10A | Luces de Estacionamiento del Remolque | |
| - | 15A | Faro de Luz Baja, Izquierdo | |
| - | 15A | Faro de Luz Baja, Derecho | |
| - | 10A | Luces de Estacionamiento Delanteras | |
| - | 50A | Alimentación del Bloque de Fusibles del Tablero de Instrumentos | |
| - | 10A | Sensores/Solenoides del Motor, MAF, CAM, PURGA, VENT | |
| - | 20A | Módulo de Control del Motor, Bomba de Combustible, Módulo, Presión de Aceite | |
| - | 60A | Sistema de Frenos Antibloqueo | |
| - | 15A | Inyectores del Módulo de Control del Motor | |
| - | 10A | Aire Acondicionado | |
| - | Faro de Luz Alta, Izquierdo | ||
| - | 10A | Faro de Luz Alta, Derecho | |
| - | 15A | Claxon | |
| - | 10A | Sistema de Control de Bloqueo de Cambio de Transmisión Automática | |
| - | 25A | Luces de Reversa | |
| - | Luces Diurnas | ||
| - | 50A | Alimentación de la Columna, IGN 2,3,4 | |
| - | 50A | Accesorios con Energía Retenida | |
| - | 25A | Nivelación Electrónica de Carga | |
| - | 20A | Sensor de Oxígeno | |
| - | 10A | Motor | |
| - | 3A | Espejos, Cerraduras de Puertas | |
| - | 15A | Luces Antiniebla | |
| - | 40A | Arranque y Carga, IGN 1 | |
| - | 30A | Alimentaciones de Accesorios, Freno Eléctrico | |
| - | 20A | Luces de Estacionamiento | |
| - | 10A | Luces de Estacionamiento Traseras Izquierdas | |
| - | 20A | Solenoide de Arranque, Bomba de Combustible, PRNDL | |
| - | 20A | Asientos Calefaccionados | |
| - | 30A | Sistema de HVAC | |
| - | 10A | Luz de Freno Central Elevada del Remolque | |
| - | 20A | Faros de Luz Alta | |
| - | 30A | Desempañador Trasero | |
| - | 10A | Computadora del Cuerpo del Camión | |
| - | 10A | Interruptor de Embrague, Interruptor NSBU | |
| - | 20A | Luces de Emergencia | |
| - | 10A | Luz de Freno Central Elevada del Vehículo | |
| - | 10A | Espejo Calefaccionado | |
| - | 20A | Caja de Transferencia Automática | |
| - | 20A | Luces de Freno | |
| - | 15A | Limpiaparabrisas Trasero | |
| - | Herramienta para la extracción de los fusibles. |
