Chevrolet Blazer / Fusibles 2002

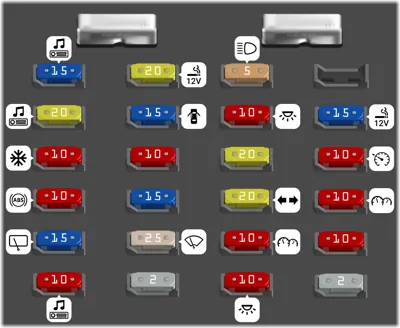

Bloque de fusibles del tablero de instrumentos

Bloque de fusibles del tablero de instrumentos
N°ADescripción
2 15A Encendedor de cigarrillos, conector de enlace de datos
3 10A Módulo y interruptor de control de crucero, módulo de control de la carrocería, asientos calefaccionados
4 10A Indicadores, módulo de control de la carrocería, tablero de instrumentos
5 10A Lámparas de estacionamiento, interruptor de ventana eléctrica, módulo de control de la carrocería, lámpara del cenicero
6 2A Controles de radio en el volante
7 5A Interruptor de faros, módulo de control de la carrocería, relé de faros
8 10A Lámparas de cortesía, protección contra descarga de batería
9 20A Cabezal de control de aire acondicionado (manual)
10 20A Señal de giro
11 10A Tablero, módulo de control del motor
12 10A Luces interiores
13 20A Energía auxiliar
14 15A Motor de seguros eléctricos
15 10A Interruptor de 4WD, controles del motor (VCM, PCM, transmisión)
16 15A Sistema de sujeción inflable suplementario
17 25A Limpiaparabrisas delantero
18 2A Controles de radio en el volante
19 15A Radio, batería
20 20A Amplificador
21 10A Aire acondicionado (manual), aire acondicionado I (automático), sensores de aire acondicionado (automático)
22 10A Frenos antibloqueo
23 15A Limpiaparabrisas trasero
24 10A Radio, encendido

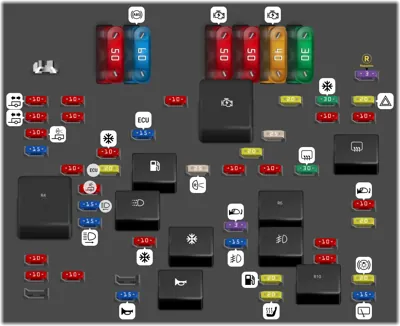

Caja de fusibles en el motor

Caja de fusibles en el motor
N°ADescripción
- Extractor de fusibles
- ARRANQUE
- DESEMPAÑADOR TRASERO
- BOMBA DE COMBUSTIBLE
- Energía de faros
- Luces de conducción diurna
- CRISTAL DEL PORTÓN
- aire acondicionado
- FAROS ANTINIEBLA
- BOCINA
- LUZ DE FRENO CENTRAL
- 3A Repuesto
1 50A Alimentación del bloque de fusibles I/P
2 60A Sistema de frenos antibloqueo
3 50A Alimentación de columna, IGN 2, 3, 4
4 50A Energía de accesorios retenida
5 40A Arranque y carga IGN 1
6 30A Alimentación de accesorios, freno eléctrico
7 10A Giro a la izquierda del remolque
8 10A Señal de giro trasera izquierda
9 10A Sistema de control de bloqueo de cambio de transmisión automática
10 20A Luces de estacionamiento
11 30A Sistema HVAC
12 20A Luces de advertencia de peligro
13 10A Giro a la derecha del remolque
14 10A Señal de giro trasera derecha
15 10A Luz de freno central superior del remolque
16 10A Luz de freno central superior del vehículo
17 10A Luces de reversa del remolque
18 15A Módulo de control del motor
19 25A No utilizado
20 15A Luces de reversa del vehículo
21 10A Sensores/Solenoides del motor, CAM, PURGA, VENTILACIÓN
22 20A Sensor de oxígeno
23 10A Luces de estacionamiento traseras derechas
24 20A Módulo de control del motor, módulo de bomba de combustible, presión de aceite
25 25A Luces de reversa
26 10A Motor
27 10A Luces de estacionamiento traseras izquierdas
28 30A Desempañador trasero
29 10A Luces de estacionamiento del remolque
30 15A Faro izquierdo
31 10A Espejo calefaccionado
32 15A Faro derecho
33 3A Espejos, cerraduras de puertas
34 20A Caja de transferencia (tracción en las cuatro ruedas)
35 10A aire acondicionado
36 15A Faros antiniebla
37 10A Computadora de la carrocería del camión
38 10A Señal de giro delantera derecha
39 10A Interruptor de embrague, interruptor NSBU
40 10A Señal de giro delantera izquierda
41 10A Luces de estacionamiento delanteras
43 20A Solenoide de arranque, bomba de combustible, PRNDL
44 20A Luces de freno
46 15A Bocina
47 20A Asiento calefaccionado
48 15A Limpiaparabrisas trasero
