Chevrolet Blazer / Fusibles 2003

Bloque de fusibles del tablero de instrumentos

Bloque de fusibles del tablero de instrumentos
N°ADescripción
2 Encendedor de cigarrillos, enlace de datos
3 Módulo y interruptor de control de crucero, módulo de control de la carrocería, asientos calefaccionados
4 Indicadores, módulo de control de la carrocería, tablero de instrumentos
5 Luces de estacionamiento, interruptor de ventana eléctrica, módulo de control de la carrocería, lámpara del cenicero
6 Controles de radio en el volante
7 Interruptor de faros, módulo de control de la carrocería, relé de faros
8 Luces de cortesía, protección contra descarga de batería
9 Cabezal de control de calefacción, ventilación y aire acondicionado (Manual)
10 Señal de giro
11 Tablero, módulo de control del motor
12 Luces interiores
13 Toma de corriente auxiliar
14 Motor de seguros eléctricos
15 Interruptor 4WD, controles del motor (VCM, PCM, transmisión)
16 Sistema de sujeción inflable suplementario
17 Limpiaparabrisas delantero
18 Controles de radio en el volante
19 Radio, batería
20 Amplificador
21 Calefacción, ventilación, aire acondicionado (Manual). Calefacción, ventilación, aire acondicionado (Automático), sensores de calefacción, ventilación y aire acondicionado (Automático)
22 Frenos antibloqueo
23 Limpiaparabrisas trasero
24 Radio, encendido

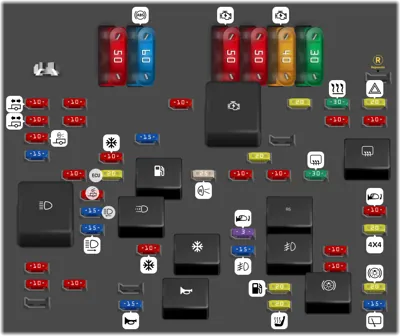

Caja de fusibles en el motor

Caja de fusibles en el motor
N°ADescripción
- Extractor de fusibles
- Arranque
- Desempañador trasero
- Bomba de combustible
- Alimentación de faros
- Luces de conducción diurna
- Cristal elevable
- Relé de aire acondicionado
- Relé de faros antiniebla
- Bocina
- Luz de freno central superior
- Repuesto
1 50A Alimentación del bloque de fusibles del tablero de instrumentos
2 60A Sistema de frenos antibloqueo
3 50A Alimentación de columna, encendido 2, 3, 4
4 50A Energía de accesorios retenida
5 40A Encendido de arranque y carga 1
6 30A Alimentación de accesorios, freno eléctrico
7 10A Giro a la izquierda del remolque
8 10A Señal de giro trasera izquierda
9 10A Sistema de control de bloqueo de cambio de transmisión automática
10 20A Luces de estacionamiento
11 30A Sistema de calefacción, ventilación y aire acondicionado
12 20A Luces de advertencia de peligro
13 10A Giro a la derecha del remolque
14 10A Señal de giro trasera derecha
15 10A Luz de freno central superior del remolque
16 10A Luz de freno central superior del vehículo
17 10A Luces de reversa del remolque
18 15A Inyectores del módulo de control del motor
20 15A Luces de reversa del vehículo
21 10A Sensores/Solenoides del motor, MAF, CAM, PURGA, VENTILACIÓN
22 20A Sensor de oxígeno
23 10A Luces de estacionamiento traseras derechas
24 20A Módulo de control del motor, módulo de la bomba de combustible, presión de aceite
25 25A luces de reversa
26 10A Motor
27 10A Luces de estacionamiento traseras izquierdas
28 30A Desempañador trasero
29 10A Luces de estacionamiento del remolque
30 15A Faro izquierdo
31 10A Espejo calefaccionado
32 15A Faro derecho
33 3A Espejos, cerraduras de puertas
34 20A Caja de transferencia (tracción en las cuatro ruedas)
35 10A aire acondicionado
36 15A Faros antiniebla
37 10A Computadora de la carrocería del camión
38 10A Señal de giro delantera derecha
39 10A Interruptor de embrague, interruptor NSBU
40 10A Señal de giro delantera izquierda
41 10A Luces de estacionamiento delanteras
43 20A Solenoide de arranque, bomba de combustible, PRNDL
44 20A Luces de freno
46 15A Bocina
47 20A Asiento calefaccionado
48 15A Limpiaparabrisas trasero
