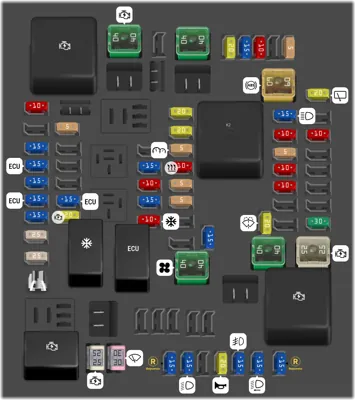

Bloque de fusibles del compartimento del motor
| N° | A | Descripción | |
|---|---|---|---|
| - | 60A | Bomba del sistema de frenos antibloqueo | |
| - | 25A | Motor de arranque 1 | |
| - | 40A | Transformador DC DC | |
| - | 40A | Transformador DC DC | |
| - | 40A | Ventilador delantero | |
| - | 40A | Motor de arranque 3 | |
| - | 30A | Limpiaparabrisas delantero | |
| - | 25A | Motor de arranque 2 | |
| - | 20A | Limpiaparabrisas trasero | |
| - | 10A | - | |
| - | 30A | Módulo de control electrónico de frenos | |
| - | 15A | Luces de estacionamiento/remolque | |
| - | 10A | Luz de freno/giro derecha del remolque | |
| - | 5A | Bloqueo de la columna de dirección | |
| - | 10A | - | |
| - | 10A | Luz de freno/giro izquierda del remolque | |
| - | 20A | Bomba del lavaparabrisas | |
| - | 15A | Repuesto/Faro de luz baja derecho | |
| - | 15A | Faro de luz baja izquierdo | |
| - | 15A | Obturador de faro de luz alta/Luces antiniebla | |
| - | 20A | Bocina | |
| - | 15A | Faro de luz baja derecho/luz alta izquierdo | |
| - | 15A | Repuesto/Faro de luz alta derecho | |
| - | 15A | Motor de nivelación automática de faros | |
| - | 20A | Módulo de control de la transmisión | |
| - | 20A | Centro eléctrico del bus trasero izquierdo/Encendido DC DC | |
| - | 5A | Tablero de instrumentos | |
| - | 10A | Calefacción, ventilación y aire acondicionado/Módulo de puerta de enlace central (marcha/arranque) | |
| - | 5A | Pantalla de alerta de luz reflectante | |
| - | 5A | Módulo de control electrónico de frenos/Servofreno eléctrico/Marcha/Arranque | |
| - | 15A | Espejo retrovisor interior | |
| - | 10A | Módulo de control del sistema de combustible/Módulo de zona del tanque de combustible (marcha/arranque) | |
| - | 15A | Volante calefaccionado | |
| - | 10A | Embrague del aire acondicionado | |
| - | 5A | Bomba de refrigerante | |
| - | 15A | Módulo de control del motor/Encendido | |
| - | 20A | Módulo de control de la transmisión/Encendido | |
| - | 10A | BaterÃa del módulo de control del motor | |
| - | 15A | Sensor O2 1/Persiana aerodinámica/Sensor de flujo de masa de aire | |
| - | 15A | Módulo de control del motor - impar | |
| - | 15A | Sensor O2 2 | |
| - | 15A | Módulo de control del motor - par | |
| - | 15A | Módulo de control del motor del tren motriz 1 | |
| - | 25A | Módulo de control del motor del tren motriz 2 | |
| - | 25A | Módulo de control del motor del tren motriz 3 | |
| - | 5A | - | |
| - | 10A | - | |
| - | 15A | - | |
| - | 20A | - | |
| - | Motor de arranque 1 | ||
| - | Marcha/Arranque | ||
| - | Motor de arranque 3 | ||
| - | - | ||
| - | - | ||
| - | - | ||
| - | Módulo de control del motor | ||
| - | Aire acondicionado | ||
| - | - | ||
| - | Motor de arranque 2 | ||
| - | Herramienta para la extracción de los fusibles. |
Bloque de fusibles del panel de instrumentos
| N° | A | Descripción | |
|---|---|---|---|
| - | Módulo de control de la carrocerÃa 6 | ||
| - | Enlace de diagnóstico/Módulo de puerta de enlace central | ||
| - | Bloqueo eléctrico de la columna de dirección | ||
| - | - | ||
| - | - | ||
| - | Calefacción, ventilación y aire acondicionado | ||
| - | Módulo de control de la carrocerÃa 3 | ||
| - | - | ||
| - | Asiento delantero derecho calefaccionado | ||
| - | Airbag/Cinturón de seguridad | ||
| - | - | ||
| - | Amplificador/Módulo de control de ruido | ||
| - | Módulo de control de la carrocerÃa 7 | ||
| - | Asiento delantero izquierdo calefaccionado | ||
| - | - | ||
| - | Techo solar | ||
| - | - | ||
| - | Tablero de instrumentos | ||
| - | Módulo de control de la carrocerÃa 1 | ||
| - | Entretenimiento del asiento trasero | ||
| - | Módulo de control de la carrocerÃa 4 | ||
| - | Datos USB de infoentretenimiento/Conector auxiliar | ||
| - | Módulo de control de la carrocerÃa 2 | ||
| - | Cargador USB/Carga inalámbrica | ||
| - | Asistencia de estacionamiento | ||
| - | Módulo de integración de comunicaciones | ||
| - | - | ||
| - | Calefacción, ventilación y aire acondicionado/Pantalla del sistema de comunicación de información | ||
| - | Radio | ||
| - | Controles de ajuste del volante | ||
| - | Módulo de control de freno eléctrico/Servofreno eléctrico | ||
| - | Inversor DC AC | ||
| - | Asiento eléctrico del conductor | ||
| - | Asiento eléctrico del pasajero | ||
| - | Alimentación IEC 1 de la baterÃa | ||
| - | Dirección asistida eléctrica | ||
| - | Entretenimiento del asiento trasero/Carga USB/Módulo de carga inalámbrica/Toma de corriente auxiliar/Encendedor | ||
| - | Módulo de control de la carrocerÃa 8 | ||
| - | - | ||
| - | - | ||
| - | - | ||
| - | Toma de corriente auxiliar |
Bloque de fusibles del compartimento trasero
| N° | A | Descripción | |
|---|---|---|---|
| - | - | ||
| - | BaterÃa del remolque | ||
| - | - | ||
| - | Soplador trasero | ||
| - | Control de tracción trasero 1 | ||
| - | - | ||
| - | Ventana derecha | ||
| - | Desempañador de la ventana trasera | ||
| - | Ventana izquierda | ||
| - | - | ||
| - | Reversa del remolque | ||
| - | - | ||
| - | - | ||
| - | - | ||
| - | - | ||
| - | - | ||
| - | - | ||
| - | - | ||
| - | - | ||
| - | Puerta de la guantera/Luz de freno del remolque | ||
| - | - | ||
| - | - | ||
| - | - | ||
| - | - | ||
| - | - | ||
| - | Freno del remolque | ||
| - | Asiento ventilado del conductor/ Lumbar | ||
| - | Entrada pasiva/Arranque pasivo | ||
| - | - | ||
| - | Ventilación del depósito | ||
| - | - | ||
| - | Espejos calefaccionados | ||
| - | - | ||
| - | Módulo del portón trasero | ||
| - | Módulo de control del sistema de combustible/Módulo de zona del tanque de combustible | ||
| - | Asiento ventilado del pasajero/Lumbar | ||
| - | - | ||
| - | Módulo de la ventana | ||
| - | Cierre trasero | ||
| - | Módulo de memoria del asiento | ||
| - | Sensor de ocupación automático | ||
| - | - | ||
| - | - | ||
| - | - | ||
| - | Motor del portón trasero | ||
| - | Asientos traseros calefaccionados | ||
| - | - | ||
| - | - | ||
| - | - | ||
| - | - | ||
| - | - | ||
| - | Control de tracción trasero 2/ Módulo del sistema de amortiguación semiactiva | ||
| - | Video | ||
| - | Cálculo de objetos externos/Alerta de zona ciega lateral | ||
| - | - | ||
| - | Control remoto universal/Sensor de lluvia | ||
| - | Consola superior de alarma/Disuasivo de robo | ||
| - | - | ||
| - | - | ||
| - | Toma de corriente auxiliar trasera | ||
| - | - | ||
| - | - |
