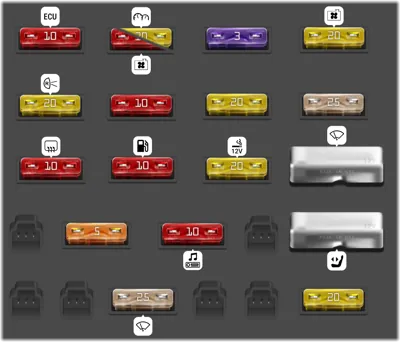

Diagrama de la Caja de Fusibles del Tablero de Instrumentos

Diagrama de la Caja de Fusibles del Tablero de Instrumentos
ADescripción
1 10A Módulo de Control del Motor
2 10A Alimentación del Inyector de Combustible N°1 / Grupo de Instrumentos
2 20A Ventilador de Enfriamiento del Motor
3 3A Señal de Arranque al M.C.E.
4 20A Relé del Ventilador de Enfriamiento
5 20A Luces de Señalización, Luces de Reversa
6 10A Inyector de Combustible
7 20A Luces de Estacionamiento, Luces de Posición Laterales, Luces Traseras
8 25A Calefacción o Aire Acondicionado
9 10A Medidores, Sistema de Alarma de Audio, Sensor de Velocidad del Vehículo, Interruptor de Freno TCC, Desempañador de la Ventana Trasera, Luces Diurnas, Control de Crucero, Relé del Aire Acondicionado
10 10A Bomba de Combustible, Inyector de Combustible
11 20A Luz de la Guantera, Encendedor de Cigarrillos, Liberación de la Tapa del Maletero, Relé de la Bocina, Luces Interiores, Antena Eléctrica, Cerraduras Eléctricas de las Puertas, Radio/Reloj Digital de Control por Computadora
12 CB: Ventanas Eléctricas, Limpiaparabrisas/Lavaparabrisas Trasero
13 5A Luces del Tablero de Instrumentos
14 10A Radio
15 CB: Cerraduras Eléctricas de las Puertas, Asientos Eléctricos, Desempañador de la Ventana Trasera
16 25A Limpiaparabrisas/Lavaparabrisas
17 20A Interruptor de Luz de Freno, Intermitente de Emergencia, Timbre
