Bloque de fusibles compartimiento de motor
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 30A | Freno del remolque | |
| 2 | 30A | Batería de remolque | |
| 3 | 60A | Bomba del Sistema de frenos antibloqueo | |
| 4 | 60A | Centro eléctrico de bus (BES) de tablero de instrumentos 1 | |
| 5 | 40A | MSB Pasajero | |
| 6 | 30A | 4WD Trec | |
| 7 | 40A | Freno de estacionamiento eléctrico | |
| 8 | 60A | Centro eléctrico de bus (BES) de tablero de instrumentos 2 | |
| 9 | 40A | MSB Conductor | |
| 10 | 30A | Desempañante del medallón | |
| 11 | 40A | Motor de arranque | |
| 12 | 40A | Ventilador de enfriamiento 1 | |
| 13 | 40A | Ventilador de enfriamiento 2 | |
| 14 | 10A | Luces de alto/ direccionales de remolque, izquierdas | |
| 15 | 20A | Luces de estacionamiento del remolque | |
| 16 | 10A | Luz de reversa de remolque | |
| 17 | 10A | Luces de alto/ direccionales de remolque, derechas | |
| 18 | 20A | Bomba de combustible | |
| 19 | 10A | Módulo de control del chasis integrado | |
| 20 | 30A | Módulo de control electrónico de suspensión | |
| 21 | 30A | Módulo eléctrico de bomba de combustible | |
| 22 | 5A | Interruptor de instalador de mejoras 1 | |
| 23 | 30A | Instalador de mejoras 2 | |
| 24 | 25A | Limpiador delantero | |
| 25 | 25A | Válvulas del Sistema de frenos antibloqueo | |
| 26 | 5A | Interruptor de instalador de mejoras 2 | |
| 27 | 5A | Interruptor de instalador de mejoras 3 | |
| 28 | 15A | Luces de estacionamiento, derecha | |
| 29 | 15A | Luces de estacionamiento, izquierda | |
| 30 | 30A | Instalador de mejoras 3 | |
| 31 | 5A | Interruptor de instalador de mejoras 4 | |
| 32 | 30A | Instalador de mejoras 4 | |
| 33 | 10A | Luces de reversa | |
| 34 | 15A | Módulo de control del motor/ Encendido | |
| 35 | 10A | Embrague del compresor del aire acondicionado | |
| 36 | 15A | Espejos con calefacción | |
| 37 | 30A | Instalador de mejoras 1 | |
| 38 | 10A | Luz de freno central elevada | |
| 39 | 10A | Ignición miscelánea | |
| 40 | 15A | Ignición de transmisión | |
| 41 | 20A | Bomba de combustible 2 | |
| 42 | 10A | Embrague de ventilador de enfriamiento | |
| 43 | 15A | Motor | |
| 44 | 20A | Inyectores de combustible A, nones | |
| 45 | 20A | Inyectores de combustible B, pares | |
| 46 | 10A | Sensor de oxígeno B | |
| 47 | 15A | Control de acelerador | |
| 48 | 15A | Horn | |
| 49 | 15A | Luz de niebla | |
| 50 | 15A | Sensor de oxígeno A | |
| 51 | 30A | Módulo de control del motor | |
| 52 | 10A | Calentador interior | |
| 53 | 10A | Módulo de energía para accesorios/ Módulo inversor de potencia de tracción | |
| 54 | 15A | Lavador delantero | |
| 55 | Compresor de aire acondicionado/ Control de voltaje regulado de batería | ||
| 56 | Módulo de compresor de aire acondicionado/ Paquete de batería | ||
| 57 | Módulo de control de la transmisión/ Módulo de control del motor | ||
| 58 | Faros | ||
| 59 | Bomba de combustible | ||
| 60 | Instalador de mejoras 2 | ||
| 61 | Instalador de mejoras 3 | ||
| 62 | Instalador de mejoras 4 | ||
| 63 | Luces de estacionamiento del remolque | ||
| 64 | Run/Crank (marcha/corr conmutada) | ||
| 65 | Instalador de mejoras 1 | ||
| 66 | Bomba de combustible 2 | ||
| 67 | Control de aire acondicionado | ||
| 68 | Motor de arranque | ||
| 69 | Desempañante del medallón | ||
| 70 | Módulo de control del motor | ||
| 71 | Embrague de ventilador de enfriamiento |

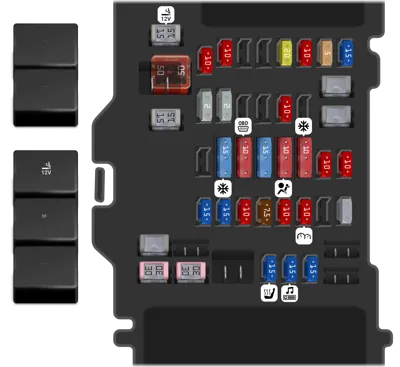

Bloque de fusibles del tablero de instrumentos (Izquierdo)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 15A | Enchufe de energía de accesorios 2 | |
| 2 | 10A | Energía retenida para accesorios de opción de equipo especial (SEO) | |
| 3 | 10A | Abridor de puerta de cochera universal/ Espejo retrovisor interior | |
| 6 | 20A | Módulo de control de la carrocería 3 | |
| 7 | 10A | Módulo de control de la carrocería 5 | |
| 8 | 5A | Interruptor de ventana de conductor/ Interruptor de espejo | |
| 9 | 15A | Módulo de control de la carrocería 7 | |
| 11 | 50A | Tomas de corriente para accesorios | |
| 12 | 15A | Energía retenida para accesorios/Accesorio | |
| 13 | 2A | Interruptor lógico discreto de encendido | |
| 14 | 2A | Iluminación posterior de interruptor | |
| 17 | 10A | Módulo de control de la carrocería 1 | |
| 19 | Refacción | ||
| 20 | Refacción | ||
| 22 | 15A | Calentador, ventilación y aire acondicionado/ Encendido de calentador, ventilación y aire acondicionado auxiliar | |
| 23 | 10A | Encendido de grupo de instrumentos/ Encendido de módulo de detección y diagnóstico | |
| 24 | 15A | Refacción | |
| 25 | 10A | Bolsa de aire/ Información | |
| 26 | 10A | Entrada pasiva Arranque pasivo/ Calentador, ventilación y aire acondicionado | |
| 27 | 10A | Refacción | |
| 28 | 10A | Refacción | |
| 29 | 15A | Activación de estacionamiento/Pedales ajustables eléctricos | |
| 30 | 15A | Opción de equipo especial (SEO) | |
| 31 | 10A | Accesorio/Operación Marcha | |
| 32 | 7.5A | Volante de dirección con calefacción | |
| 33 | 10A | Refacción | |
| 34 | 10A | Cuadro de instrumentos | |
| 36 | Refacción | ||
| 37 | Refacción | ||
| 40 | 30A | Puertas izquierdas | |
| 41 | 30A | Asiento eléctrico del conductor | |
| 43 | 15A | Asiento con calefacción/ enfriamiento delantero izquierdo | |
| 44 | 15A | Amplificador | |
| 45 | 15A | Refacción | |
| 49 | Enchufe de energía de accesorios 1/Encendedor de cigarrillos | ||
| 50 | Run/Crank (marcha/ corr conmutada) |
Bloque de fusibles del tablero de instrumentos
| N° | A | Descripción | |
|---|---|---|---|
| 1 | Enchufe de energía de accesorios 3 | ||
| 2 | Enchufe de energía de accesorios 4 | ||
| 7 | Módulo de control de la carrocería 4 | ||
| 8 | Módulo de control de la carrocería 8 | ||
| 9 | Entretenimiento de los asientos traseros | ||
| 10 | Luz de carga | ||
| 15 | Controles de volante | ||
| 18 | Radio | ||
| 19 | Interruptor de la ventanilla delantera derecha | ||
| 20 | Quemacocos | ||
| 23 | Conector de enlace de datos/Módulo de asiento de conductor | ||
| 26 | Exportación/Toma de potencia/Batería 1 de opción de equipo especial (SEO) | ||
| 27 | Detección de obstáculo/ Puertos USB | ||
| 28 | Módulo de control de la carrocería 2 | ||
| 32 | Batería 2 de opción de equipo especial (SEO) | ||
| 35 | Inversor CA | ||
| 36 | Asiento con calefacción/ enfriamiento delantero derecho | ||
| 37 | Refacción | ||
| 39 | Ventanilla deslizable trasera | ||
| 42 | Motor de ventana de puerta derecha | ||
| 43 | Ventilador delantero | ||
| 44 | TPIM2/Opción de equipo especial (SEO) | ||
| 45 | Módulo de control de la carrocería 6 | ||
| 46 | Refacción | ||
| 47 | Asiento del pasajero | ||
| 50 | Energía retenida para accesorios/Accesorio | ||
| 51 | Ventanilla deslizable trasera abierta | ||
| 52 | Ventanilla deslizable trasera cerrada |
