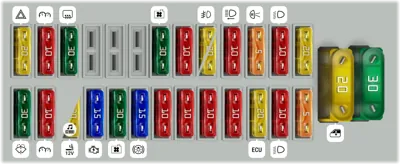

Fusiblera del Habitáculo

N°	A	Descripción
1	20A	Señalizador de emergencia, módulo de la alarma antirrobo, bocina, indicador de triple función, radio/CD player alumbrado del compartimiento de los pasajeros y alimentación de la conexión de diagnóstico ALDL
2	10A	Tablero de instrumentos
3	30A	Desempañador de la luneta
4	-	No utilizado
5	-	No utilizado
7	30A	Motor ventilador del radiador (vehículo equipado con acondicionador de aire)
8	10A	Luces de estacionamiento (lado izquierdo)
9	20A	Bomba del deposito de arranque en frío [Flexpower de estar equipado]
9	20A	Faro antiniebla
10	10A	Luz alta lado izquierdo
11	5A	Luz de marcha atrás
12	10A	Luz baja y ajuste de la altura del foco del faro (lado izquierdo)
13	20A	Traba eléctrica del cierre central de las puertas
14	20A	Sistema de los cristales eléctricos delanteros
15	30A	Motor de la ventilación interna (vehículo sin acondicionador de aire o motor ventilador del radiador (vehículos con acondicionador de aire)
16	30A	Lavador y limpiaparabrisas / luneta
17	10A	Tablero de instrumentos, indicador de triple función, chicharra de las luces encendidas, bobinas de los relevadores del acondicionador de aire y desempañador de la luneta, alumbrado: del botón de las luces del interruptor del control de ventilación interna Y desempañador de la luneta y de control de calefacción; alimentación de los interruptores elevadores de los cristales, alimentación de los relevadores del acondicionador de aire y del ventilador del radiador (vehículos con acondicionador de aire)
18	15/20A	Enchufe para accesorios eléctricos, sistema de audio [solamente vehículos Sedán - si equipado]
18	20A	Enchufe para accesorios eléctricos y módulo electrónico del sistema de cierre central de las cerraduras (si equipado), sistema de audio [solamente vehículos Sedán - si equipado]
19	15A	Sistema de encendido y alimentación para ECM
20	30A	Motor del ventilador del radiador
21	15A	Luz de freno, indicadores de giro y alumbrado del interruptor del señalizador de emergencia y luz auxiliar del freno trasero (brake light)
22	10A	Sensor de oxígeno calentado, solenoide de arranque en frío (Flexpower de estar equipado) y bobina del relevador de arranque en frío (Flexpowerde estar equipado)
23	10A	Luces de estacionamiento (lado derecho) luz de matrícula y alumbrado del interruptor del acondicionador de aire
24	10A	Motores elevadores eléctricos de los cristales delanteros, velocímetro
25	10A	Luz alta (lado derecho) y luz indicadora de la luz alta (tablero de instrumentos)
26	20A	Bomba eléctrica de combustible y ECM
27	10A	Luz baja y ajuste de la altura del foco de faro (lado derecho)
28	5A	Motor VHC ECM (Flexpower - de estar equipado)

Fusiblera del Habitáculo [Relés]

N°		A	Descripción
-			Bomba de combustible
-			Luz indicadora de la dirección
-			Limpiador de la luneta
-			Limpiaparabrisas
-			Desempañador de la luneta
-			No utilizado
-			Arranque en frío (flexpower de estar equipado) / Faro antiniebla
-			Ventilador / radiador / velocidad máxima sin acondicionador de aire
-			Bocina
-			ALDL - Diagnóstico
-			Compresor A/C / ventilador / radiador / velocidad máxima - Tax Colombia
-			Cristal eléctrico
-			No utilizado

Fusiblera del Habitáculo [Relés II]

N°		A	Descripción
-			Ventilador interior (principal) (con AC)
-			Ventilador / radiador con A/C
-			Ventilador / radiador / velocidad mínima con acondicionador de ar
-			Ventilador / radiador / velocidad máxima con acondicionador de aire
-			Ventilador / radiador con acondicionador de aire
-			Ventilador / radiador con acondicionador de aire
-			Relevador principal
