Bloque de Fusibles de la Consola del Piso

N°	A	Descripción
-		Energía Retenida de Accesorios (RAP)
-		Extractor de Fusibles
-		Sistema de Control de Clima
1	10A	Módulo de Control del Motor, Módulo de Control de Transmisión
2	2A	Dirección Asistida Eléctrica, Control del Volante
3	10A	Sistema de Control de Clima, Encendido
4	10A	Calefacción, Ventilación, Aire Acondicionado, PASS-Key III+
5	10A	Radio XM™, OnStar™
7	10A	Limpiaparabrisas
8	10A	Luz de Freno
9	15A	Sistema de Audio
10	2A	Energía Retenida de Accesorios para Ventanas
11	2A	Interruptor de Encendido, PASS-Key III+
12	2A	Iluminación del Control del Volante
14	10A	Tablero de Instrumentos
15	10A	Luces Interiores
16	20A	Repuesto
17	10A	Repuesto
18	20A	Repuesto
19	15A	Cerraduras de Puertas
20	15A	Techo Solar
21	10A	Airbag
23	20A	Amplificador
28	30A	Ventanas Eléctricas

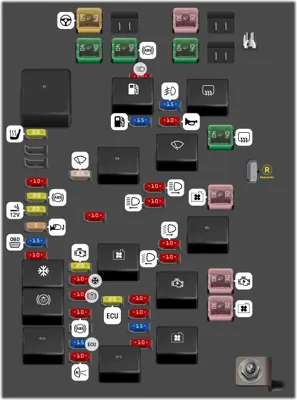

Bloque de Fusibles del Compartimento del Motor

N°	A	Descripción
-		Terminal de Batería
-		Extractor de Fusibles
-		Bomba de AIR
-		Bomba de Combustible
-		Desempañador Trasero
-		Limpiaparabrisas Encendido/Apagado
-		Limpiaparabrisas Alta/Baja Velocidad
-		Solenoide de AIR [L61]/Ventilador de Enfriamiento del Motor 2 [LNF]
-		Ventilador de Enfriamiento del Motor [L61, LE5]/Ventiladores de Enfriamiento del Motor [LNF]
-		Embrague del Aire Acondicionado
-		Luz de Freno de Montaje Alto Central
-		Marcha, Arranque
-		Arrancador
-		Ventilador de Enfriamiento del Motor 1
-		Tren Motriz
-		Repuestos
1	60A	Dirección Asistida Eléctrica
2	40A	Bomba de AIR
4	40A	Sistema de Frenos Antibloqueo
5	30A	Módulo de Control de Carrocería 3
6	40A	Módulo de Control de Carrocería 2
9	40A	Desempañador Trasero
10	30A	Ventilador de Enfriamiento del Motor Alta Velocidad
11	30A	Arrancador
12	30A	Ventilador de Enfriamiento del Motor Baja Velocidad
13	10A	Luces de Conducción Diurna
14	15A	Bomba de Combustible
15	15A	Luces Antiniebla
16	10A	Claxon
17	20A	Cajuela, Asientos Calefaccionados
20	10A	Módulo de Diagnóstico de Sensores (Airbags)
21	20A	Sistema de Frenos Antibloqueo 3
22	20A	Toma de Corriente Auxiliar
23	5A	Espejos
24	15A	Conector de Enlace de Datos
25	10A	Ventilación del Canister
26	25A	Limpiaparabrisas
27	10A	Luces de Estacionamiento
28	10A	Luz Alta Lado del Pasajero
29	10A	Luz Alta Lado del Conductor
30	10A	Luz Baja Lado del Pasajero
31	10A	Luz Baja Lado del Conductor
32	20A	Encendido
33	10A	Embrague del Aire Acondicionado
34	10A	Luz de Freno de Montaje Alto Central
35	10A	Sistema de Frenos Antibloqueo 2
37	15A	Módulo de Control del Motor, Transmisión
38	10A	Luces de Reversa
39	20A	Módulo de Control del Tren Motriz/Módulo de Control del Motor
40	10A	Emisiones de Escape
41	10A	Solenoide de Válvula del Motor
42	15A	Inyectores
43	10A	Solenoide de AIR
