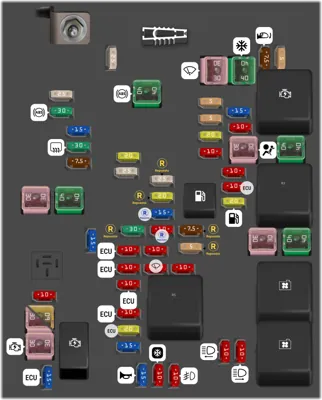

Fusiblera del Motor
| N° | A | Descripción | |
|---|---|---|---|
| - | 25A | - | |
| - | 30A | Limpiaparabrisas | |
| - | 40A | Control de calefacción, ventilación y aire acondicionado | |
| - | 7.5A | Retrovisores exteriores | |
| - | 5A | - | |
| - | 25A | - | |
| - | 30A | Módulo del ABS | |
| - | 40A | Módulo del ABS | |
| - | 5A | - | |
| - | 5A | Regulador de la tensión de control | |
| - | 20A | - | |
| - | 10A | - | |
| - | 15A | - | |
| - | 10A | - | |
| - | 30A | Airbag / Desbloqueo automático / Tablero de instrumentos / Pedal del embrague | |
| - | 40A | - | |
| - | 15A | Módulo del cambio automático | |
| - | 30A | Desempañador trasero | |
| - | 7.5A | Calefacción de retrovisores exteriores para [motores GASOLINA y DIESEL] | |
| - | 30A | Calefactor de combustible [para motores DIESEL] | |
| - | 40A | - | |
| - | 20A | - | |
| - | 25A | - | |
| - | 25A | REPUESTO | |
| - | 20A | REPUESTO | |
| - | 15A | REPUESTO | |
| - | 10A | Bomba de combustible para arranque en frío [para motores ECONO.FLEX] / Sensor de presión del combustible para [motores DIESEL] | |
| - | 10A | Módulo de control del motor / Módulo del cambio automático | |
| - | 20A | Bomba de combustible | |
| - | 15A | - | |
| - | 30A | REPUESTO | |
| - | 10A | REPUESTO | |
| - | 7.5A | REPUESTO | |
| - | 10A | Bobina del relé en [motores ECONO.FLEX y de GASOLINA] / Módulo de control del motor y bobina del relé para los [motores DIESEL] | |
| - | 10A | - | |
| - | 5A | REPUESTO | |
| - | 10A | Módulo de control del motor | |
| - | 10A | Lavaparabrisas | |
| - | 10A | Bomba de combustible para arranque en frío [para motores ECONO.FLEX] | |
| - | 30A | [para motores ECONO.FLEX y de GASOLINA] Ventilador del radiador // 40 A [para motores DIESEL] | |
| - | 40A | [para motores ECONO.FLEX y de GASOLINA] Ventilador del radiador // 60 A [para motores DIESEL] | |
| - | 10A | - | |
| - | 10A | Módulo de control del motor | |
| - | 10A | Módulo de control del motor | |
| - | 20A | Módulo de control del motor | |
| - | 15A | Control de la inyección y del encendido para motores ECONO.FLEX y GASOLINA. | |
| - | 30A | Bujía de precalentamiento [para los motores DIÉSEL] // 60 A | |
| - | 60A | Bujía de precalentamiento para los motores DIESEL | |
| - | 30A | Motor de arranque | |
| - | 15A | Módulo de control del motor | |
| - | 15A | Bocina | |
| - | 10A | Compresor del aire acondicionado | |
| - | 10A | Faros antiniebla delanteros | |
| - | 10A | Luz alta (lado izquierdo) | |
| - | 10A | Luz alta (lado derecho) | |
| - | Herramienta para la extracción de los fusibles. | ||
| - | Relé de marcha / arranque | ||
| - | Bomba de combustible | ||
| - | Ventilador del radiador [para los motores DIESEL] | ||
| - | - | ||
| - | Relé de la cadena cinematica | ||
| - | Ventilador del radiador | ||
| - | Motor de arranque | ||
| - | Ventilador del radiador |
Fusiblera del Habitáculo
| N° | A | Descripción | |
|---|---|---|---|
| - | - | - | |
| - | - | - | |
| - | - | - | |
| - | - | - | |
| - | 20A | Testigo indicador de las luces de emergencia / Testigo indicador del desempañador trasero / Luz de freno / Tercera luz de freno / Luz de la patente / Control del relé del sistema limpiaparabrisas / Control del relé del encendido / Señal del encendido para el módulo de control del motor / Control del relé para el módulo de bloqueo de la tapa del baúl/ Activación del sistema de frenos / Testigo indicador del aire acondicionado | |
| - | 20A | Testigo indicador para el control del sistema de bloqueo de puertas (en vehículos con sistema de alarma) / Control del relé del desempanador trasero / Control del relé de los accesorios | |
| - | 30A | Luz baja del lado izquierdo / Luz trasera derecha / Luz de freno izquierda / Intermitente izquierdo | |
| - | 30A | Luz baja del lado derecho / Luz trasera izquierda / Luz de freno derecha / Intermitente derecho / Luz del compartimento de carga | |
| - | 25A | Testigo indicador del sistema de calefacción, ventilación y aire acondicionado | |
| - | 20A | lluminación del tablero de instrumentos/ Intermitente trasero derecho / Luz de marcha atrás de la palanca selectora del cambio automático / Luz de marcha atrás | |
| - | 20A | Intermitente trasero izquierdo / Luz de cortesía | |
| - | 30A | Sistema de bloqueo de fusible | |
| - | - | - | |
| - | 10A | Sistema de bloqueo de la tapa del baúl | |
| - | 10A | Sistema de airbags / Desbloqueo automático | |
| - | 15A | Conector de diagnosis | |
| - | 2A | Cerradura del encendido | |
| - | 10A | Módulo de calefacción, ventilación y aire acondicionado | |
| - | - | - | |
| - | 20A | No se usa | |
| - | - | - | |
| - | 15A | Radio | |
| - | - | - | |
| - | 10A | Sensor de estacionamiento | |
| - | - | - | |
| - | 10A | Cuadro de instrumentos | |
| - | 10A | Sistema de airbags / Desbloqueo automático | |
| - | 10A | Cuadro de instrumentos | |
| - | 7.5A | Pedal del embrague | |
| - | 10A | Reglaje de los faros | |
| - | - | - | |
| - | 10A | Módulo de calefacción, ventilación y aire acondicionado | |
| - | - | - | |
| - | 2A | lluminación de los mandos en el volante | |
| - | 25A | Levantavidrios eléctrico delantero | |
| - | 25A | Levantavidrios eléctrico trasero | |
| - | - | - | |
| - | 20A | Encendedor de cigarrillos / Toma de corriente | |
| - | 10A | Radio | |
| - | - | - | |
| - | - | ||
| - | - | ||
| - | Relé para el sistema de bloqueo de la tapa del maletero | ||
| - | - | ||
| - | Relé para el módulo de calefacción, ventilación y aire acondicionado | ||
| - | Relé para los levantavidrios eléctricos / Radio / Encendedor de cigarrillos / Toma de corriente |
