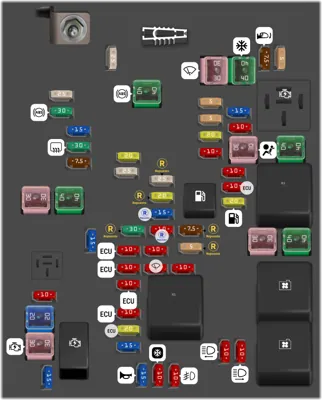

Fusiblera del Motor

N°	A	Descripción
-	25A	No se usa
-	30A	Limpiaparabrisas
-	40A	Control de la calefacción, ventilación y aire acondicionado
-	7.5A	Espejo retrovisor exterior
-	5A	No se usa
-	25A	No se usa
-	30A	Módulo del ABS
-	40A	Módulo del ABS
-	5A	No se usa
-	5A	Regulador de tensión de control
-	20A	No se usa
-	10A	No se usa
-	15A	No se usa
-	10A	No se usa
-	30A	Airbag / Desbloqueo automático / Tablero de instrumentos / Pedal del embrague / Dirección de los faros
-	40A	No se usa
-	15A	Módulo de la transmisión automática
-	30A	Desempañador trasero
-	7.5A	No se usa [motor ECONO.FLEX] Calefactor del espejo retrovisor exterior [motores diesel y de nafta]
-	30A	No usado [motores ECONO.FLEX y de nafta] Calentador de combustible [motor diesel]
-	40A	No se usa
-	20A	No se usa
-	25A	No se usa
-	25A	REPUESTO
-	20A	REPUESTO
-	15A	REPUESTO
-	10A	Bomba de combustible para arranque en frío [motor ECONO.FLEX] / Sensor de presión de combustible [motor diesel]
-	10A	Módulo de control del motor / módulo de la transmisión automática
-	20A	Bomba de combustible
-	15A	No usado [motores ECONO.FLEX y de nafta] // (10A) No usado [motor diesel]
-	30A	REPUESTO
-	10A	REPUESTO
-	7.5A	REPUESTO
-	10A	Bobina del relé del ventilador del radiador / Bobina del relé del aire acondicionado [motores ECONO.FLEX y de nafta] O válvula de descarga del turbo / Módulo de control del motor / Bobina del relé del ventilador del radiador / Bobina del relé del aire acondicionado / bobina del relé del calentador de combustible [motor diesel]
-	10A	No se usa
-	5A	REPUESTO
-	10A	Módulo de control del motor
-	10A	Lavaparabrisas
-	10A	Bomba de combustible para arranque en frío [motor ECONO.FLEX] No usado [motores diese y de nafta]
-	30A	Ventilador del radiador [motores ECONO.FLEX y de nafta] // (40A) Ventilador del radiador [motor diesel]
-	40A	Ventilador del radiador [motores ECONO.FLEX y de nafta] // (60A ) Ventilador del radiador [motor diesel]
-	10A	No se usa
-	10A	Módulo de control del motor / válvula de caudal de masa de aire [motores ECONO.FLEX y de nafta] O válvula de escape [motor diesel]
-	10A	Módulo de control del motor/sensor de oxígeno [motores ECONO.FLE y de nafta] Sensor de oxígeno [motor diesel]
-	20A	Módulo de control del motor
-	15A	Inyección y control de inyección [motores ECONO.FLEX y de nafta] No usado [motor diesel]
-	20A	No usado [motores ECONO.FLEX y de nafta] // (60A) Bujía incandescente 60A
-	30A	Motor de arranque
-	15A	Módulo de control del motor [motores ECONO.FLEX y de nafta] // (5A) No usado [motor diesel]
-	15A	Bocina
-	10A	Compresor del aire acondicionado
-	10A	Faros antiniebla delantero
-	10A	Luz alta (lado izquierdo)
-	10A	Luz alta (lado derecho)
-		Herramienta para la extracción de los fusibles.
-		Relé de marcha y arranque
-		Bomba de combustible
-		No usado [motores ECONO.FLEX y de nafta] Ventilador del radiador [para motor diesel]
-		Relé del tren de transmisión
-		Alta velocidad del ventilador del radiador
-		Motor de arranque
-		Baja velocidad del ventilador del radiador

Fusiblera del habitáculo

N°	A	Descripción
-	20A	Luz indicadora de baliza / Luz indicadora del desempañador de la luneta trasera / Luz de freno / Tercera luz de freno / Luz de la placa de patente / Control del relé del sistema del lavaparabrisas / Control del relé de encendido / Señal de encendido para control del módulo del motor / Control del relé del módulo de bloqueo de la tapa de baúl / Activación del sistema de freno / Luz indicadora del sistema de aire acondicionado
-	20A	Luz indicadora del control del sistema de cierre centralizado (para vehículos con sistema de alarma) / Control del relé del desempañador de la luneta trasera / Control del relé de accesorios
-	30A	Luz baja del lado izquierdo / Luz trasera derecha / Luz de freno izquierda / Intermitente izquierdo / Luz trasera izquierda / Luz de posición delantera derecha
-	30A	Luz baja del lado derecho / Luz trasera izquierda / Luz de freno derecha / Intermitente derecho / Luz del compartimiento de carga / Luz de posición delantera izquierda
-	25A	Luz indicadora del sistema de calefacción, ventilación y aire acondicionado / Control del relé del módulo de calefacción, ventilación y aire acondicionado
-	20A	lluminación del tablero de instrumentos / Intermitente trasero derecho / Luz de fondo de la palanca de cambios de la transmisión automática / Luz de marcha atrás
-	20A	Intermitente trasero izquierdo / Luz de cortesía /Faro antiniebla trasero / Bloqueo del cambiador de la transmisión automática
-	30A	Sistema de cierre centralizado
-	10A	Sistema de bloqueo de la tapa del baúl
-	10A	Sistema de airbag / Desbloqueo automático
-	15A	Conector de diagnosis
-	2A	Cerradura del encendido
-	10A	Calefacción, ventilación y módulo del aire acondicionado
-	10A	No se usa
-	15A	Radio
-	10A	Sensor de estacionamiento
-	10A	Cuadro de instrumentos
-	10A	Sistema de airbag / Desbloqueo automático
-	10A	Cuadro de instrumentos
-	7.5A	Pedal del embrague
-	10A	No se usa
-	10A	Calefacción, ventilación y módulo del aire acondicionado
-	2A	lluminación de los controles del volante
-	25A	Levantavidrios eléctrico delantero
-	25A	Levantavidrios eléctrico
-	20A	Tomacorriente / Encendedor de cigarrillos
-	10A	Radio
-		-
-		-
-		Relé del sistema de bloqueo de la tapa del baúl
-		-
-		Relé del módulo de calefacción, ventilación y aire acondicionado
-		Relé de los levantavidrios eléctricos / Radio / Tomacorriente / Encendedor de cigarrillos
