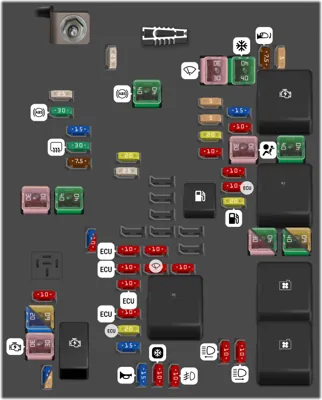

Caja de fusibles del compartimento del motor
| N° | A | Descripción | |
|---|---|---|---|
| - | 25A | No se usa | |
| - | 30A | Limpiaparabrisas | |
| - | 40A | Control de la calefacción, ventilación y aire acondicionado | |
| - | 7.5A | Espejo retrovisor exterior | |
| - | 5A | No se usa | |
| - | 25A | No se usa | |
| - | 30A | Módulo del ABS | |
| - | 40A | Módulo del ABS | |
| - | 5A | No se usa | |
| - | 5A | Regulador de tensión de control | |
| - | 20A | No se usa | |
| - | 10A | No se usa | |
| - | 15A | No se usa | |
| - | 10A | No se usa | |
| - | 30A | Airbag / Desbloqueo automático / Tablero de instrumentos / Pedal del embrague / Dirección de los faros | |
| - | 40A | No se usa | |
| - | 15A | Módulo de la transmisión automática | |
| - | 30A | Desempañador trasero | |
| - | 7.5A | No se usa [motor ECONO.FLEX] Calefactor del espejo retrovisor exterior [motores diesel y de nafta] | |
| - | 30A | No usado [motores ECONO. FLEX de y nafta] Calentador de combustible [motor diésel] | |
| - | 40A | No se usa | |
| - | 20A | No se usa | |
| - | 25A | No se usa | |
| - | 10A | Bomba de combustible para arranque en frío [motor ECONO.FLEX] / Sensor de presión de combustible [motor diésel] / no se usa [motor de nafta] | |
| - | 10A | Módulo de control del motor / módulo de la transmisión automática | |
| - | 20A | Bomba de combustible | |
| - | 15A | No usado [motores ECONO.FLEX y de nafta] | |
| - | 10A | No usado [motor diésel] | |
| - | 10A | Bobina del relé del ventilador del radiador / Bobina del relé del aire acondicionado [motores ECONO.FLEX y de nafta] o válvula de descarga del turbo / Módulo de control del motor / Bobina del relé del ventilador del radiador / Bobina del relé del aire acondicionado / bobina del relé del calentador de combustible [motor diésel] | |
| - | 10A | No se usa | |
| - | 10A | Módulo de control del motor | |
| - | 10A | Lavaparabrisas | |
| - | 10A | Bomba de combustible para arranque en frío [motor ECONO.FLEX] No usado [motores diesel y de nafta] | |
| - | 30A | Ventilador del radiador [motores ECONO. FLEX y de nafta] | |
| - | 40A | Ventilador del radiador [motor diésel] | |
| - | 40A | Ventilador del radiador [motores ECONO. FLEX y de nafta] | |
| - | 60A | Ventilador del radiador [motor diésel] | |
| - | 10A | No se usa | |
| - | 10A | Módulo de control del motor / válvula de caudal de masa de aire [motores ECONO.FLEX y de nafta] o válvula de escape [motor diésel] | |
| - | 10A | Módulo de control del motor/sensor de oxígeno [motores ECONO.FLEX y de nafta] Sensor de oxígeno [motor diesel] | |
| - | 20A | Módulo de control del motor | |
| - | 15A | Inyección y control de inyección [motores ECONO.FLEX y de nafta] No usado [motor diésel] | |
| - | 20A | No usado [motores ECONO. FLEX y de nafta] | |
| - | 60A | Bujía incandescente de precalentamiento [motor diésel] | |
| - | 30A | Motor de arranque | |
| - | 15A | Módulo de control del motor [motores ECONO.FLEX y de nafta] | |
| - | 5A | No usado [motor diésel] | |
| - | 15A | Bocina | |
| - | 10A | Compresor del aire acondicionado | |
| - | 10A | Faros antiniebla delantero | |
| - | 10A | Luz alta (lado izquierdo) | |
| - | 10A | Luz alta (lado derecho) | |
| - | Herramienta para la extracción de los fusibles. | ||
| - | Relé de marcha ; y arranque | ||
| - | Bomba de combustible | ||
| - | No usado [motores ECONO.FLEX y de nafta] Ventilador del radiador [para motor diésel] | ||
| - | Relé del tren de transmisión | ||
| - | Alta velocidad del ventilador del radiador | ||
| - | Motor de arranque | ||
| - | Baja velocidad del ventilador del radiador |
Caja de fusibles del tablero de instrumentos
| N° | A | Descripción | |
|---|---|---|---|
| - | 20A | Luz indicadora de baliza, Luz indicadora del desempañador de la luneta trasera, Luz de freno, Tercera luz de freno, Luz de la placa de patente, Control del relé del sistema del lavaparabrisas, Control del relé de encendido, Señal de encendido para control del módulo del motor, Control del relé del módulo de bloqueo de la tapa del baúl, Activación del sistema de freno, Luz indicadora del sistema de aire acondicionado | |
| - | 20A | Luz indicadora del control del sistema de cierre centralizado [para vehículos con sistema de alarma], Control del relé del desempañador de la luneta trasera, Control del relé de accesorios | |
| - | 30A | Luz baja del lado izquierdo, Luz trasera derecha, Luz de freno izquierda, Intermitente izquierdo, Luz trasera izquierda, Luz de posición delantera derecha | |
| - | 30A | Luz baja del lado derecho, Luz trasera izquierda, Luz de freno derecha, Intermitente derecho, Luz del compartimiento de carga, Luz de posición delantera izquierda | |
| - | 25A | Luz indicadora del sistema de calefacción, ventilación y aire acondicionado, Control del relé del módulo de calefacción, ventilación y aire acondicionado | |
| - | 20A | Iluminación del tablero de instrumentos, Intermitente trasero derecho, Luz de fondo de la palanca selectora de la transmisión automática, Luz de marcha atrás | |
| - | 20A | Intermitente trasero izquierdo, Luz de cortesía, Bloqueo del cambiador de la transmisión automática | |
| - | 30A | Sistema de bloqueo de puertas y tapa del depósito de combustible eléctrica | |
| - | 10A | Sistema de bloqueo de la tapa del baúl | |
| - | 10A | Sistema de airbag, Desbloqueo automático | |
| - | 15A | Conector de diagnosis | |
| - | 2A | Cerradura del encendido | |
| - | 10A | Calefacción, ventilación y módulo del aire acondicionado | |
| - | 10A | No se usa | |
| - | 15A | Radio | |
| - | 10A | Sensor de estacionamiento | |
| - | 10A | Cuadro de instrumentos | |
| - | 10A | Sistema de airbag, Desbloqueo automático | |
| - | 10A | Cuadro de instrumentos | |
| - | 7.5A | Pedal del embrague | |
| - | 10A | No se usa | |
| - | 10A | Calefacción, ventilación y módulo del aire acondicionado | |
| - | 2A | Iluminación de los controles del volante | |
| - | 25A | Levantavidrios eléctrico delantero | |
| - | 25A | Levantavidrios eléctrico | |
| - | 20A | Tomacorriente, Encendedor de cigarrillos | |
| - | 10A | Radio | |
| - | - | ||
| - | - | ||
| - | Relé del sistema de bloqueo de la tapa del baúl | ||
| - | - | ||
| - | Relé del módulo de calefacción, ventilación y aire acondicionado | ||
| - | Relé de los levantavidrios eléctricos, Radio, Tomacorriente, Encendedor de cigarrillos |
