Chevrolet Equinox / Fusibles 2014

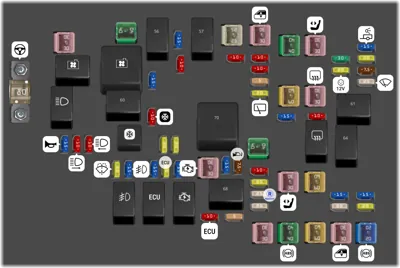

Bloque de Fusibles del Compartimento del Motor

Bloque de Fusibles del Compartimento del Motor
N°ADescripción
1 30A Ventilador de Refrigeración 1
2 40A Ventilador de Refrigeración 2
3 25A Refuerzo de Freno
4 30A Ventanas Eléctricas - Derecha
5 40A Módulo de Asiento con Memoria
6 30A Asiento Eléctrico - Izquierdo
7 60A Bloque de Fusibles del Tablero de Instrumentos 1
8 30A Desempañador Trasero
9 30A Arrancador
10 40A Motor de la Bomba de Aire
11 60A Bloque de Fusibles del Tablero de Instrumentos 2
12 30A Techo Solar
13 40A Bomba del Sistema de Frenos Antibloqueo
14 60A Bloque de Fusibles del Tablero de Instrumentos 3
15 30A Ventanas Eléctricas - Izquierda
16 20A Módulo del Sistema de Frenos Antibloqueo
17 15A Batería del Módulo de Control de Transmisión
18 15A Luz de Estacionamiento del Remolque
19 15A Solenoide de la Bomba de Aire
20 10A Batería del Módulo de Control del Motor
21 10A Ventilación del Canister
22 10A Lado Izquierdo del Remolque (Si Está Equipado)
23 30A Módulo de la Puerta Trasera
24 20A Soporte Lumbar Eléctrico
25 10A Lado Derecho del Remolque (Si Está Equipado)
26 20A Toma de Corriente Accesorio Trasero
27 7.5A Módulo de Espejo con Memoria
28 5A Sensor de Batería de Control de Voltaje Regulada
29 25A Limpiaparabrisas Delantero
30 20A Limpiaparabrisas Trasero
31 10A Compresor de Aire Acondicionado
32 15A Cierre Trasero
33 10A Espejos Calefaccionados
34 15A Claxon
35 10A Faro de Luz Alta Derecho
36 10A Faro de Luz Alta Izquierdo
37 20A Bobina de Encendido Par
38 20A Bobina de Encendido Impar
39 20A Lavaparabrisas
40 15A Luces Antiniebla Delanteras
41 15A Sensor de Oxígeno Post Catalizador
42 20A Módulo de Control del Motor
43 15A Sensor de Oxígeno Pre-Catalizador
44 15A Módulo de Control de Transmisión
45 7.5A Espejo
46 10A Encendido del Módulo de Control del Sistema de Combustible
47 25A Repuesto
48 15A Módulo de Tracción Trasera
49 15A Lógica del Módulo de la Puerta Trasera
50 25A Encendido del Bloque de Fusibles del Tablero de Instrumentos
51 25A Asiento Delantero Calefaccionado
52 20A Módulo de Control del Sistema de Combustible
53 10A Módulo de Control del Motor
54 5A Cámara de Visión Trasera
55 80A Dirección Eléctrica
56 Solenoide de la Bomba de Aire
57 Refuerzo de Freno
58 Ventilador de Refrigeración Bajo
59 Faro de Luz Alta
60 Control del Ventilador de Refrigeración
61 Control de Encendido/Apagado del Limpiaparabrisas
62 Compresor de Aire Acondicionado
63 Desempañador Trasero
64 Velocidad del Limpiaparabrisas
65 (Luz Antiniebla) indefinido
66 (Control del Motor) indefinido
67 (Arrancador) indefinido
68 (Marcha/Arranque) indefinido
69 (Ventilador de Refrigeración Alto) indefinido
70 (Motor de la Bomba de Aire) indefinido
77 30A Asiento Eléctrico - Derecho
78 20A Soporte Lumbar Eléctrico del Pasajero

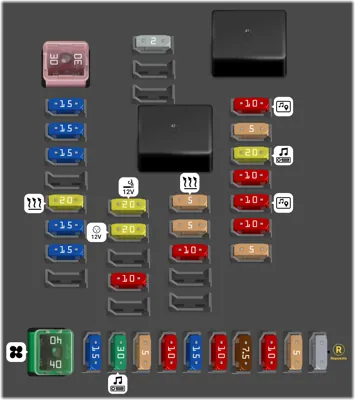

Bloque de Fusibles del Tablero de Instrumentos

Bloque de Fusibles del Tablero de Instrumentos
N°ADescripción
1 2A Atenuación del Volante
4 15A Módulo de Control de Carrocería 1
5 10A Infotenimiento
6 15A Módulo de Control de Carrocería 7
7 5A Módulo de Control de Ruido
8 15A Módulo de Control de Carrocería 4
9 20A Radio
11 10A Módulo de Asistencia de Estacionamiento Trasero Ultrasónico
12 20A Batería de Calefacción, Ventilación y Aire Acondicionado
13 20A Toma de Corriente Auxiliar Delantera
14 5A Ignición de Calefacción, Ventilación y Aire Acondicionado
15 10A Pantalla
16 15A Módulo de Control de Carrocería 5
17 20A Toma de Corriente Auxiliar Trasera
18 5A Ignición del Tablero de Instrumentos
19 10A Abridor Universal de Puerta de Garaje
20 15A Módulo de Control de Carrocería 6
22 10A Ignición del Módulo de Sensores y Diagnóstico
23 5A Cámara Frontal
25 10A Indicador de Posición de Cambio de Marcha de Transmisión
29 40A Motor del Soplador Frontal
30 15A Módulo de Control de Carrocería 3
31 30A Amplificador
32 5A Interruptor de Encendido de Lógica Discreta
33 10A Módulo de Integración de Comunicaciones
34 15A Módulo de Control de Carrocería 2
35 10A Batería del Módulo de Sensores y Diagnóstico
36 7.5A Conexión de Enlace de Datos
37 10A Batería del Tablero de Instrumentos
38 5A Módulo del Sistema de Detección de Pasajeros
39 Repuesto
40 30A Módulo de Control de Carrocería 8
41 Relé Logístico [Si está equipado]
42 Relé de Potencia de Accesorios Retenidos
