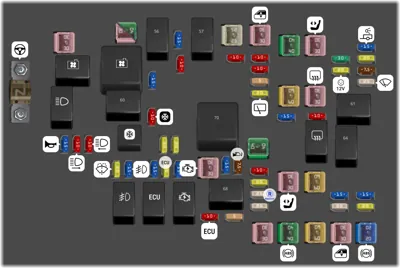

Bloque de Fusibles del Compartimiento del Motor

N°	A	Descripción
1	30A	Ventilador de Enfriamiento 1
2	30A	Ventilador de Enfriamiento 2
2	40A	Ventilador de Enfriamiento 2
3	25A	Refuerzo de Freno
4	30A	Ventanas Eléctricas Derecha
5	40A	Módulo de Asiento con Memoria
6	30A	Asiento Eléctrico - Izquierdo
7	60A	Bloque de Fusibles del Tablero de Instrumentos 1
8	30A	Desempañador Trasero
9	30A	Arranque
10	40A	Motor de Bomba de Aire
11	60A	Bloque de Fusibles del Tablero de Instrumentos 2
12	30A	Techo Solar
13	40A	Bomba del Sistema de Frenos Antibloqueo
14	60A	Bloque de Fusibles del Tablero de Instrumentos 3
15	30A	Ventanas Eléctricas - Izquierda
16	20A	Módulo del Sistema de Frenos Antibloqueo
17	15A	Módulo de Control de Transmisión Batería
18	15A	Luz de Estacionamiento del Remolque
19	15A	Solenoide de Bomba de Aire
20	10A	Batería del Módulo de Control del Motor
21	10A	Ventilación del Canister
22	10A	Lado Izquierdo del Remolque [Si está equipado]
23	30A	Módulo de Puerta Trasera
24	20A	Soporte Lumbar Eléctrico
25	10A	Lado Derecho del Remolque [Si está equipado]
26	20A	Toma de Corriente Trasera
27	7.5A	Módulo de Espejo con Memoria
28	5A	Sensor de Batería de Control de Voltaje Regulada
29	25A	Limpiaparabrisas Delantero
30	20A	Limpiaparabrisas Trasero
31	10A	Compresor de Aire Acondicionado
32	15A	Cierre Trasero
33	10A	Espejos Calefaccionados
34	15A	Claxon
35	10A	Faro de Luz Alta Derecho
36	10A	Faro de Luz Alta Izquierdo
37	20A	Bobina de Encendido Par
38	20A	Bobina de Encendido Impar
39	20A	Lavaparabrisas
40	15A	Luces Antiniebla Delanteras
41	15A	Sensor de Oxígeno Post Catalizador
42	20A	Módulo de Control del Motor
43	15A	Sensor de Oxígeno Pre-Catalizador
44	15A	Módulo de Control de Transmisión
45	7.5A	Espejo
46	10A	Encendido del Módulo de Control del Sistema de Combustible
47	25A	Repuesto
48	15A	Módulo de Tracción Trasera
49	15A	Lógica del Módulo de Puerta Trasera
50	25A	Encendido del Bloque de Fusibles del Tablero de Instrumentos
51	25A	Asiento Calefaccionado Delantero
52	20A	Módulo de Control del Sistema de Combustible
53	10A	Módulo de Control del Motor
54	5A	Cámara de Visión Trasera
55		Dirección Eléctrica
56		Solenoide de Bomba de Aire
57		Refuerzo de Freno
58		Ventilador de Enfriamiento Bajo
59		Faro de Luz Alta
60		Control de Ventilador de Enfriamiento
61		Control de Encendido/Apagado del Limpiaparabrisas
62		Compresor de Aire Acondicionado
63		Desempañador Trasero
64		Velocidad del Limpiaparabrisas
65		Luz Antiniebla
66		Control del Motor
67		Arranque
68		Marcha/Arranque
69		Ventilador de Enfriamiento Alto
70		Motor de Bomba de Aire
77	30A	Asiento Eléctrico - Derecho
78	20A	Soporte Lumbar Eléctrico del Pasajero

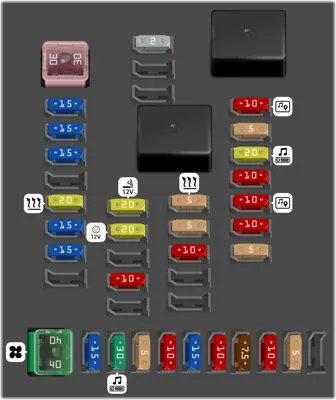

Bloque de Fusibles del Tablero de Instrumentos

N°	A	Descripción
1	2A	Atenuación del Volante
4	15A	Módulo de Control de Carrocería 1
5	10A	Infotenimiento
6	15A	Módulo de Control de Carrocería 7
7	5A	Módulo de Control de Ruido
8	15A	Módulo de Control de Carrocería 4
9	20A	Radio
11	10A	Módulo de Asistencia de Estacionamiento Trasero
12	20A	Batería de Calefacción, Ventilación y Aire Acondicionado
13	20A	Toma de Corriente Auxiliar Delantera
14	5A	Encendido de Calefacción, Ventilación y Aire Acondicionado
15	10A	Pantalla
16	15A	Módulo de Control de Carrocería 5
17	20A	Toma de Corriente Auxiliar Trasera
18	5A	Encendido del Tablero de Instrumentos
19	10A	Abridor Universal de Puerta de Garaje
20	15A	Módulo de Control de Carrocería 6
22	10A	Encendido del Módulo de Sensores y Diagnóstico
23	5A	Cámara Frontal
25	10A	Indicador de Posición de Cambio de Marchas de Transmisión
29	40A	Motor del Soplador Frontal
30	15A	Módulo de Control de Carrocería 3
31	30A	Amplificador
32	5A	Interruptor de Encendido de Lógica Discreta
33	10A	Módulo de Integración de Comunicaciones
34	15A	Módulo de Control de Carrocería 2
35	10A	Batería del Módulo de Sensores y Diagnóstico
36	7.5A	Conexión de Enlace de Datos
37	10A	Batería del Tablero de Instrumentos
38	5A	Módulo del Sistema de Detección de Pasajeros
40	30A	Módulo de Control de Carrocería 8
41		Relé Logístico [Si está equipado]
42		Relé de Potencia de Accesorios Retenidos
