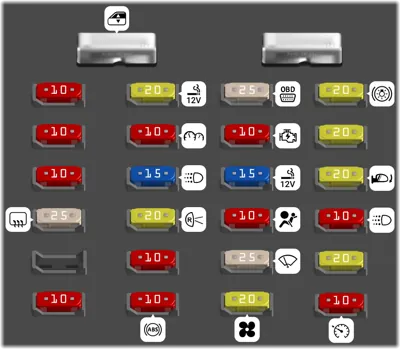

Bloque de fusibles del tablero de instrumentos
| N° | A | Descripción | |
|---|---|---|---|
| - | (PWR WDO) Ventanas eléctricas | ||
| - | (PWR ACCY) Seguros eléctricos de las puertas, Asiento eléctrico de seis posiciones, Módulo de iluminación de entrada sin llave | ||
| 1 | 20A | (STOP) Freno/CHMSL, Luces de freno | |
| 2 | 20A | (HTD MIR) Espejos eléctricos calefaccionados | |
| 3 | 20A | (CTSY) Luces de cortesía, Luces de techo/lectura, Espejos de vanidad, Espejos eléctricos | |
| 4 | 10A | (GAUGES) Tablero de instrumentos, Relé DRL, Módulo DRL, Interruptor de faros, Iluminación de entrada sin llave, Módulo de bajo nivel de refrigerante, Módulo de campana, Módulo DRAB | |
| 5 | 20A | (HAZARD) Luces de advertencia/Módulo de campana | |
| 6 | 10A | (CRUISE) Control de crucero | |
| 7 | 25A | (PWR AUX) Toma de corriente auxiliar, DLC | |
| 8 | 10A | (CRANK) Arranque | |
| 9 | 15A | (PARK LPS) Luz de matrícula, Luces de estacionamiento, Luces traseras, Marcadores laterales delanteros, Cenicero | |
| 10 | 10A | (AIR BAGS) Bolsas de aire | |
| 11 | 25A | (WIPER) Motor del limpiaparabrisas, Bomba del lavaparabrisas | |
| 12 | 20A | (HTR-A/C) Aire acondicionado, Soplador de aire acondicionado, Relé de soplador alto, Espejo calefaccionado | |
| 13 | 20A | (CIG LTR) Encendedor de cigarrillos | |
| 14 | 10A | (ILLUM) Tablero de instrumentos, Controles de aire acondicionado, Controles de aire acondicionado traseros, Interruptores del tablero, Iluminación del radio, Iluminación del interruptor de la puerta | |
| 15 | 15A | (DRL) Relé DRL | |
| 16 | 20A | (TURN B/U) Direccionales delanteras, Direccionales traseras, Luces de reversa, Solenoide BTSI | |
| 17 | 10A | (RADIO-1) Radio (Ignición, Accesorios), Relé de provisión para el carrocero | |
| 18 | 10A | (BRAKE) 4WAL PCM, ABS, Control de crucero | |
| 19 | 10A | (RADIO-B) Radio (Batería), Antena eléctrica | |
| 20 | 10A | (TRANS) PRNDL, Transmisión automática | |
| 21 | 10A | (SECURITY) Passlock | |
| 22 | 25A | (RR DEFOG) Desempañador de la ventana trasera | |
| 24 | 10A | (RR HVAC) Controles de aire acondicionado traseros, Relés ALTO, MEDIO, BAJO |
Centro de Relés y Fusibles del Compartimiento del Motor
| N° | A | Descripción | |
|---|---|---|---|
| - | DIODO II | ||
| - | DIODO I | ||
| - | Extractor de Fusibles | ||
| - | RELÉ DE aire acondicionado | ||
| - | RELÉ DE BOCINA | ||
| - | RELÉ A.I.R. | ||
| - | RELÉ DE LA BOMBA DE COMBUSTIBLE | ||
| - | RELÉ DE ARRANQUE | ||
| - | RELÉ ABS EXPORTACIÓN | ||
| 1 | - | no definido | |
| 2 | - | no definido | |
| 3 | 60A | Motor del Soplador Delantero | |
| 4 | 60A | Módulo de Control Electrónico de Frenos | |
| 5 | 50A | Interruptor de Encendido | |
| 6 | 40A | Relé de Arranque, Interruptor de Encendido | |
| 7 | 50A | Bloque de Fusibles del Tablero de Instrumentos | |
| 8 | 40A | Bloque de Fusibles del Tablero de Instrumentos, Interruptor de Faros | |
| 9 | 50A | Provisiones para el Carrocero | |
| 10 | 50A | Provisiones para el Carrocero | |
| 11 | Faro Derecho (Solo exportación) | ||
| 12 | Faro Izquierdo (Solo exportación) | ||
| 13 | Faro de Luz Alta Derecho (Solo exportación) | ||
| 14 | Faro de Luz Alta Izquierdo (Solo exportación) | ||
| 15 | 30A | Relés del Motor del Soplador Auxiliar Trasero | |
| 17 | 20A | PCM, Controlador del Solenoide de Combustible, Solenoide de Apagado del Motor | |
| 18 | 20A | Sensores de O2 calefaccionados, Sensor de Flujo de Aire Masivo, Solenoide de la Válvula EGR, Válvula de Purga del Canister de Evap, Sensor de Posición del Cigüeñal, Relé de Inyección de Aire Secundario [Diésel], Sensor de Agua en el Combustible [Diésel], Calentador de Combustible [Diésel], Relé de Bujías de Precalentamiento [Diésel], Solenoide de la Válvula de Descarga [Diésel] | |
| 19 | 20A | Bobina de Encendido, Sensor de Posición del Árbol de Levas, VCM, Inyectores de Combustible, Controlador de Bobina | |
| 20 | 10A | Relé del Embrague del aire acondicionado | |
| 21 | - | no definido | |
| 22 | - | no definido | |
| 23 | - | no definido | |
| 24 | 10A | Relé del Embrague del aire acondicionado | |
| 25 | 20A | Relé de Bocina, Lámpara(s) bajo el capó | |
| 26 | 20A | Relé de la Bomba de Combustible, VCM, PCM, Interruptor de Presión de Aceite del Motor y Bomba de Combustible | |
| 27 | 10A | Fusibles de Repuesto | |
| 28 | 10A | Repuesto | |
| 29 | 20A | Repuesto | |
| 30 | Repuesto |
