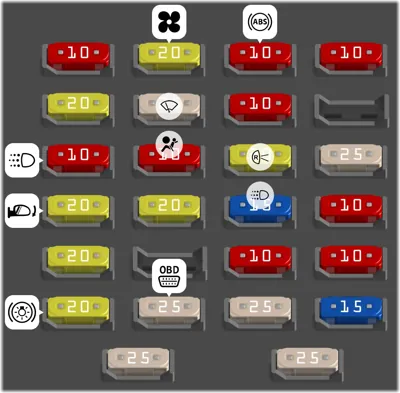

Tablero de Instrumentos
| N° | A | Descripción | |
|---|---|---|---|
| - | 25A | (PWR ACCY) Bloqueo Eléctrico de Puertas, Asiento Eléctrico de Seis Vías, Módulo de Iluminación de Entrada sin Llave | |
| - | 25A | (PWR WDO) Ventanas Eléctricas | |
| 1 | 20A | (STOP) CHMSL, Luces de freno | |
| 2 | 20A | (HTD MIR) Espejos Eléctricos Calefaccionados | |
| 3 | 20A | (CTSY) Luces de Cortesía, Luces de Techo/Lectura, Espejos de Vanidad, Espejos Eléctricos | |
| 4 | 10A | (GAUGES) Tablero de Instrumentos (IP), Relé DRL, Módulo DRL, Interruptor HDLP, Iluminación de Entrada sin Llave, Módulo de Refrigerante Bajo, Módulo CHIME, Módulo DRAB | |
| 5 | 20A | (HAZARD) Luces de Emergencia/Módulo CHIME | |
| 6 | 10A | (CRUISE) Control de Crucero | |
| 7 | 25A | (PWR AUX) Toma de Corriente Auxiliar, DLC | |
| 9 | 20A | (PARK LPS) Luz de Matrícula, Luces de Estacionamiento, Luces Traseras, Luces Laterales Delanteras, Cenicero de la Guantera | |
| 10 | 10A | (AIR BAGS) Bolsas de Aire | |
| 11 | 25A | (WIPER) Motor del Limpiaparabrisas, Bomba del Lavaparabrisas | |
| 12 | 20A | (HTR-A/C) Aire Acondicionado (A/C), Ventilador del A/C, Relé del Ventilador Alto, Espejo Calefaccionado | |
| 13 | 25A | (CIG LTR) Encendedor de Cigarrillos | |
| 14 | 10A | (ILLUM) Tablero de Instrumentos (IP), Controles HVAC, Controles HVAC Traseros (RR), Interruptores IP, Iluminación de la Radio, Iluminación del Interruptor de la Puerta | |
| 15 | 15A | (DRL) Relé DRL | |
| 16 | 20A | (TURN B/U) Luces Direccionales Delanteras, Direccionales Traseras (RR), Luces de Reversa, Solenoide BTSI | |
| 17 | 10A | (RADIO-1) Radio (Encendido, Accesorios), Relé de Provisión del Carrocero | |
| 18 | 10A | (BRAKE) PCM 4WAL, ABS, Control de Crucero | |
| 19 | 15A | (RADIO-B) Radio (Batería), Antena Eléctrica | |
| 20 | 10A | (TRANS) PRNDL, Transmisión Automática | |
| 21 | 10A | (SECURITY) Passlock | |
| 22 | 25A | (RR DEFOG) Desempañador de la Ventana Trasera | |
| 24 | 10A | (RR HVAC) Controles HVAC Traseros (RR), Relés ALTO, MEDIO, BAJO |
Compartimento del Motor
| N° | A | Descripción | |
|---|---|---|---|
| - | Herramienta para la extracción de los fusibles. | ||
| - | (A/C_R) Aire Acondicionado | ||
| - | (BOCINA_R) Bocina | ||
| - | (RELÉ A.I.R) Aire | ||
| - | (BOMBA DE COMBUSTIBLE_R) Bomba de Combustible | ||
| - | (ARRANQUE_R) Motor de Arranque | ||
| - | (ABS EXPORTACIÓN) ABS Exportación | ||
| 2 | Bomba de Aire | ||
| 3 | (VENTILADOR) Motor del Ventilador Delantero | ||
| 4 | (ABS) Módulo de Control Electrónico de Frenos | ||
| 5 | (IGN-B) Interruptor de Encendido | ||
| 6 | (IGN-A) Relé de Arranque, Interruptor de Encendido | ||
| 7 | (BATT) Bloque de Fusibles del Tablero de Instrumentos | ||
| 8 | (ILUMINACIÓN) Bloque de Fusibles del Tablero de Instrumentos, Interruptor de Faros | ||
| 9 | (AUX A) Disposiciones para Carroceros | ||
| 10 | (AUX B) Disposiciones para Carroceros | ||
| 11 | (FARO DERECHO) Faro Delantero Derecho [Solo para Exportación] | ||
| 12 | (FARO IZQUIERDO) Faro Delantero Izquierdo [Solo para Exportación] | ||
| 13 | (LUZ ALTA DERECHA) Faro Delantero de Luz Alta Derecho [Solo para Exportación] | ||
| 14 | (LUZ ALTA IZQUIERDA) Faro Delantero de Luz Alta Izquierdo [Solo para Exportación] | ||
| 15 | (U6) Control Electrónico del Acelerador | ||
| 16 | (VENTILADOR TRASERO) Relés del Motor del Ventilador Auxiliar Trasero | ||
| 17 | (SOL. COMBUSTIBLE) Solenoide de Combustible | ||
| 18 | (ENG-I) Sensores de O2 calefaccionados, Sensor de Flujo de Masa de Aire, Válvula de Purga del Depósito EVAP, Sensor de Posición del Cigüeñal, Relé de Inyección de Aire Secundario [Diésel], Sensor de Agua en Combustible [Diésel], Calentador de Combustible [Diésel], Relé de Bujías Incandescentes [Diésel], Solenoide de la Válvula de Descarga [Diésel] | ||
| 19 | (ECM-I) Bobina de Encendido, Sensor de Posición del Árbol de Levas, VCM, Inyectores de Combustible, Controlador de Bobina | ||
| 20 | (IGN-E) Relé del Embrague del Aire Acondicionado | ||
| 24 | (A/C) Relé del Embrague del Aire Acondicionado | ||
| 25 | (BOCINA) Relé de la Bocina, Lámpara(s) Bajo el Capó | ||
| 26 | (ECM-B) Relé de la Bomba de Combustible, VCM, PCM, Bomba de Combustible e Interruptor de Presión de Aceite del Motor | ||
| 27 | (REPUESTO) Fusible de Repuesto | ||
| 28 | (REPUESTO1) Fusible de Repuesto | ||
| 29 | (REPUESTO2) Fusible de Repuesto | ||
| 30 | (REPUESTO3) Fusible de Repuesto |
