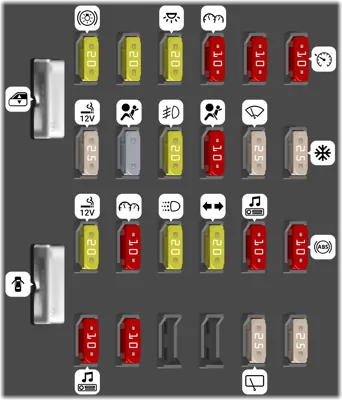

Bloque de fusibles del tablero de instrumentos

N°	A	Descripción
-		Cierre eléctrico de puertas, Asiento eléctrico de seis posiciones, Módulo de entrada sin llave
-		Ventanillas eléctricas
1	20A	Interruptor Stop/TCC, Zumbador, CHMSL, Luces de emergencia, Luces de freno
2	20A	Caja de transferencia
3	20A	Luces de cortesía, Lámpara de carga, Lámpara de la guantera, Luces interiores/de lectura, Espejos de vanidad, Espejos eléctricos
4	10A	Tablero de instrumentos, Relé DRL, Interruptor de lámparas, Entrada sin llave, Módulo de bajo nivel de refrigerante, Módulo de entrada iluminada, DRAC [Motor Diesel]
5	10A	Controles de confort traseros
6	10A	Control de crucero
7	25A	Toma de corriente auxiliar
8		Sistema de bolsas de aire
9	20A	Lámpara de matrícula, Luces de estacionamiento, Luces traseras, Luces de marcador de techo, Luces de portón trasero, Marcadores laterales delanteros, Relé de faros antiniebla, Iluminación del interruptor de puerta, Lámparas de guardabarros, Iluminación del interruptor de faros
10	10A	Sistema de bolsas de aire
11	25A	Motor del limpiaparabrisas, Bomba del lavaparabrisas
12	25A	aire acondicionado, Soplador de aire acondicionado, Relé de soplador alto
13	20A	Amplificador de potencia, Cristal trasero elevable, Encendedor de cigarrillos, Relé de bloqueo de puertas, Asiento lumbar eléctrico
14	10A	Indicador 4WD, Tablero, Controles de confort delanteros y traseros, Interruptores de instrumentos, Iluminación del radio, Módulo de campana
15	20A	Relé DRL, Relé de faros antiniebla
16	20A	Direccionales delanteras y traseras, luces de reversa, Solenoide BTSI
17	10A	Radio (Encendido)
18	10A	4WAL/VCM, ABS, Control de crucero
19	10A	Radio (Batería)
20	10A	PRNDL, Transmisión automática, Velocímetro, Luces de advertencia de instrumentos, Luces de advertencia
23	25A	Limpiaparabrisas trasero, Bomba del lavaparabrisas trasero
24	25A	Eje delantero, Lámpara indicadora 4WD, Relé [Motor de gasolina]

Caja de fusibles en el motor

N°	A	Descripción
-		Extractor de fusibles
-		Relé de arranque
-		Relé de aire acondicionado
-		Relé de la bomba de combustible
-		Relé de luces de freno
-		Relé A.I.R.
-		Relé de bocina
1	50A	Interruptor de faros y atenuador de panel, fusibles de luces antiniebla y de cortesía
2	50A	Batería, barra colectora del bloque de fusibles
3	40A	Interruptor de encendido
4	50A	Interruptor de encendido
5	60A	Módulo de frenos antibloqueo
6	50A	Soplador alto y soplador trasero
7	30A	Luces de freno
8		Asientos calefaccionados [si está equipado]
9	30A	Aux B
10	30A	Aux A
11	10A	Repuesto
12	20A	Repuesto
13	30A	Repuesto
15	20A	Bomba de combustible, PCM/VCM
16	30A	Desempañador de la luneta trasera
17	10A	Bobina del relé del ventilador auxiliar, relé del compresor de aire acondicionado, módulo de combustible caliente
18	20A	Solenoide de combustible [Motor diésel]
19	10A	Bujías de precalentamiento [Motor diésel]
21	20A	Bocina, luces del motor
22	30A	Ventilador auxiliar
23	20A	Inyectores, PCM/VCM
24		Asientos delanteros calefaccionados
27	10A	Aire acondicionado
28		Espejos exteriores calefaccionados [si está equipado]
29	20A	Interruptor de encendido, EGR, purga del canister, solenoide EVRV Idie Coast, O2 calefaccionado, calentador de combustible [Motor diésel], sensor de agua [Motor diésel]
