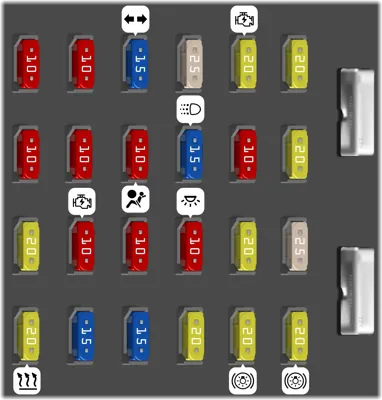

Bloque de fusibles del tablero de instrumentos [1]
![Bloque de fusibles del tablero de instrumentos [1]](/static/fusebox/chevrolet/kodiak/chevrolet_kodiak_2006_0.webp)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 20A | Luces de freno | |
| 2 | 20A | Luz de freno central de montaje alto | |
| 3 | 20A | Luces de estacionamiento | |
| 4 | 15A | Módulo de control del tren motriz | |
| 5 | 15A | Cableado auxiliar | |
| 6 | 20A | Calefactor/Aire acondicionado | |
| 7 | 25A | Intermitentes de advertencia de peligro | |
| 8 | 20A | Punto de alimentación | |
| 9 | 10A | Luces de cortesía | |
| 10 | 10A | Luces de advertencia, medidores e indicadores | |
| 11 | 10A | Motor de arranque | |
| 12 | 20A | Eje trasero/Tracción en las cuatro ruedas | |
| 13 | 20A | Señales de giro del remolque/Intermitentes de advertencia de peligro | |
| 14 | 10A | Radio/Timbre | |
| 15 | 15A | Luces de circulación diurna | |
| 16 | 10A | Sistema de airbag | |
| 17 | 10A | Luces exteriores/interiores | |
| 18 | 10A | Freno de estacionamiento | |
| 19 | 20A | Alimentación de accesorios | |
| 20 | 20A | Encendido 4 | |
| 21 | 25A | Luces de posición laterales | |
| 22 | 15A | Señal de giro/Luces de reversa | |
| 23 | 10A | Transmisión | |
| 24 | 10A | Sistema hidráulico/Freno de aire |
Bloque de fusibles del tablero de instrumentos [2]
![Bloque de fusibles del tablero de instrumentos [2]](/static/fusebox/chevrolet/kodiak/chevrolet_kodiak_2006_1.webp)
| N° | A | Descripción | |
|---|---|---|---|
| - | (ECU/PTO) Unidad de control del motor/Toma de fuerza 7.8 DURAMAX [Diésel] | ||
| - | (DRL) Luces de circulación diurna | ||
| - | (CHMSL) Lámpara de freno central de montaje alto | ||
| - | (HTD/MIRR) Espejos calefaccionados | ||
| - | (RT TRN TRLR) Señal de giro del remolque del lado del pasajero | ||
| - | (LT TRN TRLR) Señal de giro del remolque del lado del conductor | ||
| - | (BRK LAMP) Luces de freno C4/C5, Cableado de tractor/remolque C6/C7/C8 | ||
| - | (IGN-4) Encendido | ||
| - | (MRK LTS) Luces de posición laterales y de gálibo | ||
| - | (HTD FUEL RELAY) Combustible calefaccionado LB7/LG4 | ||
| - | (AIR HTR RELAY) Calentador de aire LG4 | ||
| 3 | 10A | (RT REAR TRN/STOP) Señal de giro/luz de freno trasera del lado del pasajero | |
| 5 | 10A | (BRK) Lámpara de advertencia de freno | |
| 7 | 10A | (LT REAR TRN/STOP) Señal de giro/luz de freno trasera del lado del conductor | |
| 9 | 10A | (RT PRK) Luces de estacionamiento del lado del pasajero | |
| 10 | 10A | (LT PARK) Luces de estacionamiento del lado del conductor | |
| 11 | 10A | (RADIO) Radio | |
| 12 | 10A | (PWR WNDW) Ventanas eléctricas |
Bloque de fusibles bajo el capó
| N° | A | Descripción | |
|---|---|---|---|
| - | (HORN) Bocina | ||
| - | (NOTE 1) Válvula de control del tren motriz LG4, Bomba de combustible L18, Combustible calefaccionado LG5 | ||
| - | (IGN A) Encendido | ||
| - | (IGN B) Encendido | ||
| - | (PTO/ECU) Toma de fuerza/Unidad de control del motor 7.8L DURAMAX® [Diésel] | ||
| - | (STARTER) Motor de arranque | ||
| - | (NEUTRAL START) Arranque en punto muerto | ||
| - | (REVERSE) Reversa | ||
| - | Herramienta para la extracción de los fusibles. | ||
| 1 | 40A | (ABS 1) Sistema de frenos antibloqueo 1 | |
| 2 | 40A | (ABS 2) Sistema de frenos antibloqueo 2 | |
| 3 | 40A | (ABS 3) Sistema de frenos antibloqueo 3 | |
| 4 | 50A | (ENGINE) Motor | |
| 5 | 40A | (E/A PUMP) Bomba electrónica/automática | |
| 6 | 20A | (HORN) Bocina | |
| 7 | 20A | (NOTE 2) Combustible L18, Válvula de control del tren motriz LG4, Módulo de control electrónico LG5 | |
| 8 | (NOTE 3) Combustible L18, Válvula de control del tren motriz LG4, Módulo de control electrónico LG5 | ||
| 9 | 30A | (STUD A) Repuesto | |
| 10 | 30A | (STUD B) Repuesto | |
| 13 | 30A | (RR DEFOG) Desempañador trasero | |
| 15 | 10A | (ENG 4) Motor 4 | |
| 16 | 10A | (ENG 1) Motor 1 | |
| 17 | (02A) Emisiones | ||
| 18 | (ENG 2) Motor 2 | ||
| 19 | (ENG 3) Motor 3 | ||
| 20 | 10A | (A/C COMP) Compresor del aire acondicionado | |
| 21 | 20A | (HTD FUEL) Combustible calefaccionado | |
| 22 | (PCM-B) Módulo de control del tren motriz |
Bloque de fusibles secundario debajo del capó
| N° | A | Descripción | |
|---|---|---|---|
| 1 | (IGN 1) Módulo de tracción en las cuatro ruedas | ||
| 2 | (IGN 4) Encendido 4 | ||
| 3 | (IGN 3) Encendido 3 | ||
| 4 | (BATT/HAZ) Batería/Luces intermitentes de advertencia de peligro | ||
| 5 | (HEADLAMP) Faros delanteros | ||
| 6 | (LIGHTING) Luces interiores/exteriores | ||
| 7 | (HVAC) Sistema de control de clima | ||
| 8 | (NOTE) Freno eléctrico C4/C5, Luces de freno C6/C7/C8 |
