Chevrolet Lumina / Fusibles 1992

Caja de fusibles del compartimento del motor, lado derecho

Caja de fusibles del compartimento del motor, lado derecho
N°ADescripción
- 15A Apertura del maletero, luces de reversa
- 10A Generador
- 4A Inyectores [Motor de 4 cilindros]
- 10A Inyectores [Motor V6 de 3.1L]
- 10A Inyectores [Motor V6 de 3.1L]
- 10A Sistema de encendido directo
- 10A Encendido
- 60A Solenoide del arrancador
- 30A Ventilador de enfriamiento
- 60A Soplador de alta velocidad
- 60A Ventilador de enfriamiento
- 30A Encendido
- Relé del ventilador de enfriamiento de servicio pesado
- Relé del ventilador de enfriamiento
- Relé del embrague del compresor de aire acondicionado

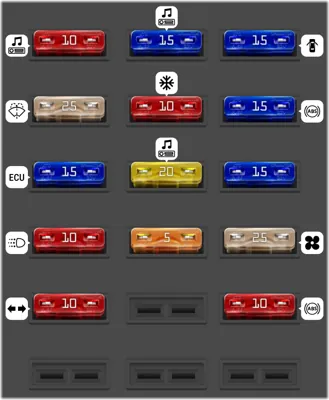

Caja de fusibles interior

Caja de fusibles interior
N°ADescripción
1 10A Radio, Reloj
2 15A Radio/Reloj, Restricción pasiva, Amplificador Delco Bose
3 15A Cerradura de puerta, Luces de cortesía, Guantera, Bajo el capó, Maletero y modular, Luces de atenuación, Encendedor de cigarrillos, Manija de puerta, Luz de espejo de cortesía
4 25A Limpiaparabrisas/Lavaparabrisas
5 10A Motor de compuerta de temperatura, Aire acondicionado/Desempañador trasero, Módulo DRL
6 15A Luces de freno, Módulo ABS
7 15A ECM
8 20A Luces traseras, Radio/Reloj, Aire acondicionado, Módulo de timbre, Módulo DRL
9 15A Destellador de advertencia de peligro
10 10A Relé temporizador del desempañador trasero, Controlador de lámpara ABS, Módulo DRL, Tablero de instrumentos, Módulo de timbre, Control de crucero
11 5A Luces del panel de instrumentos y luces de interruptores
12 25A Motor del soplador
13 10A Luces de giro/Destellador
15 10A Módulo de control ABS

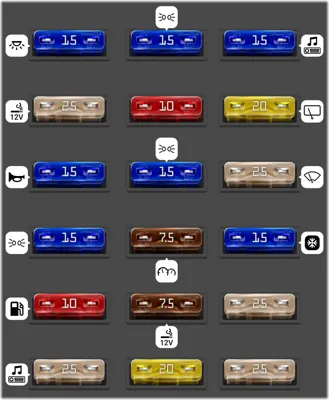

Caja de fusibles interior

Caja de fusibles interior
N°ADescripción
1 15A Lámpara del compartimento I/P, luces de techo, luces de cortesía, lámpara bajo el capó, luces de lectura, interruptores de seguros de puertas, interruptores de bloqueo de llave
2 15A Luces de estacionamiento delanteras, luces de posición delanteras, luces traseras, lámpara de matrícula, luces de posición traseras, fusible LPS
3 15A Radio
4 25A Encendedor de cigarrillos trasero, control de nivel electrónico
5 10A Inyectores de combustible, módulo de control electrónico, módulo de control electrónico de chispa, válvula reguladora de vacío electrónica EGR
6 20A Interruptor de limpiaparabrisas/lavaparabrisas trasero, motor del limpiaparabrisas trasero
7 15A Bocina, módulo de alarma de audio
8 15A Indicadores de giro del tablero de instrumentos, luces de posición delanteras, luces de giro delanteras, luces de freno/giro traseras, luces de reversa
9 25A Interruptor de limpiaparabrisas/lavaparabrisas, módulo del motor del limpiaparabrisas
10 15A Luces de posición delanteras, luces de giro delanteras, luces de freno/giro traseras, indicadores de giro del tablero de instrumentos
11 7.5A Tablero de instrumentos, solenoide del embrague del convertidor del transeje, luces de conducción diurna, sensor de altura del control de nivel electrónico
12 15A Relé del compresor de aire acondicionado, módulo de alarma de audio, relé del ventilador de enfriamiento, control de crucero, luces de conducción diurna, generador, conjunto de control de calefacción y aire acondicionado, caja de solenoides, actuador de la puerta de temperatura, búfer del sensor de velocidad del vehículo, relé del desempañador de la luneta trasera
13 10A Relé de la bomba de combustible, bomba de combustible, sensor de presión de aceite/interruptor de la bomba de combustible
14 7.5A Bombillas de iluminación, cenicero, interruptor del soplador auxiliar, interruptores de seguros de puertas, conjunto de control de calefacción y aire acondicionado, tablero de instrumentos, interruptor de faros, radio, interruptor de limpiaparabrisas/lavaparabrisas trasero, interruptores de ventanas
15 25A Motor del soplador auxiliar, relé de baja velocidad del motor del soplador
16 25A Radio, encendedor de cigarrillos
17 20A Aux
