Caja de fusibles del compartimento del motor, lado derecho
| N° | A | Descripción | |
|---|---|---|---|
| 2 | 15A | Apertura remota del maletero | |
| 3 | 20A | Módulo de control del tren motriz (PCM), Relé de la bomba de combustible, Interruptor de presión de aceite/Bomba de combustible, Relé de control de ventilador #1 | |
| 4 | 15A | TCC (Transeje automático) | |
| 5 | 15A | Generador, Válvula de recirculación de escape digital (DEGR), Solenoide de la válvula de purga del cartucho de emisiones evaporativas (EVAP), Sensor de oxígeno calefaccionado, Relé de control de ventilador #2, Relé del compresor de aire acondicionado (solo VIN T) | |
| 6 | 15A | CRUISE, Relé del compresor de aire acondicionado (solo VIN X) | |
| 7 | 15A | Inyectores de combustible, Sensor de posición del cigüeñal 24X de alta resolución, Sensor de posición del árbol de levas | |
| 8 | 10A | Módulo de control del tren motriz (PCM), Sensor de flujo de masa de aire (MAF) (VIN X) | |
| 9 | 15A | Módulo de control de encendido electrónico (EI) | |
| 10 | 60A | Bloque de fusibles del tablero de instrumentos | |
| 11 | 60A | Relé del ventilador de enfriamiento secundario (Control #1) | |
| 12 | 60A | Centro eléctrico bajo el capó del lado del pasajero y bloque de fusibles del tablero de instrumentos; Fusibles 5, 14, 23 y 32 | |
| 13 | 60A | Relé del ventilador de enfriamiento primario (Control #2) Bloque de fusibles del tablero de instrumentos | |
| 14 | Relé de la bomba de combustible | ||
| 15 | Relé del embrague del compresor de aire acondicionado | ||
| 16 | Relé del ventilador de enfriamiento primario | ||
| 17 | Relé del ventilador de enfriamiento secundario |

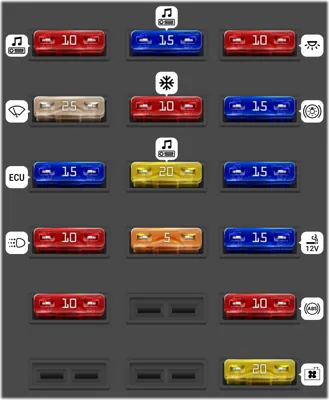

Caja de fusibles interior
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | Radio, Reloj | |
| 2 | 15A | Radio/Reloj, Restricción pasiva, Amplificador Delco Bose | |
| 3 | 10A | Cerradura de puerta, Luces de cortesía, Guantera, Bajo el capó, Maletero y modular, Luces de atenuación, Encendedor de puros, Manija de puerta, Luz de espejo de visera | |
| 4 | 25A | Lavaparabrisas/Limpiaparabrisas | |
| 5 | 10A | Motor de puerta de temperatura, aire acondicionado/Desempañador trasero, Módulo DRL | |
| 6 | 15A | Luces de freno, Módulo ABS | |
| 7 | 15A | ECM | |
| 8 | 20A | Luces traseras, Radio/Reloj, aire acondicionado, Módulo de timbre, Módulo DRL | |
| 9 | 15A | Luces de advertencia de peligro | |
| 10 | 10A | Relé temporizador del desempañador trasero, Controlador de lámpara ABS, Módulo DRL, tablero de instrumentos, Módulo de timbre, Control de crucero | |
| 11 | 5A | Luces del panel de instrumentos y luces de interruptores | |
| 12 | 15A | Encendedor de cigarrillos | |
| 13 | 10A | Señales de giro/Destellador | |
| 15 | 10A | Módulo de control ABS | |
| 18 | 20A | Motor del soplador, Caja SOL |

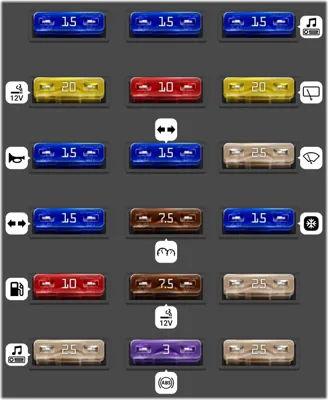

Caja de fusibles interior
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 15A | Lámpara del compartimento I/P, lámparas de techo, lámparas de cortesía, lámpara bajo el capó, lámparas de lectura, interruptores de seguros de puertas, interruptores de bloqueo de llave | |
| 2 | 15A | Lámparas de estacionamiento delanteras, lámparas de marcador delanteras, luces traseras, lámpara de matrícula, lámparas de marcador traseras, fusible LPS | |
| 3 | 15A | Radio | |
| 4 | 20A | Encendedor de cigarrillos trasero, control de nivel electrónico | |
| 5 | 10A | Inyectores de combustible, módulo de control electrónico, módulo de control de chispa electrónico, válvula reguladora de vacío electrónica EGR | |
| 6 | 20A | Interruptor de limpiaparabrisas/lavaparabrisas trasero, motor del limpiaparabrisas trasero | |
| 7 | 15A | Bocina, módulo de alarma de audio | |
| 8 | 15A | Indicadores de giro del tablero de instrumentos, lámparas de marcador delanteras, lámparas de giro delanteras, lámparas de freno/giro traseras, luces de reversa | |
| 9 | 25A | Interruptor de limpiaparabrisas/lavaparabrisas, módulo del motor del limpiaparabrisas | |
| 10 | 15A | Lámparas de marcador delanteras, lámparas de giro delanteras, lámparas de freno/giro traseras, indicadores de giro del tablero de instrumentos | |
| 11 | 7.5A | Tablero de instrumentos, solenoide del embrague del convertidor del transeje, luces de conducción diurna, sensor de altura del control de nivel electrónico | |
| 12 | 15A | Relé del compresor de aire acondicionado, módulo de alarma de audio, relé del ventilador de enfriamiento, control de crucero, luces de conducción diurna, generador, conjunto de control de calefacción y aire acondicionado, caja de solenoides, actuador de la puerta de temperatura, búfer del sensor de velocidad del vehículo, relé del desempañador de la luneta trasera | |
| 13 | 10A | Relé de la bomba de combustible, bomba de combustible, sensor de presión de aceite/interruptor de la bomba de combustible | |
| 14 | 7.5A | Bombillas de iluminación, cenicero, interruptor del soplador auxiliar, interruptores de seguros de puertas, conjunto de control de calefacción y aire acondicionado, tablero de instrumentos, interruptor de faros, radio, interruptor de limpiaparabrisas/lavaparabrisas trasero, interruptores de ventanas | |
| 15 | 25A | Motor del soplador auxiliar, relé de baja velocidad del motor del soplador | |
| 16 | 25A | Radio, encendedor de cigarrillos | |
| 17 | 3A | ABS | |
| 18 | 25A | HBLW |
